Tinkamai suplanuota elektros instaliacija - tai ne tik patogumo, bet ir saugumo klausimas. Nesvarbu, ar statote naują namą, ar atnaujinate seną būstą, būtina atkreipti dėmesį į laidų išdėstymą, rozetes, jungiklius ir kitus elektros komponentus. Ypač svarbu, kad virtuvė ir vonios kambarys - tai patalpos, kuriose elektros instaliacija turi būti įrengta itin atsakingai, laikantis visų saugos reikalavimų. Šiame straipsnyje aptarsime pagrindinius elektros instaliacijos planavimo principus, kurie padės išvengti klaidų ir užtikrinti patogų elektros naudojimą jūsų namuose.
Supelyjusios vonios lubų kapitalinis remontas, apšvietimo sumontavimas, gipso montavimas, nudažymas
Elektros instaliacijos planavimas pagal funkcionalumą
Planuojant elektros instaliaciją, svarbu įvertinti kiekvienos patalpos paskirtį:
- Svetainė - daugiau rozečių televizoriui, garso sistemai, išmaniesiems įrenginiams.
- Virtuvė - reikalingi stipresni elektros tinklai buitinės technikos prietaisams.
- Miegamasis - patogūs jungikliai prie lovos, galimybė prijungti lemputes ar telefonų įkroviklius.
- Vonios kambarys - IP44 klasės apsaugoti jungikliai ir rozetės, atsparūs drėgmei.
- Darbo kambarys - daugiau rozečių kompiuteriui, spausdintuvui, kitai technikai.
Rozetės ir jungikliai: kiek ir kur?
Vienas dažniausių planavimo klaidų - per mažas rozečių kiekis. Kad būtų patogu, rekomenduojama:
- Svetainėje: bent 5-6 rozetės įvairiems įrenginiams.
- Virtuvėje: po 2-3 rozetes viryklės, šaldytuvo, indaplovės, smulkios buitinės technikos zonose.
- Miegamajame: po 2 rozetes prie kiekvienos lovos pusės + papildomos spintai ar televizoriui.
- Vonioje: specialios drėgmei atsparios rozetės plaukų džiovintuvui, elektriniam skustuvui ir kt.
- Lauke: IP67 klasės lauko rozetės terasai, kiemo apšvietimui, elektros žoliapjovei.
Rozetes ir jungiklius rekomenduojama įrengti 30-40 cm aukštyje nuo grindų, išskyrus virtuvę (aukščiau stalviršio) ir vonią (aukščiau nuo drėgnų zonų).
Įprasta rozetes montuoti 20-30 cm aukščiau grindų lygio, tačiau tai ne visada ir ne visur patogu. Pavyzdžiui:
- Rozetes prie lovos spintelės patogu įrengti kiek aukščiau spintelės viršaus;
- Jei turite naminių gyvūnų ar mažų vaikų, patogu kai rozetės, į kurias jungiami kompiuteriai ar kita aparatūra, būtų aukščiau stalviršio (laidai nesidriekia palei grindis, kur gali būti nugraužti ar su jais žaidžiama ir pan.);
- Ten kur virtuvėje bus darbastalis, rozetes nepastoviai naudojamiems virtuviniams prietaisams įjungti, patogu montuoti taip pat virš jo, o ne gręžioti skyles jame ir statyti papildomus ilgintuvus;
- Vonioje planuojant rozetes elektrinei barzdaskutei ar plaukų džiovintuvui, svarbu, kad ji nebūtų per žemai, kad laido ilgio pakaktų pakelti prietaisą į tinkamą aukštį ir t.t.
Nerekomenduojama montuoti viengubų rozečių, nebent tai koks užkaboris, kur tik kartkartėmis bus įjungiamas dulkių siurblys.
Elektros instaliacija vonios kambaryje: zonos ir reikalavimai
Dažnai kyla klausimų, kaip įrengti elektros įrenginius ir instaliaciją vonios kambaryje. Vonios ir dušo kambariai - drėgnos patalpos, todėl yra nustatytos griežtos taisyklės elektros instaliacijai. Elektros įrengimo taisyklėse vonios kambarys yra suskirstytas į atskiras zonas. Kuo arčiau vonios ar dušo, tuo griežtesni reikalavimai.

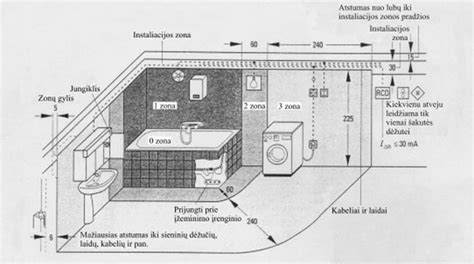

Vonios kambario zonos
Vonios kambario zonos
Vonios kambarys yra suskirstytas į zonas, kurioms taikomi skirtingi saugos reikalavimai:
- Zona 0: Vidus vonios ar dušo kabinos. Šioje zonoje leidžiama įrengti tik žemos įtampos (12V) įrenginius, kurie yra specialiai sukurti naudoti tokiomis sąlygomis.
- Zona 1: Plotas virš vonios ar dušo iki 2,25 m aukščio. Šioje zonoje leidžiami tik vandeniui atsparūs šviestuvai ir vandens šildytuvai.
- Zona 2: Plotas 0,6 m spinduliu aplink vonią ar dušą ir iki 2,25 m aukščio. Šioje zonoje leidžiami tik IPX4 arba aukštesnės apsaugos klasės šviestuvai ir ventiliatoriai.
- Zona 3: Plotas 2,4 m spinduliu aplink vonią ar dušą. Šioje zonoje leidžiami IPX1 arba aukštesnės apsaugos klasės įrenginiai.
Apsaugos klasė IP XY
Visa elektros įranga pagal atsparumo išoriniams veiksniams standartą žymima atsparumo klase IP XY (Ingress protection). Pirmasis IP X skaičius žymi atsparumą mechaniniam ir dulkių poveikiui, jo vertė yra nuo 0 iki 6, Y - atsparumą drėgmei, jo ribos nuo 0 iki 8.
Elektros instaliacijos reikalavimai vonios kambaryje
Vonios ir dušo patalpose leidžiama naudoti atvirąją ir paslėptąją instaliaciją.
- Paslėptoji instaliacija turi būti ne giliau kaip 5 cm nuo sienos paviršiaus.
- Kabeliai ir laidai turi būti su nelaidžiu vandeniui apvalkalu (izoliacija).
- Visos vonios ir dušo patalpose esančios pasiekiamos elektros įrenginių pasyviosios dalys ir pašalinės laidžiosios dalys turi būti prijungtos prie potencialą suvienodinančio laidininko, sujungto su įžemintuvu.
- Šis reikalavimas taikomas ir vonios bei dušo patalpoms, kur nenaudojami jokie elektros įrenginiai arba jie yra įrengti kitoje patalpoje, kurioje aplinka nelaidi.
- Vietinę potencialų suvienodinimo sistemą draudžiama sujungti su žeme per elektros įrenginių pasyviąsias dalis ir per pašalines laidžiąsias dalis.
Apšvietimas vonios kambaryje
Tvarkinga ir švari vonios kambario patalpa dažnai yra nedidelio ploto, tuo pačiu pageidautina, kad šis kambarys būtų poilsio erdve. Todėl apšvietimas vonioje - ne antraeilis dalykas, jis turi būti ir funkcionalus, ir atpalaiduojantis, tuo pačiu lygiavertis ar net intensyvesnis nei gyvenamosiose patalpose. Vonioje galima įrengti prietaisus, leidžiančius reguliuoti šviesos srautą, apšviesti ir išskirti atskiras zonas. Pagrindinis reikalavimas - praustuvo ir veidrodžio zonoje šviesa turėtų būti pakankamai intensyvi (iki 500 lux). Tinkamiausias sprendimas vonios kambaryje - šilto spektro dienos šviesa. Spalvotą šviesą galima naudoti, bet ne veidrodžio zonoje. Pavyzdžiui, pakaktų LED tipo taško, montuojamo į čiaupą. Mėlyna spalva - vanduo šaltas, rožinė spalva - šiltas. Nerekomenduojami halogenai, kurie skleidžia koncentruotą šviesą. Vonios šviestuvas turi būti uždaras, kad į jį neprasiskverbtų vandens garai, drėgmė, nešvarumai.
2-ojoje vonios kambario zonoje reikalingi šviestuvai turintys IPX4 apsaugos klasę, 3 -ioje - IP X1 klasės, bet apšvietimo specialistai ir elektrikai šioje zonoje rekomenduoja naudoti šviestuvus turinčius bent IP X2 apsaugos klasę. Iš dušo ar vonios kylantys garai gali kondensuotis neapsaugotų šviestuvų viduje, papildoma apsauga užtikrins, kad gaminiai tarnaus ilgai ir patikimai. Labai patogi funkcija vonioje - automatiškai švelniai užsideganti ar išsijungianti šviesa, įvairiu paros metu ji gali būti skirtinga.
Jungikliai ir rozetės vonios kambaryje
Šviesos jungikliai ir kištukiniai lizdai (rozetės) vonios kambaryje dažniausiai montuojami 3-iojoje zonoje, vadinasi, minimali jų apsaugos nuo drėgmės klasė turi būti IP X1, gali būti ir didesnė. Neretai sudėtinga rasti kištukinį lizdą ar jungiklį tinkantį vonios interjero spalvoms ir tuo pačiu aukšto apsaugos lygio. Įvairaus dizaino, spalvų, įvairių medžiagų JUNG potinkiniai kištukiniai lizdai ir jungikliai, kurie aprašymuose žymimi IP ženkliuku, gali būti montuojami su specialia hermetine tarpine (551WU).
Grindinis šildymas vonios kambaryje
Beveik visuose šiuolaikiniuose vonios kambariuose įrengiamas grindinis šildymas. JUNG asortimente yra termostatų - šildymo reguliatorių, kurie yra tokio pat dizaino kaip ir kai kurių serijų JUNG jungikliai, kištukiniai lizdai, moderniausi termostatai turi ekraną. Patalpos temperatūros reguliatoriai su ekranu Standard ir Universal gaminami AS, A, CD ir LS serijų dizaino. Šių serijų dizaino, spalvų, medžiagų spektras labai platus, todėl net ir nauji vonios kambario temperatūros reguliatoriai gali idealiai tikti prie turimų JUNG jungiklių ir kištukinių lizdų. JUNG termostatu šildymas gali būti reguliuojamas iki nustatytos temperatūros, galimas reguliavimas pagal vonios kambario oro temperatūrą arba kombinuotas - pagal grindų ir patalpos oro temperatūrą, gali būti ribojama grindų temperatūra, kad jos neperkaistų. Termostato su ekranu Universal modelyje galima nustatyti pagal laiką automatiškai persijungiančius temperatūros režimus. Tai labai patogu, kai ryte galima įeiti į sušilusį vonios kambarį, o paskui šildymas lieka minimalus.
Papildomos funkcijos vonios kambaryje
Dar viena vonios kambaryje itin naudinga funkcija, kurią galima įdiegti remontuojant seną vonią ar įrengiant naują - tai vandens nuotėkio daviklis. Tiesa, jo veikimui reikalinga išmaniojo namo sistema. O kad buvimas vonios kambaryje būtų visapusiškai malonus, jame galima įmontuoti skaitmeninį radijo imtuvą, per kurį galima klausytis radijo stočių, o jei norisi klausytis savo mėgstamos muzikos - prašau: tuomet reiktų susimontuoti JUNG radiją su belaide Bluetooth technologija.
Patarimai įrengiant vonios kambarį
Nors elektros instaliaciją vonios kambariuose reglamentuoja taisyklės, visi gamintojai turi nuo vandens apsaugotų prietaisų, kad ši patalpa būtų ir jauki, ir romantiška. Įsirengiant vonios kambarį verta pagalvoti apie grindų šildymą ir jo valdymą, šviesos intensyvumo reguliavimą, juolab, kad su jo pagalba galima kardinaliai keisti vonios kambario charakterį - nuo romantiškai pritemdyto iki akinamai apšviesto.
Zonos vonios kambaryje ir elektros įranga
Zonoje Nr.2 gali būti lizdai, skirti tik elektriniams skustuvams, kurių apsaugos klasė IP24, o įtampa - 110V.
Zonoje Nr.3 leidžiama įrengti 230V lizdus su įžeminimu, kurių apsaugos klasė IP21 ir IP20. Lizdas turi būti pajungtas per srovės nuotėkio rėlę ir įrengtas ne žemiau, kaip 1,7 m nuo grindų paviršiaus. Tuomet galima naudoti įžemintus su dviguba izoliacija įrenginius, tokius, kaip audio įranga, plaukų džiovintuvai bei fenai ir t.t.
Zonose Nr.1 ir Nr.2 apšvietimo elementai turi būti stacionariai sumontuoti. Skirtas 230 V įtampai, turi atitikti IP 21 apsaugos klasę, kai montuojamas, įleidžiant į sieną, ir IP 20 apsaugos klasę, kai montuojamas išorėje. Lizdas turi būti pajungtas per srovės nuotėkio rėlę ir ne žemiau, kaip 1,7 m nuo grindų paviršiaus. Tuomet galima naudoti įžemintus, su dviguba izoliacija įrenginius, tokius kaip audio įranga, plaukų džiovintuvai, fenai ir t.t.
Atminkite: Tokių elektros prietaisų, kaip stalinės lempos, toršerai, dulkių siurbliai, audio įranga, plaukų džiovintuvai, ultravioletinių spindulių lempos ir t.t., kurie yra įjungiami į neįžemintus lizdus, gali turėti neigiamų padarinių.
Apšvietimo planavimas
Teisingai suplanuotas apšvietimas ne tik sukuria jaukią atmosferą, bet ir padidina energijos efektyvumą.
- Pagrindinis apšvietimas - centrinės lubinės lempos ar įleidžiami šviestuvai.
- Zoninis apšvietimas - papildomi šviesos šaltiniai darbo erdvėms, skaitymui, virtuvės zonoms.
- Akcentinis apšvietimas - LED juostos, sieniniai šviestuvai interjero akcentavimui.
- Išmanusis apšvietimas - reguliuojami šviesos intensyvumo jungikliai ir išmaniosios lemputės.
Dimeriuojami šviestuvai leidžia reguliuoti šviesos intensyvumą ir taupyti elektros energiją.
Elektros skydinė ir apsaugos priemonės
Pagrindiniai saugumo aspektai:
- Automatiniai jungikliai (saugikliai) - apsauga nuo perkrovų ir trumpųjų jungimų.
- Nuotėkio srovės relė (RCD) - apsauga nuo elektros nutekėjimo ir galimų sužalojimų.
- Tinkamas laidų storis - pvz., virtuvės ir vonios prietaisams reikalingi storesni laidai (2,5 mm² ar daugiau).
- Įžeminimas - privalomas visoms buitinėms ir vonios elektros sistemoms.
Draudžiama: Jungti per daug įrenginių į vieną elektros grandinę - tai gali sukelti perkrovą ir gaisro pavojų.
Elektros instaliacijos schemos sudarymas
Prieš atliekant instaliacijos darbus, būtina turėti elektros schemą, kurioje būtų aiškiai pažymėtos:
- Rozetės ir jungikliai kiekviename kambaryje
- Apšvietimo taškai
- Elektros skydinė ir saugikliai
- Laidų trajektorijos ir jungčių vietos
Elektros instaliacijos schema padės išvengti klaidų ir leis ateityje lengviau atlikti remontą ar papildomus elektros darbus.
Dažniausiai užduodami klausimai
Klausimas: Iki namo atvestas dviejų gyslų kabelis be įžeminimo (nėra geltonai žalio laido). Kaip nuo tokio įvado pajungti rozetę su nuotėkio rėle vonioje?
Atsakymas: Norint įsirengti rozetę nuo kabelio be įžeminimo, vonios atveju galima sumontuoti kištukinį lizdą su integruota skirtuminių srovių apsauga (nuotėkio rele; tokius gamina ABB ir kai kurie kiti gamintojai) ir tuomet galima rizika šioje vietoje būtų sumažinta iki minimumo.
Klausimas: Kas privalo įžeminti el. skaitliuko spintą lauke, aš ar elektros tiekėjas?
Atsakymas: Elektros apskaitos skydas įprastiniu atveju nuosavybės teise priklauso AB ESO ir tokio elektros skydo technine būkle privalo rūpintis AB ESO. Tiesa, seni elektros apskaitos skydai kartais yra vartotojo nuosavybė, tuomet jo technine būkle turėtų pasirūpinti pastato savininkas.
El. skaitliuko spintą lauke turi įžeminti el tiekėjas, ta spinta Jums nepriklauso ir jūs su ja nieko daryti negalite.
