Tinkamai suplanuota elektros instaliacija - tai ne tik patogumo, bet ir saugumo klausimas. Nesvarbu, ar statote naują namą, ar atnaujinate seną būstą, būtina atkreipti dėmesį į laidų išdėstymą, rozetes, jungiklius ir kitus elektros komponentus. Šiame straipsnyje aptarsime pagrindinius elektros instaliacijos planavimo principus, kurie padės išvengti klaidų ir užtikrinti patogų elektros naudojimą jūsų namuose.
Elektros Instaliacijos Planavimas Pagal Funkcionalumą
Planuojant elektros instaliaciją, svarbu įvertinti kiekvienos patalpos paskirtį:
- Svetainė - daugiau rozečių televizoriui, garso sistemai, išmaniesiems įrenginiams.
- Virtuvė - reikalingi stipresni elektros tinklai buitinės technikos prietaisams.
- Miegamasis - patogūs jungikliai prie lovos, galimybė prijungti lemputes ar telefonų įkroviklius.
- Vonios kambarys - IP44 klasės apsaugoti jungikliai ir rozetės, atsparūs drėgmei.
- Darbo kambarys - daugiau rozečių kompiuteriui, spausdintuvui, kitai technikai.
Rozetės Ir Jungikliai: Kiek Ir Kur?
Vienas dažniausių planavimo klaidų - per mažas rozečių kiekis. Kad būtų patogu, rekomenduojama:
- Svetainėje: bent 5-6 rozetės įvairiems įrenginiams.
- Virtuvėje: po 2-3 rozetes viryklės, šaldytuvo, indaplovės, smulkios buitinės technikos zonose.
- Miegamajame: po 2 rozetes prie kiekvienos lovos pusės + papildomos spintai ar televizoriui.
- Vonioje: specialios drėgmei atsparios rozetės plaukų džiovintuvui, elektriniam skustuvui ir kt.
- Lauke: IP67 klasės lauko rozetės terasai, kiemo apšvietimui, elektros žoliapjovei.
Rozetes ir jungiklius rekomenduojama įrengti 30-40 cm aukštyje nuo grindų, išskyrus virtuvę (aukščiau stalviršio) ir vonią (aukščiau nuo drėgnų zonų).
Rozetės Vonioje: Saugumo Reikalavimai
Yra nustatytos griežtos taisyklės elektros instaliacijai vonios kambaryje. Vonios ir dušo kambariai - drėgnos patalpos. Elektros taisyklėse vonios kambarys yra suskirstytas į atskiras zonas. Kuo arčiau vonios ar dušo, tuo griežtesni reikalavimai.

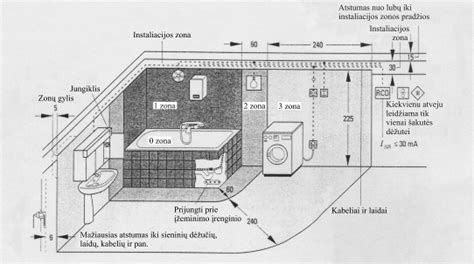

Vonios Kambario Zonos
Vonios kambarys yra suskirstytas į zonas, kurioms taikomi skirtingi saugos reikalavimai:
- Zona 0: Vidus vonios ar dušo kabinos. Šioje zonoje leidžiama įrengti tik žemos įtampos (12V) įrenginius, kurie yra specialiai sukurti naudoti tokiomis sąlygomis.
- Zona 1: Plotas virš vonios ar dušo iki 2,25 m aukščio. Šioje zonoje leidžiami tik vandeniui atsparūs šviestuvai ir vandens šildytuvai.
- Zona 2: Plotas 0,6 m spinduliu aplink vonią ar dušą ir iki 2,25 m aukščio. Šioje zonoje leidžiami tik IPX4 arba aukštesnės apsaugos klasės šviestuvai ir ventiliatoriai.
- Zona 3: Plotas 2,4 m spinduliu aplink vonią ar dušą. Šioje zonoje leidžiami IPX1 arba aukštesnės apsaugos klasės įrenginiai.
Zonoje Nr.2 gali būti lizdai, skirti tik elektriniams skustuvams, kurių apsaugos klasė IP24, o įtampa - 110V. Zonoje Nr.3 leidžiama įrengti 230V lizdus su įžeminimu, kurių apsaugos klasė IP21 ir IP20. Lizdas turi būti pajungtas per srovės nuotėkio rėlę ir įrengtas ne žemiau, kaip 1,7 m nuo grindų paviršiaus.
Apsaugos Klasė IP XY
Visa elektros įranga pagal atsparumo išoriniams veiksniams standartą žymima atsparumo klase IP XY (Ingress protection). Pirmasis IP X skaičius žymi atsparumą mechaniniam ir dulkių poveikiui, jo vertė yra nuo 0 iki 6, Y - atsparumą drėgmei, jo ribos nuo 0 iki 8.
Vonios kambario elektros instaliacija||vonios kambario instaliacija #elektros_telugu_official
Apšvietimo Planavimas
Teisingai suplanuotas apšvietimas ne tik sukuria jaukią atmosferą, bet ir padidina energijos efektyvumą.
- Pagrindinis apšvietimas - centrinės lubinės lempos ar įleidžiami šviestuvai.
- Zoninis apšvietimas - papildomi šviesos šaltiniai darbo erdvėms, skaitymui, virtuvės zonoms.
- Akcentinis apšvietimas - LED juostos, sieniniai šviestuvai interjero akcentavimui.
- Išmanusis apšvietimas - reguliuojami šviesos intensyvumo jungikliai ir išmaniosios lemputės.
Dimeriuojami šviestuvai leidžia reguliuoti šviesos intensyvumą ir taupyti elektros energiją.
Apšvietimas Vonios Kambaryje
Vonios kambariams būtinas tiek funkcionalus, tiek atpalaiduojantis apšvietimas. Pagrindinis reikalavimas - praustuvo ir veidrodžio zonoje šviesa turėtų būti pakankamai intensyvi (iki 500 lux). Tinkamiausias sprendimas vonios kambaryje - šilto spektro dienos šviesa.
2-ojoje vonios kambario zonoje reikalingi šviestuvai turintys IPX4 apsaugos klasę, 3 -ioje - IP X1 klasės, bet apšvietimo specialistai ir elektrikai šioje zonoje rekomenduoja naudoti šviestuvus turinčius bent IP X2 apsaugos klasę.
Elektros Skydinė Ir Apsaugos Priemonės
Pagrindiniai saugumo aspektai:
- Automatiniai jungikliai (saugikliai) - apsauga nuo perkrovų ir trumpųjų jungimų.
- Nuotėkio srovės relė (RCD) - apsauga nuo elektros nutekėjimo ir galimų sužalojimų.
- Tinkamas laidų storis - pvz., virtuvės ir vonios prietaisams reikalingi storesni laidai (2,5 mm² ar daugiau).
- Įžeminimas - privalomas visoms buitinėms ir vonios elektros sistemoms.
Draudžiama: Jungti per daug įrenginių į vieną elektros grandinę - tai gali sukelti perkrovą ir gaisro pavojų.
Elektros Instaliacijos Schemos Sudarymas
Prieš atliekant instaliacijos darbus, būtina turėti elektros schemą, kurioje būtų aiškiai pažymėtos:
- Rozetės ir jungikliai kiekviename kambaryje
- Apšvietimo taškai
- Elektros skydinė ir saugikliai
- Laidų trajektorijos ir jungčių vietos
Elektros instaliacijos schema padės išvengti klaidų ir leis ateityje lengviau atlikti remontą ar papildomus elektros darbus.
Praktiniai Patarimai Planuojant Virtuvę
Planuojant virtuvės elektros instaliaciją, pirmiausia reikia įvertinti savo gyvenimo būdą ir tai, kaip šeima naudos šią patalpą. Svarbu atsižvelgti į jau sumontuotus dalykus, tokius kaip vamzdynai, elektros instaliacija, langai ir durys. Virtuvė turėtų atspindėti visus jūsų poreikius.
Renovuojant virtuvę, atsiranda puiki galimybė atnaujinti elektros bei apšvietimo planus. Susikurkite kuo daugiau rozečių virš darbastalio, tik toliau nuo kriauklės, jūs tikrai nesigailėsite.
Pagal standartą ir architektų rekomendacijas aukštis nuo žemės yra 30 cm, o virtuvėje - 100 cm. Rozetes planuokite 15 cm virš stalviršio.
Saugumo Reikalavimai Rozetėms Šalia Vandens Šaltinių
Pagal saugos reikalavimus, rozetės turėtų būti nutolusios nuo vandens šaltinių (čiaupo, vandens vamzdžio ir kt.) mažiausiai per 0,5 m.
Buitinės Technikos Montavimo Reikalavimai
Elektros instaliacijai būste niekada negalima taupyti, nes tai ne tik patogumo, bet ir saugumo klausimas ir būtina visą elektros instaliaciją suprojektuoti iš anksto: kur bus montuojamos rozetės ir jungtukai, kiek ir kokio tipo jų reikės ir kokiame aukštyje rozetes bei jungtukus montuoti.
Kad šaldytuvas suvartotų mažiau elektros energijos, maisto produktus ilgiau išsaugotų šviežius, tereikia užtikrinti tinkamą šaldytuvo vėdinimą.
| Elementas | Rekomenduojami matmenys |
|---|---|
| Stalviršio aukštis | Nuo 855 mm iki 1020 mm |
| Viršutinės spintelės aukštis | Nuo 2245 mm iki 2475 mm |
| Tarpas tarp stalviršio ir spintelės | 450…550 mm |
