Saugos užtikrinimas patalpose yra svarbus kiekvienam, norinčiam apsaugoti savo turtą ir užtikrinti ramybę. Vienas iš populiariausių ir funkcionaliausių būdų tai padaryti - įrengti signalizacijos sistemą. Šiame straipsnyje aptarsime, kokie yra pagrindiniai reikalavimai įrengiant apsaugos centralę patalpose, kokius komponentus reikėtų pasirinkti ir į ką atkreipti dėmesį montuojant sistemą.
Pagrindinės Sąvokos
Prieš pradedant gilintis į įrengimo reikalavimus, svarbu susipažinti su pagrindinėmis sąvokomis:
- Signalizacijos sistema - Objekte įrengtų apsaugos jutiklių ir (arba) gaisrinių jutiklių, ir (arba) pavojaus mygtukų, ir (arba) gaisrinių mygtukų, signalinių kabelių tinklu arba radijo bangomis sujungtų su centrale, bei centralės ryšio priemonių, sujungtų su CSP, visuma.
- Ryšio kanalas - būdas, kuriuo ryšio priemonė perduoda signalus į CSP, pvz., stacionari telefono linija, GSM/GPRS/3G ryšys, IP linija.
- Ryšio priemonė - įrenginys, skirtas Signalizacijos sistemos signalams perduoti iš Signalizacijos sistemos į CSP per tam skirtą ryšio kanalą.
- Kontaktinis asmuo - Sutarties specialiojoje dalyje nurodytas fizinis asmuo, vykdantis Taisyklėse numatytus veiksmus.
Signalizacijos Sistemos Komponentai
Apsaugos sistemą sudaro:
- Centralė
- Klaviatūra
- Akumuliatorius ir/arba transformatorius sistemos maitinimui
- Davikliai
- Magnetiniai kontaktai
- Sirenos
Daviklių Tipai
Daviklių būna įvairių techninių specifikacijų ir tipų. Vienas judesio daviklis gali būti užuolaidinis, saugantis perimetrą ir veikiantis tiesia linija, kitas apimti ribotą patalpos plotą ir saugoti praėjimus prie durų, koridorius, apimdamas nuo kelių iki keliasdešimt kvadratinių metrų.
- Pasyvieji infraraudonųjų spindulių davikliai.
- Dvigubo veikimo judesio davikliai - tai infraraudonųjų spindulių ir mikrobanginio judesio daviklis viename prietaise.
Magnetiniai Kontaktai
Magnetinis kontaktas skirtas stebėti ir fiksuoti atidaromas duris, langus, vartus ar slankiuosius mechanizmus. Visi magnetiniai kontaktai turi savo suveikimo atstumus. Kontaktai suveikia ir informuoja apie saugumo pažeidimą, kai kontaktas tarp jų yra nutraukiamas, vieni suveikia vos nutraukus kontaktą tarp jų, kiti - nutolus daugiau nei 5 mm ir daugiau, yra įvairių techninių specifikacijų magnetinių kontaktų.
Renkantis magnetinius kontaktus verta apgalvoti, kur ir kaip jie bus tvirtinami. Yra įvairių tipų magnetinių kontaktų, tai - įleidžiami, klijuojami ant paviršiaus, su laidu centre, krašte, šone ir kiti.
Centralė ir Klaviatūra
Centralė ir klaviatūra turi būti to paties gamintojo, nes tik taip galima užtikrina pilną suderinamumą tarp dviejų sistemos komponentų. Esminis suderinamumo poreikis jaučiamas programuojant sujungtą apsaugos sistemą, nes centralė turi suprasti visus valdymo klaviatūros jai siunčiamus signalus ir turėti užprogramuotą atsaką.
Laidinės ir Belaidės Sistemos
Renkantis apsaugos sistemą, svarbu apsvarstyti laidinių ir belaidžių sistemų privalumus ir trūkumus.
Belaidės Sistemos
- Privalumai: nereikia tiesti laidų, dėl to kartais gali būti pigesnės ir paprasčiau sumontuojamos. Sistemos elementai (judesio davikliai, durų magnetai ir kt.) individualiai yra susieti su centrale, dėl to programavimo darbai tampa paprastesni, juos gali atlikti asmuo neturintis specifinių žinių, užtenka vadovautis gamintojo teikiama instrukcija.
- Trūkumai: priklausomai nuo gamintojo, bevielės sistemos gali būti brangesnės, gali kilti problemų dėl trukdžių (storos sienos ir kt.), yra tikimybė, kad dėl trukdžių davikliai gali iššaukti klaidingus aliarmus.
Laidinės Sistemos
Esminis laidinių apsaugos sistemų pranašumas prieš belaides yra tas, kad jos pajungiamos nuo centrinio maitinimo šaltinio ir nereikalauja dažnos baterijų eksploatacijos patikros. Tokios baterijos montuojamos centralėse, iš jos laidais maitinami visi davikliai ir kiti komponentai. Belaidės sistemos turi būti maitinamos atskirai, tiek centralė, tiek kiekvienas atskiras elementas, žinoma, yra galimybė pavienius elementus maitinti ir pastovaus maitinimo šaltiniais, tačiau visgi dažnesnis variantas yra baterijos, kurių gyvavimo trukmė svyruoja nuo 1 iki 3 metų. Laidinės sistemos akumuliatoriai (užtikrinantys sistemos darbą tuo metu, kai dingsta pastovus maitinimas) veikia apie 5 metus, priklausant nuo jų apkrovos ir komponentų skaičiaus.
Zonų Skaičius
Zonų skaičius reiškia kiekį daviklių, kurį gali aptarnauti centralė. 1 zona - 1 daviklis. Zonų skaičius priklauso nuo centralės (sistemos „smegenų“), kurios gali turėti nuo kelių iki kelių šimtų zonų. Prie daugumos centralių yra galimybė prijungti išplėtimo modulius.
Autonominės GSM Signalizacijos
GSM autonominės signalizacijos yra kiekvienam prieinamas ir greitas bei paprastas sprendimas turto apsaugai. Tokią sistemą įsirengti Jūs galite vos per kelias minutes. Šios signalizacijos dažniausiai būna belaidės, skirtos saugoti nedidelius objektus, pavyzdžiui: butus, garažus, vasarnamius ir panašiai. Šios apsaugos sistemos yra kompaktiškos, jas sudaro vos keli davikliai, o valdymas vyksta per mobilųjį telefoną skambučių arba trumpųjų SMS žinučių pagalba bei WIFI ryšiu, jei įrenginio gamintojas siūlo aplikaciją išmaniajam įrenginiui.
Priešgaisrinės Sistemos
Priešgaisrinės sistemos yra dviejų rūšių, jungiamos prie patalpų apsaugos sistemų (pagal priešgaisrinius reikalavimus tokias sistemas galima įdiegti, kur saugomas plotas yra iki 200kv.) ir atskiros profesionalios priešgaisrinės sistemos. Profesionalios priešgaisrinės sistemos veikia visiškai atskirai, jos gali gaisro metu pradėti gesinimą vandeniu, sustabdyti patalpose ventiliatorių darbą, kad ugnis lėčiau plistų, galima daviklius sujungti šachmatine tvarka, toks jungimas taikomas daugiabučių namų garažuose, kad įsijungus suveikus vienam davikliui nekiltų klaidingas pavojaus signalas. Jei pradėtų veikti už 2,5 metrų kitas temperatūrinis daviklis, tada centralė siųstų pavojaus signalą ir vykdytų jai pavestus darbus. Viena tokia profesionali centralė gali aprūpinti didžiules patalpas ar daugiaaukščius pastatus.
Svarbūs Aspektai Montuojant Signalizaciją
Apsaugos įrengimu pasirūpina profesionaliai tuo užsiimančios įmonės ar privatūs asmenys. Tačiau tuo pačiu reikia pasirinkti įmones, kurios tinkamai sumontuos saugos sistemas, įmones, kurios kokybiškai užtikrins reagavimą į saugos sistemos suveikimus it tt.
- Įvertinkite, už kokią pinigų sumą yra suteikiamos paslaugos.
- Pasirūpinkite, kad apsauga būtų tenkinanti saugumo poreikius.
- Įrenginys turi būti jungiamas prie elektros tinklo su apsauginiu įžeminimu. Tinklo fazinis laidas yra rudos (juodos) spalvos (žymimas L), nulinis laidas yra mėlynos spalvos (žymimas N), apsauginis įžeminimo laidas - geltonos spalvos su išilgu žaliu brūkšniu (žymimas PE).
Signalo Perdavimas į Centralizuotą Stebėjimo Pultą (CSP)
Vienbučiame gyvenamajame name tikslinga įsirengti automatinę gaisro aptikimo ir signalizavimo sistemą, numatant signalo apie kilusį gaisrą perdavimą į centralizuotą stebėjimo pultą ar kitą patalpą, kurioje budima visą parą.
Ryšio kanalas - būdas, kuriuo ryšio priemonė perduoda signalus į CSP, pvz., stacionari telefono linija, GSM/GPRS/3G ryšys, IP linija.
Ryšio priemonė - įrenginys, skirtas Signalizacijos sistemos signalams perduoti iš Signalizacijos sistemos į CSP per tam skirtą ryšio kanalą.
CSP Veiksmai Gavus Signalą
Objekte įrengtos Signalizacijos sistemos signalų stebėjimas vykdomas, kai Objekto signalizacijos sistema yra įjungta į Apsaugos CSP (Objektas yra perduotas stebėjimui).
CSP gavus pavojaus signalą, Vykdytojas siunčia greitojo reagavimo ekipažą (GRE) prie Objekto nedelsdamas arba, jei Sutarties specialiojoje dalyje nurodytas konkretus piko ir ne piko reagavimo laikas, per šį reagavimo laiką (piko laikas - paros laikas darbo dienomis nuo 7.00 iki 9.00 val. ir nuo 16.00 iki 19.00 val.; ne piko laikas - paros laikas, išskyrus piko laiką). GRE atvykimo laikas skaičiuojamas nuo Signalizacijos sistemos signalo gavimo CSP iki GRE atvykimo prie Objekto momento.
Užsakovo Įsipareigojimai
- Užsakovas užtikrina, kad būtų vykdomi Vykdytojo pateikti nurodymai dėl Objekto saugumo trūkumų pašalinimo.
- Užsakovas privalo užtikrinti, kad tuo metu, kai Signalizacijos sistema įjungta, pinigai, vertybiniai popieriai, brangenybės (brangakmeniai, taurieji metalai, gaminiai iš jų ar jų laužas bei atliekos), kilnojamosios kultūros vertybės, kolekciniai ir antikvariniai daiktai būtų laikomi seife. Seifu suprantama metalinė dėžė su sudėtingu rakinimo mechanizmu arba kodiniu užraktu, atspari mechaniniam ir ugnies poveikiui, pritvirtinta prie grindų ar mūrinės sienos; durelės nupjovus skląsčius neišsiima. Nešiojamieji elektroniniai prietaisai (kompiuteriai, mobiliojo ryšio telefonai, kt.) neturi būti paliekami arti pastato įstiklintų konstrukcijų (langų, durų, sienų ir pan.), kurias pažeidus būtų lengvai pasiekiami.
Gaisro Aptikimo ir Signalizavimo Sistemų Projektavimo ir Įrengimo Taisyklės
Departamento 2010-06-28 raštas Nr. Vadovaujantis Taisyklių 34 punkto ir 4 lentelės nuostatomis linijinius optinius dūmų detektorius būtina įrengti patalpoje (patalpos zonose), kurios aukštis neviršija 24 m. Aukštesnėse patalpose (patalpos zonose) linijinių optinių dūmų detektorių įrengimo reikalavimai Taisyklėse nenustatyti, todėl siūlome vadovautis įrangos įmonės gamintojos pateikta technine informacija.
Specialiosios Paskirties Pastatai ir Patalpos
Departamento 2013-05-08 raštas Nr. Vadovaujantis Gaisro aptikimo ir signalizavimo sistemų projektavimo ir įrengimo taisyklių priedo reikalavimais, specialiosios paskirties pastatuose ir patalpose nepriklausomai nuo ploto privaloma įrengti gaisro aptikimo ir signalizavimo sistemą, kurios tipas parenkamas atsižvelgiant į žmonių skaičių ir pastato aukščiausio aukšto grindų altitudę.
Detektorių Įrengimas Esant Nuožulnioms Luboms
GASS projektavimo ir įrengimo taisyklėse rašoma: ,,56. Jei patalpoje lubos yra nuožulnios arba stogas dvišlaitis, autonominiai dūmų signalizatoriai įrengiami ne toliau kaip 0,9 m nuo aukščiausio lubų (pastogės) taško“ o apie neautonominius nieko nerašoma. 56 punkto reikalavimas taikomas įrengiant tik autonominius dūmų signalizatorius.
Detektorių Įrengimas Virš Pakabinamų Lubų
Gaisro detektorių įrengimą statiniuose ir patalpose virš kabamųjų lubų reglamentuoja Gaisro aptikimo ir signalizavimo sistemų projektavimo ir įrengimo taisyklių (Žin., 2007, Nr. 25-953; 2009, Nr. 63-2538) 23 punkto nuostatos, pagal kurias leidžiama detektorių virš kabamųjų lubų neįrengti šiais atvejais:
- jei erdvė tarp kabamųjų lubų ir perdangos ar denginio mažesnė kaip 0,4 m, neatsižvelgiant į statybos produktų, esančių toje erdvėje, degumo klasę;
- kai erdvėje virš kabamųjų lubų, neatsižvelgiant į atstumą nuo lubų iki perdangos, naudojami statybos produktai, kurių degumo klasė ne žemesnė kaip B-s1, d0, vamzdynų šilumos izoliacijos degumo klasė ne žemesnė kaip BL ir tiesiami nedegūs [10.3.] arba B1ca [10.3.] degumo klasės elektros kabeliai.
Kaip įdiegti namų apsaugos sistemą – „Super DIY“
Centralės Montavimas ir Programavimas

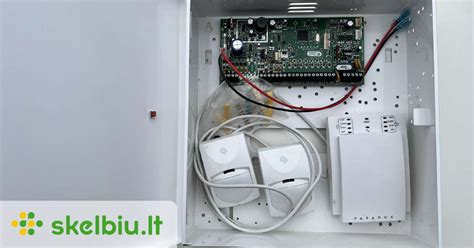

Pagal schemą dėžutėje pradedame rinkti signalizacijos elementus, transformatorių, centralę ir kt… Mėlyni (spalva gali būti ir kitokia) transformatoriaus laidai eina į centralę (AC). Raudoni sujungiami su 220 (nuotrauka). Judesio daviklis. Jungiami 6 laidai: T2, T1 - geltonas ir baltas, NC, C - mėlynas ir žalias. Vienas jų turi eiti per varžą (? būna kartu su centrale), + ir - atitinkamai raudonas ir juodas. Kitas laido galas jungiasi prie centralės: geltonas ir baltas yra tamperio.
Tamperis
Antisabotažinis kontaktas (tamperis) yra visuose signalizacijos įtaisuose. Jis apsaugo signalizacijosįtaisus nuo sąmoningo sugadinimo. Juos reikia jungti nuosekliai visai grandinei, o po to prie centralės. Nuoselkiai, tai kai pirmo davilkio geltonas jungiamas prie antro balto, antro geltonas - prie trečio balto ir t.t. kol lieka paskutinio geltonas ir pirmo baltas. Raudonas ir juodas jungiami į centralės AUX + ir -. Žalias ir mėlynas į Z1 ir COM, Z2 ir com, … Kiekvienas jungiamas į atskirą.
Sirena
Sirena taip pat turi 6 jungtis. S - žalais, L - mėlynas, GND - juodas, Vdd - raudonas, SAV geltonas ir baltas. Geltonas ir baltas laidai yra tamperis. Jo paskirtis kaip ir davikliuose. Centralėje raudoną į BELL+, juodą į AUX-. Juodas ir raudonas eina į BELL, o vienas juodas (gali būti ir raudonas) į AUX. Sirenos žalią ir mėlyną susukame kartu ir jungiame prie vieno iš dviejų likusių.
Klaviatūra
Pultas arba klaviatūra. Jo pagalba viskas programuojama, išjungiama ar įjungiama signalizacija. Jungiami 4 laidai: raudonas (R), juodas (B), geltonas (Y), žalias (G).
Sistemų Laikai
Sistemų laikai. *8 Master 005 01 Laikas1 Laikas2 Laikas3. Pavyzdys: *8 1234 005 01 020 025 030. Jei tai būtų žodžiais, tai skambėtų taip: žvaigždutė, aštuoni, vienas du trys keturi (Master kodas), nulis nulis penki (sistemos laiko sekcija), nulis vienas (zona, kurios laikus nustatome), nulis du nulis (dvidešimt sekundžių įėjimo laikas 1), nulis du penki (dvidešimt penkios sekundės įėjimo laikas 2), nulis trys nulis (trisdešimt sekundžių išėjimo laikas).
Zonų Nustatymai
Zonų nustatymai. Iš tiesų reiktų duris (magnetukus) programuoti 01 zonai, judesio daviklius 04 zonai, o tamperius 09 zonai. Tada bus taip: jei kažkas sujudės, o durys nebus prieš tai atidarytos, sirena suveiks iškart. Jei atsidarysite judesio daviklį, sirena ar nutrauksite jų laidus, signalizacija suveiks iškart. Tarkim turime paeiliui sujungtus Duris, Duris, Judesio daviklį, Sirenos tamperis. Apie programavimą: *8 Master 001 01 01 04 09.
Laiko Nustatymas
Nustatome laiką. Galbūt reikėjo pradėti nuo to 🙂 Pati pradžia: *6 Master 1 hh mm MM DD YY #.
Gedimai
Gedimai. *2. Paspaudus užsidega atitinkama lemputė ar ekrane parašomas numeris. Gedimų sąrašą rasite signalizacijos popieriuose. Pasakysiu tik tiek, kad jei užsidega 1, reikia dar kart paspausti 1 ir parašys kitą skaičių. Įprastai būna taip, kad pradžioje užsidega 3. Tokiu atveju reikia išjungti telefono liniją (t.y. nurodyti, kad mes jos neturime). *8 Master 015 7Vartotojai. *5 Master Vartotojas Kodas. Pvz.: *5 Master 01 4444 02 6666 … Ištrynimui vietoj kodo spaudžiame *.
Durų Skambutis
Durų skambutis. Galima padaryti taip, kad atidarius duris (01 zona) supypsėtų klaviatūra.
Tinkamai įrengta ir prižiūrima apsaugos sistema gali užtikrinti aukštą patalpų saugumo lygį ir padėti išvengti nemalonių incidentų. Svarbu atidžiai išanalizuoti savo poreikius, pasirinkti tinkamus komponentus ir kreiptis į profesionalus, kurie užtikrins kokybišką įrengimą ir priežiūrą.
