Elektros įrenginiai, kaip ir kiti techniniai įrenginiai, montuojami pagal iš anksto sudarytą projektą, vadinamą technine dokumentacija. Tai brėžiniai, paaiškinimai ir kiti dokumentai, pagal kuriuos montuotojai gali sumontuoti įrenginius tiksliai taip, kaip nusprendė projektuotojas. Elektros įrenginių techninė dokumentacija - tai visų pirma dviejų rūšių brėžiniai: įrenginių schemos ir jų planai.

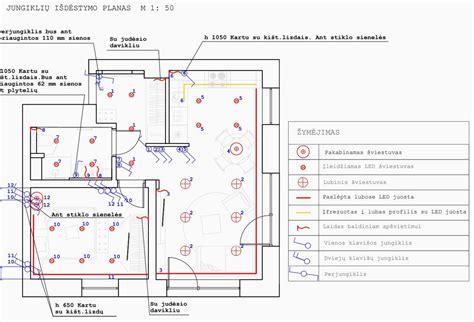

Įrenginių schema turi aiškinti jų funkcinę paskirtį ir kiek galima paprasčiau bei aiškiau vaizduoti tų elementų sujungimus. Sujungimų planas - tai pagrindinis brėžinys, nurodantis, kaip montuoti įrenginius. Jis braižomas topografiškas; ant supaprastinto atskirų pastato aukštų plano dažniausiai 1:100 masteliu braižomos laidų trasos, pažymimos skirstomųjų skydų, atšakinių dėžučių, jungiklių bei kištukinių lizdų montavimo vietos.
Pateikiama įvairi informacija, reikalinga elektrikams, pavyzdžiui, laidų skaičius, tipas, skerspjūvis ir tiesimo būdas (sutartiniais žymėjimais), netipinių detalių montavimo būdas (papildomais brėžiniais arba eskizais). Įrenginių plano pavyzdys pateikiamas 3 paveiksle.
Elektros įrenginių planas
Elektros Instaliacijos Planavimas ir Projektavimas
Čia svarbu suprasti, kad jei vienas meistras atlieka visus darbus, tai didelę dalį planavimo ir projektavimo jis atlieka galvoje. Natūralu, kad jam nereikai pačiam sau nusipiešti schemų, pagal kurias vėliau ties laidus. Bet kokiu atveju, projektavimui (galvoje ar brėžiniuose) visuomet reikia surinkti pakankamai daug duomenų, t.y., užsakovui susivokti, ko jis nori tam, kad meistras sugalvotų kaip tai įgyvendinti.
Elektros tinklas į atskiras grandines turi būti dalijamas logiškai; atskira grandinė turi maitinti vieną didelės galios imtuvą, kelių gretimų patalpų apšvietimą, kištukinius lizdus gretimose patalpose arba apšvietimą ir kištukinius lizdus nustatytose patalpose. Didelės galios imtuvai (elektrinė viryklė, skalbimo mašina su vandens šildytuvu, indų plovyklė, vandens šildytuvas, patalpų šildytuvas) turi turėti atskirą grandinę.
- Viena apšvietimo grandinė turi maitinti ne daugiau kaip 20 apšvietimo taškų.
- Viena kištukinių lizdų grandinė turi maitinti ne daugiau kaip 10 kištukinių lizdų.
Trimis fazėmis maitinamuose butuose vienfazės grandinės turi būti prijungtos taip, kad visos fazės būtų vienodai apkrautos. Padalijus apkrovą grandinėms, kiekvienai grandinei reikia nustatyti atitinkamą apsaugą ir laidų skerspjūvį.
Kaip pakeisti elektros instaliaciją remontuojamame bute?
Elektros Instaliacijos Įrengimo Reikalavimai
Pirmiausia iškylantis klausimas - kokiame aukštyje įrengti jungiklius ir kištukinius lizdus? Sprendžiant šiuos klausimus reikia laikytis sekančių nuostatų: jungikliai ir kištukiniai lizdai turi negadinti bendro kambario interjero bei būti pasiekiami su minimaliausiom pastangom. Tuomet vidutinio apie 175 cm aukščio žmogus pasieks jungiklį nekeldamas rankų t.y. su minimaliomis pastangomis, taip pat jungiklis bus lengvai pasiekiamas ir vaikams. Kita vertus, 90 cm aukštyje esantis jungiklis netrukdys baldams, atsiradus poreikiui pristumti juos prie sienos, nes standartinių stalų bei kėdžių su atrama aukštis neviršija 85 cm.
Jungiklius sąlyginai retai naudojamoms tamsioms patalpoms (tualetams, vonioms, sandėliukams ir t.t.) geriausiai įrengti prieš įėjimo duris, durų atsidarymo pusėje. Tuomet šviesa įjungiama prieš įeinant į tamsią patalpą ir išjungiama išėjus iš jos. Jei kambarys yra tamsus, rekomenduojame įsirengti jungiklį su pašvietimo lempute.
Jungiklio įrengimas nuolat vartojamo kambario viduje sudarys jums galimybę modernizuoti kambario apšvietimą - įrengti reguliatorių vietoje jungiklio arba įrengti reguliatorių su nuotoliniu valdymu. Šitoks kištukinių lizdų instaliavimo būdas taikomas galvojant apie stacionarią buitinę techniką: televizorius, muzikinius centrus ir kt., kuri nereikalauja dažno jos išjungimo iš lizdo.
Tuo tarpu virtuvėje, kištukinių lizdų bloką iš 6 kištukinių lizdų, rekomenduojame įrengti virš virtuvės baldų stalviršio, t.y. 120 cm virš grindų. Virtuvėje Jūs tikrai naudosite daug buitinių elektros prietaisų: mikrobanginę krosnelę, virtuvės kombainą, arbatinuką, kavamalę, kavinuką, mikserį, tosterį ir t.t., todėl 6 vietų kištukinių lizdų blokas Jums labai pravers, o jo instaliavimas nurodytame aukštyje sudarys galimybę su mažiausiom pastangom įjungti ir išjungti elektros prietaisus iš kištukinių lizdų.
Rekomenduojame naudoti lizdus, kurie turi apsaugines užuolaidėles nuo neatsargaus vaiko krapštymo, o lizdo apkrovos maksimali kintama srovė gali būti iki 16A, kas labai svarbu galvojant apie virtuvėje naudojamus elektros energijai imlius prietaisus: mikrobanginę krosnelę, arbatinuką, kavinuką, tosterį ir kt.
Atitinkamus kištukinių lizdų blokus rekomenduojame įsirengti ir tose vietose, kur numatoma galimybė prijungti daugiau buitinių prietaisų, pav., muzikinis centras, televizorius, vaizdo grotuvas ir kt. Jeigu toje vietoje jau įrengta tik viena potinkinio montažo dėžutė, dviviečiai kištukiniai lizdai leis geriau išnaudoti jos galimybes.
Vonioje ar kitose drėgnose patalpose yra poreikis turėti kištukinius lizdus skalbimo mašinai, barzdaskutei ar kitiems buitiniams aparatams prijungti. Tokiu atveju rekomenduojame įsirengti lizdus su nuotėkio srovės rele bei dangteliu. Nuotėkio srovės relė yra jau integruota pačiame lizde, kuris instaliuojamas į įprastinę, potinkinę elektros instaliacijos montažine dėžutę. Dangtelis apsaugos nuo galimo tiesioginio vandens papuolimo į lizdą, o nuotėkio srovės relė automatiškai išjungs įtampą lizde, atsiradus mažiausiam 30mA nuotėkiui.
Elektros įrankius darbui kieme ar sode taip pat patariame jungti tik į lizdus apsaugotus nuotėkio srovės relėmis. Taip Jūs būsite apsaugotas nuo srovės smūgio, atsitiktinai sugedus elektros įrankiui. Privačiame name turėtų būti instaliuotas telefoninis ir kompiuterinis tinklas.
Kaip rodo Europos pavyzdys, vis daugiau gyventojų turi po kelis kompiuterius namuose ir norint dirbti keliems šeimos nariams su bendromis duomenų bazėmis ar internetu iškyla poreikis turėti vietinį tinklą. Todėl namo projekte turi būti numatyta ir ši perspektyva.
Seno Buto Elektros Instaliacijos Ypatumai
Jau ne pirmam bute matau, kad laiptinės skydinėje esantis buto įvado kabelis išsišakoja į du automat. išjungiklius ir tada eina į butą. Buto el. instaliacijos schemos žmogus neturi. Kaip būdavo suprojektuota? Vienas laidas virtuvės rozetėm ir lempai, kitas - kambariams?
Kiek man teko susidurti, tai iš laiptinės, el. energijos apskaitos skydelio, į butus su el. viryklėm, eidavo trys faziniai laidai. Vienas būdavo gerokai storesnis ir skirtas tik viryklei, o kiti du buto rozetėms, apšvietimui.
Senuose namuose, bendroje laiptinėje , po skaitiklio fazinis laidas šakojasi į du, ir eina į atskirus automatus. Vienas būdavo apšvietimui, antras- rozetėms. Jeigu butuose būdavo elektrinės viryklės, tada eidavo atskkiras kabelis, apie 3x10 mm2, ir jam laiptinėje būdavo atskiras automatas. Virtuvėje būdavo spec.
1977m statybos name 3 kambarių bute su virtuve, vonia ir tualetu: vienas automatas - dviems kambariams viskam, kitas automatas - likusioms patalpoms viskam. Bet atliekant elektros darbus tokiuose butuose su netvarkyta instaliacija patikimiausia išjungti paketinį jungiklį.
Prieš keletą metų savam bute keičiau el.instaliaciją. Į butą ėjo laidai iš 2 atskirų automatų: iš vieno automato į vieną buto pusę (2 kambariai), iš kito automato į kitą buto pusę (2 kambariai, virtuvė, vonia, WC).
Esamų laidų neužteks. Būtina pravest naują laidą. Jei remontai padaryti (neplanuojami), tai paprasčiausias būdas - per laiptinę: laidas iš skydinės, iki lubų. Po to palei lubas pravedi iki virtuvės, gręži kiaurai per sieną, o paskui virtuvėj pasistatai rozetę.
Senų daugiabučių el. ūkis ant tiek užleistas per visą Lietuvą, kad didžiumai aplamai reiktų atjungt įvadą ir kabelį nukirpt (pasitaiko ir tokių variantų, kad pvz. 4 laiptinių 5-iaaukštis maitinamas 4x6 Al laidais iš el. tinklų spintos...), iki kol vidaus tinklo nesusitvarkys.
Elektros Instaliacijos Atnaujinimas
Jei renovuojate senos statybos butą, kuriame elektros instaliacija niekada nebuvo keista, nuoširdžiai rekomenduoju visame bute ją įrengti naujai. Tai - ne vien stiliaus ar patogumo klausimas, kai jungikliai nuleidžiami iš seniau standartu buvusio 1,5 m aukščio į 0,9 m aukštį. Svarbiausia yra tai, kad moderni instaliacija užtikrina jūsų saugumą.
Šešiasdešimt metų skaičiuojantys elektros kabeliai - tikrai pasenę, tad jei nusprendėte iš esmės atnaujinti namus, verta išspręsti ir šį klausimą. Beje, elektros planas žmonėms atrodo vienas painiausių ir sudėtingiausių, todėl visada patariu, su vaikiška spalvota kreida rankoje ir elektros planu prieš akis, bute ant sienų susižymėti jungiklius ir rozetes.
Pasivaikščiokite po namus, įsivaizduokite, kad spaudžiate jungiklius įjungdami šviesą, įvertinkite kištukinių lizdų kiekį (visada siūlau jų padaryti šiek tiek daugiau, nei manote, kad jums reikia šiuo metu). Pagrindiniai elektros taškai dažniausiai galvos skausmo nekelia: el. lizdai virtuvėje, abipus lovos ar už televizoriaus spintelės yra savaime suprantami, tačiau visada verta įvertinti savo poreikius ir įpročius bei būstą pritaikyti būtent sau.
Nors bute jau kelis kartus darytas remontas, bet elektros laidai palikti tie patys, geriausiu atveju pakeisti jungikliai ir rozetės. Senos statybos butams dažniausiai būdavo skiriama 2 kW galios, namams - 3 kW. Tuo tarpu šiuolaikiniame gyvenime naudojame daug elektros prietaisų, jų bendra galia du tris kartus viršija leistinąją. Dėl viršytos apkrovos kaista laidai, suveikia saugikliai ar automatiniai jungikliai.
Didelį pavojų kelia srovės nuotėkio relės nebuvimas, ypač vonios kambariuose. Srovės nuotėkio relė apsaugo žmones nuo elektros smūgio. Anksčiau elektros instaliacijai buvo naudojama dvilaidė sistema (TN-C), t.y., t.y. fazinis ir nulinis laidas.
Pavojų dėl pasenusios elektros instaliacijos yra ir daugiau, neretai jie matomi plika akimi. Pavyzdžiui, į rozetę jungiant prietaisą, ji kibirkščiuoja, aprūksta kontaktai, girdisi traškėjimas. Kai kuriais atvejais atnaujinant elektros instaliaciją naudinga įsirengti įtampos lygintuvus, kurie apsaugo prietaisus nuo viršįtampių tinkle.
Galimi du elektros instaliacijos atnaujinimo būdai: paprastesnis ir geresnis. Paprastesniu vadiname elementarų laidų ir prietaisų keitimą, tai leidžia išvengti anksčiau minėtų pavojų. Toks atnaujinimas yra būtinas pirmiausia dėl to, kad elektros naudojimas būtų saugesnis. Jis apima įvadinio kabelio keitimą, laidų keitimą ir išvedžiojimą, elektros skydelio keitimą ir lizdų montavimą kambariuose ar kitose patalpose.
Elektros instaliacijos atnaujinimas
Išvedžioti ir keisti elektros instaliaciją būtinai turi profesionalas, turintis atitinkamą kvalifikaciją ir prisiimantis atsakomybę. Pirmiausia su elektriku suderinamas elektros instaliacijos planas - kur ir kokių kištukinių lizdų ir jungiklių reikia. Elektrikas ar projektuotojas, suderinęs apšvietimo schemą, šviestuvų ir jungiklių išdėstymą, tiksliai pažymi laidų vietas, jungiklių tipą.
Jeigu leistinoji galia nedidinama, dažniausiai vienfaziam elektros įvadui su 3 kW leistinąja naudoti galia nuo įvadinio skydelio, kuriame yra skaitiklis, rekomenduojama rinktis 3 gyslų kabelį su ne mažiau kaip 4 mm² vario laidininkais, jei naudojami aliuminio laidai, jie turėtų būti ne mažesnio kaip 6 mm² skersmens.
Kadangi pastaruoju metu išimtinai montuojama tik paslėpta elektros instaliacija, vedžiojant laidus bute, jeigu nemontuojamos įtempiamos ar pakabinamos lubos, reikia surasti visas paskirstymo dėžutes, senus kanalus sienose ir lubose, išimti senus kabelius bei išfrezuoti griovius laidams iki naujų jungiklių ir rozečių vietų. Tai gana ilgas ir varginantis darbas, ypač jei sienos ir pertvaros yra iš gelžbetonio plokščių, jose rekomenduojama nepažeisti armatūros, reikia žiūrėti, kad betono gabalais nebūtų užkimšti kanalai.
Jeigu naudojami seni kanalai, reikia turėti omenyje, kad dažnai juose netelpa daugiau kaip 2-3 kabeliai. Jeigu nesinori frezuoti sienų ir daryti didelio remonto, galima pasirinkti paprastesnį sprendimą, kuomet laidai pravedami per specialias instaliacines grindjuostes, kurios montuojamos sienos ir grindų sandūroje.
Kad ateityje nekiltų problemų, svarbu pasirinkti geros kokybės instaliacines dėžutes. Dažniausiai naudojamos potinkinės įleidžiamos dėžutės, jų nesimato, bet tai nereiškia, kad tinka pačios pigiausios. Dažnai tokias dėžutes keblu sumontuoti, tenka ilgai krapštytis, o ir sumontavus jos ne visada būna stabilios.
Instaliacines montažines dėžutes reiktų rinktis pagal jungiklių ar kištukinių lizdų mechanizmo skersmenį ir gylį, atsižvelgiant į korpuso plastiko kokybę, pagal sandarumą, kad į dėžutę nepatektų tinko, glaisto masės. Žvelgiant tik iš techninės pusės, elektrikai mėgsta JUNG SCHUKO® jungiklius ir kištukinius lizdus dėl paprasto, saugaus ir tvirto montavimo, šio gamintojo prietaisai turi atraminį žiedą, laidų griebiklį, su kuriuo lengva sujungti laidus.
Atnaujinant elektros instaliaciją daugeliu atvejų ne tik keičiama kištukinių lizdų ir jungiklių vieta, bet ir didinamas jų kiekis. Ekonomiški ir patogūs sprendimai yra sumontuoti prietaisus drauge. Jeigu dar neaišku, kokių matmenų bus miegamojo lova, dvigulei lovai tarpas tarp kištukinių lizdų/jungiklių blokų centrų turėtų būti 2 metrai 20 centimetrų, aukštis nuo grindų - 60 cm. Standartinis sieninių šviestuvų aukštis nuo grindų - 1, 30 cm.
Išmanūs Elektros Instaliacijos Sprendimai
Elektros instaliaciją galima atnaujinti ir padaryti daug patogesne nevedžiojant kabelių iš naujo. Šiuolaikinis sprendimas - belaidė namų valdymo sistema JUNG Home, kuri gali valdyti praktiškai viską: pradedant šviesos jungikliais, šviesos intensyvumo reguliatoriais, kištukiniais lizdais, termostatais, žaliuzėmis, baigiant arbatinuku ar televizoriumi.
Tai sistema, kurioje vietoje tradicinių jungiklių, rozečių ir kitų prietaisų naudojami elektroniniai jungikliai, rozetės, termostatai ir kiti valdymo prietaisai. Atnaujinant elektros instaliaciją tereikia senus jungiklius ir rozetes pakeisti valdomais per Bluetooth Mesh ryšį.
JUNG Home suteikia galimybę du (ar daugiau) jungiklių sujungti kartu belaidžiu būdu, leidžia padaryti valdymą iš kelių vietų, netempiant jokių papildomų laidų, nedarant statybinių darbų - kurie ir užtrunka, ir kainuoja. T.y. nereikia sienose pravedinėti laidų, po to tinkuoti, dažyti...
JUNG Home principas labai paprastas - visas elektros instaliacijos prietaisų valdymas vyksta per vietinį belaidį Bluetooth Mesh ryšį. Prietaisai veikia dirbdami kartu viename Bluetooth tinkle. Tik šiam ryšiui nereikalingas nei internetas, nei serveris.
JUNG Home prietaisai veikia patalpų viduje, iki 30 m atstumu, montavimui reikalinga įprastinė 230 V elektros instaliacija ir kartu su prietaisu komplektuojamas kabelis bei sieninis montavimo lizdas. Elektros skydelyje nieko keisti nereikia.
Su JUNG Home sistema be jokio remonto labai patogu atnaujinti elektros instaliaciją ne tik bute, bet ir name. JUNG Home jungikliai, kištukiniai lizdai, termostatai, judesio davikliai, žaliuzių, garažo vartų pakėlimo ir nuleidimo, durų ir vartų atidarymo, kiemo apšvietimo jungikliai visiškai nesiskiria nuo klasikinių ir visiems įprastų JUNG ar kito gamintojo rozečių ir jungiklių, išskyrus šviesos diodą dešinėje, kuris užsidega signalo priėmimo ir išsiuntimo metu. Signalas perduodamas pakopiniu principu - nuo vieno prietaiso antram, trečiam ir t.t.
Galimas valdymas ir konfigūravimas ekrane, pritvirtintame ant sienos, bet patogiausias - per programėlę telefone. JUNG Home sistemos montavimas yra toks pat, kaip ir įprastinės 230 voltų elektros instaliacijos, kištukiniams lizdams rekomenduojama naudoti 60 mm gylio instaliacines montavimo dėžutes. Jeigu keičiant seną instaliaciją nauja JUNG Home neužtenka dėžutės gylio, galima naudoti padidinto aukščio rėmelį.
JUNG Home skirta ne tik elektros instaliacijos atnaujinimui, bet ir papildymui šiuolaikinėmis funkcijomis, nes galimas labai įvairus valdymas ir parametrų reguliavimas per Bluetooth Mesh, integracija su valdymu balsu per Alexa ar Google Home, per IoT debesį su Samsung SmartThings tinklo gaminiais arba per nepriklausomą debesį, pvz., Mediola IQONTROL. Dar niekada išmaniųjų namų sukūrimas nebuvo toks paprastas ir lengvas.
Elektros Instaliacijos Darbų Kainos
Pateikiami realūs skaičiai (kaina, žinoma, varijuoja priklausomai nuo meistro, atvejo, miesto, laiko ir t.t. Taskas apie 9-10eu eina. Skydelis atskirai manau. SkaiciuokTai ne tik uz taska skaicuoja bet ir uz strobu daryma jeigu reikes nuvest gysla 20m per bloka tai tikrai ne 10eu paims uz taska.
Pas mane buvo blokinis 64 kvadratu 3 kambariu irgi keiciau visa elektra ir skydine namuose pasidariau ,kad nereiktu i laiptine iseit automatu ijungti/isjungti sudejo 12 automatu(nes pacioje skydineja buvo 1 automatas). Kiekvienam kambary prideta po 3 razetes ir jungikliui taskas taip pat prie razetes eina interneto ir tv kabelis kiekvienam kambari. Pridejau razetes virtuvei 4 , kaitlentei , ir vonioje. Viskas vyko pries 2 metus kainavo 1300 padare per 3 dienas.
Iš dviejų lentelių galima daryti išvadą, kad 70% kainos sudaro darbai, kurie reikalauja mažiausios kvalifikacijos. Taigi, jei norite realiai sutaupyti elektros instaliacijai, nepakenkiant smarkiai galutinei jos kokybei - patikėkite svarbiausius etapus geriausiems profesionalams, o visa kita - kad ir šiek tiek raukiančiam temoje giminaičiui (arba atlikite patys).
