Vieno Aukšto Namo Stogo Konstrukcijų Tipai

Stogo konstrukcija yra vienas svarbiausių namo elementų, užtikrinantis apsaugą nuo aplinkos poveikio ir turintis įtakos pastato estetikai. Vieno aukšto namams stogo pasirinkimas yra ypač reikšmingas, nes jis daro didelę įtaką pastato išvaizdai ir funkcionalumui. Šiame straipsnyje apžvelgsime įvairius vieno aukšto namų stogų konstrukcijų tipus, jų ypatybes, privalumus ir trūkumus.

Santvara - viena iš efektyviausių konstrukcijų lyginant konstrukcijos svorį ir jos laikomosios galios santykį. Tai reiškia, kad santvara yra labai racionali ir ekonomiška konstrukcija. Vienas iš santvarinių konstrukcijų tipų yra medinė santvara su metalinėmis dygiuotomis plokštelėmis (1 pav.).

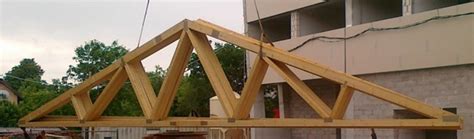

1 pav. Medinė santvara su metalinėmis dygiuotomis plokštelėmis

Konstrukcijos gaminamos pagal LST EN 14250:2010 standartą. Gamyboje naudojama sertifikuota, dažniausiai C24 stiprumo klasės mediena pagal LST EN 338 standartą. Kiekvienas projektas ir konstrukcija yra projektuojama individualiai pagal architektūrinę užduotį ir apkrovų visumą tenkančią atitinkamai konstrukcijai. Tokios konstrukcijos labai lanksčiai pritaikomos įvairių tipų stogams.

Stogo Tipų Kategorijos

Stogų tipus galima suskirstyti į tris kategorijas:

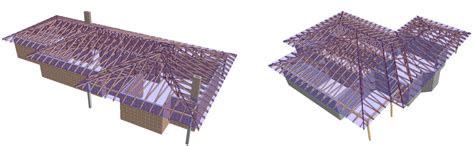

• Paprastos geometrijos stogai (2 pav.).
• Standartinės geometrijos stogai (3 pav.).
• Ypatingai sudėtingos geometrijos stogai (4 pav.).

2 pav. Paprastos geometrijos stogai

3 pav. Standartinės geometrijos stogai

4 pav. Ypatingai sudėtingos geometrijos stogai

Dažniausiai stogas susideda iš trijų pagrindinių konstrukcijų tipų:

• Pagrindinė konstrukcija „T“ (6 pav.).
• Pagrindinė konstrukcija su nuopjova - tipas „V“ (7 pav.).
• Šalutinė konstrukcija - tipas „S“ (8 pav.).

6 pav. Pagrindinė konstrukcija „T“

7 pav. Pagrindinė konstrukcija su nuopjova - tipas „V“

8 pav. Šalutinė konstrukcija - tipas „S“

Naudojant medines santvaras jos iš karto gali būti impregnuotos antipirenais ir pasiekti B-s2, d0 degumo klasę. Konstrukcijos atsparumo ugniai reikalavimas R įvertinamas inžinierių, per medienos anglėjimo greitį gaisro metu. Konstrukcijos gali būti suprojektuotos, taip, kad atitiktų griežčiausią R 120, reikalavimą.

Naudojant santvarinę stogo konstrukcijų sistemą dažniausiai pakanka išorinio perimetro sienų, stogo atrėmimui. Santvarinės sistemos lanksčiai pritaikomos visų tipų statiniams ir jų konstrukcijoms. Jos gali atlaikyti ir papildomas apkrovas, tokias kaip saulės kolektoriai ar saulės foto elementų blokai.

Stogo elementai ir jų montavimas

Visų šlaitinių stogų montavimas prasideda nuo gegnių. Gegnynas skirtas tam, kad į laikančiąsias sienas tolygiai nukreiptų paties stogo, ant jo krentančių kritulių ir jį plėšiančio vėjo apkrovas. Daugiausia stogą spaudžia ne kas kita kaip žiemą iškritęs sniegas. Sniego svoris gali sudaryti 60 proc. viso stogo konstrukcijai tenkančio krūvio. Vėjo apkrova sudaro apie 17 proc., o paties stogo danga - iki 13 proc., net jei tai - masyvios čerpės ar nendrės.

Apkrova stogo konstrukcijoms skaičiuojama ne mažesnė kaip 600 kg/m². Jei projektuojate masyvią stogo dangą ar statote regione, kuriame iškrinta daug sniego, galima tiesiog šiek tiek tankiau įrengti gegnes. Standartinis atstumas tarp gegnių daromas pagal labiausiai paplitusios stogų šiltinamosios medžiagos - mineralinės vatos plotį - 60 cm. Jei naudojama lengvesnė stogo danga - skardos lakštai, bituminės čerpės ar beasbestis šiferis, gegnes pakanka montuoti kas 90 cm.

Gegnės gaminamos iš spygliuočių medienos, mat Lietuvoje šių medžių daugiausia, jų mediena mažiausiai klaiposi ir nelinkusi pūti. Kameriniu būdu mediena džiovinama iki 18-20 proc., tada dengiama antiseptikais ir antipirenais. Dažniausi gegnių matmenys - 50 × 200 ir 60 × 200 mm, jei daromi didesni atstumai - 80 × 200 mm. Gegnės prie kraigo jungiamos varžtais, plokštelėmis arba dygiuotomis plokštelėmis - priklauso nuo stogo konstrukcijos. Tvirtinamos ir ilgasriegiais strypais, ir trapecijos formos mediniais antdėklais.

Stogo apačioje gegnės remiasi į mūrtašį - horizontalų rąstą, guldomą ant sienos. Mūrtašis suvienodina apkrovą, namo sienoms perduodamą stogo konstrukcijos. Dažniausiai naudojami 150 × 150, 200 × 200 arba 150 × 200 mm matmenų rąstai. Prie mūro jie priveržiami maždaug kas metrą, nepamirštant po jais pakloti hidroizoliacijos, kad tiesiogiai nesiliestų prie mūro.

Ilgos gegnės gali linkti, tad šiam įlinkiui sumažinti naudojamos horizontalios stygos, sukabinančios gegnių porą didžiausio galimo jų įlinkio vietoje. Jei gegnės nepavyksta daryti ištisinės, ją galima sudurti. Sudūrimą geriau daryti ten, kur yra atrama, taip bus tvirčiau.

Sumontavus gegnes, ant jų klojama izoliacinė plėvelė. Tai gali būti difuzinė plėvelė, jei stogas šiltinamas, arba priešvėjinė - jei šiltinama perdanga. Plėvelės tarpusavyje jungiamos su 10-15 cm užlaida, kuri būtinai suklijuojama dvipuse lipnia juosta. Kai kurios plėvelės gaminamos jau lipniu kraštu. Pasirūpinkite, kad stogo apačioje būtų paliktas pakankamo pločio plėvelės kraštas, kuris bus įleistas į pastogėje montuojamą lietlovį. Šitaip perteklinė stogo konstrukcijos drėgmė, susikondensavusi ant plėvelės, nubėgs tiesiai į lietaus vandens nuleidimo sistemą.

Tolesnis veiksmas - išilginių grebėstų („makaronų“) montavimas. Jie tvirtinami išilgai stogo ant gegnių ir yra nepakeičiami dėl kelių priežasčių. Pirmiausia, grebėstai užtikrina pakankamą oro cirkuliaciją po stogo danga. Be to, grebėstais suformuotas tarpas sudaro galimybę nutekėti susidariusiam kondensatui. Pagal statybos techninio reglamento reikalavimus minimalus oro tarpo dydis turi būti 20 mm, tad toks parenkamas mažiausias „makarono“ storis. Plotis nustatomas pagal gegnę ir gali būti 50-70 mm.

Ant išilginių grebėstų montuojami skersiniai grebėstai, o ant jų jau klojama pati stogo danga. Iš esmės grebėstų matmenys priklauso nuo dengiamos dangos tipo, gegnių žingsnio, stogo apkrovos ir nuolydžio. Grebėstų matmenų rekomendacijos dažniausiai nurodomos dangų montavimo instrukcijose, vis dėlto kokie tinkami būtent jūsų namo stogui, geriausiai gali pasakyti stogo konstrukcijas projektuojantis ir skaičiuojantis specialistas.

Stogo dangos pasirinkimas

Stogą dengti, atsižvelgdami į savo skonį ir turimą biudžetą, galite skarda, čerpėmis, beasbesčiu šiferiu, šiaudais, malksnomis, bituminėmis čerpelėmis ar net akmeniu. Renkantis dangą, atsižvelkite į kelis esminius niuansus:

• Stogo dangą derinkite prie pastato tipo.
• Derinkite prie architektūrinės stogo konfigūracijos: vienur labiau tinka skardos lakštai, o kitur patogiau montuoti čerpes.
• Derinkite stogą prie aplinkos, atkreipkite dėmesį į deklaruojamą dangos eksploatavimo laiką.
• Įvertinkite, kiek galite sau leisti, neprarasdami kokybės.

Stogo kaina sudaro apie ketvirtadalį namo kainos, tad investicijos į jį turi būti labai kruopščiai apgalvotos.

Visus stoglangius, kaminus, vėdinimo kanalus ir kitas angas reikėtų numatyti taip pat dar rengiant projektą ir, kiek įmanoma, to projekto laikytis.

Apskaičiuota, kad stoglangiai šviesos įleidžia 40 proc. daugiau nei sienose montuojami vertikalūs langai. Spręsdami, kiek norite įsistatyti stoglangių, nepamirškite, kad jų stiklo plotas turėtų sudaryti ne mažiau kaip 10 proc. patalpos grindų ploto. Šitaip patalpos bus pakankamai apšviestos.

Stoglangių matmenys turėtų būti pasirenkami taip, kad per juos į patalpą patektų kuo daugiau dienos šviesos. Reikėtų atsižvelgti į stogo nuolydį ir atstumus tarp gegnių. Tarkim, kuo mažesnis nuolydis, tuo ilgesnis turėtų būti langas, o plotis paprastai parenkamas taip, kad langas tilptų tarp gegnių. Atstumas tarp gegnės krašto ir stoglangio rėmo turėtų būti po 20-30 mm iš kiekvienos pusės.

Stoglangių įstatymo aukštis parenkamas pagal aplinkybes. Be to, turi būti patogu langą atidaryti ir uždaryti. Tad apatinis lango rėmas gali būti 90-110 cm nuo palėpės grindų. Viršutinis rėmas, kuriame yra atidarymo rankenėlė, galėtų būti 185-220 cm aukštyje nuo grindų. Jei stoglangio atidarymo vyriai yra lango viršuje, tai jų apatinis kraštas nuo grindų turėtų būti apie 120 cm. Jei langai projektuojami aukštai, jie atidaromi ir uždaromi specialiomis lazdelėmis ar patogiu nuotolinio valdymo pultu.

Stoglangiai montuojami po to, kai stogas uždengiamas plėvele ir užkalami skersiniai grebėstai, kuriems paprastai naudojami 50 × 50 mm tašai. Langai laikosi ant šių skersinių grebėstų. Nuo gegnių stoglangis atskiriamas šilumos izoliaciniu sluoksniu. Difuzinė stogo plėvelė prapjaunama ir užlenkiama ant laikančiojo rėmo, kampai suklijuojami metalizuota lipnia juosta. Pradžioje dedamas izoliacinis rėmas, kuris tvirtinamas kampuose ant papildomų skersinių grebėstų. Ant izoliacinio rėmo dedamas rėmas, kuris laikys varčią. Montuoti langą reikėtų išėmus varčią. Tada montuojama varčia, ją subalansavus, užsandarinami kraštai tarp rėmo ir gegnės. Priklijuojama apsauginė išorinė plėvelė, sumontuojamas vandens nutekėjimo latakas. Iš vidaus angokraščiai izoliuojami kieta akmens vata. Dedama stoglangio garo izoliacija ir sujungiama su stogo garo izoliacija, tada montuojama apdaila.

Kamino jungtį su stogu geriausia apskardinti, nebent projekte numatyta kitaip. Kadangi skardinant geriau į kaminą nesukti jokių varžtų, pagaminamas jį apspaudžiantis skardinimo rėmas. Virš stogo kaminas turi iškilti tiek, kad susidarytų gera trauka ir nekiltų gaisro pavojaus.

Jei kaminas nuo kraigo nutolęs iki 1,5 m, tai virš kraigo jis turi iškilti ne mažiau kaip 0,8 metro. Jei yra 1,5-3 m atstumu, tai neturėtų būti žemesnis už kraigą. O jei kaminas iškilęs daugiau kaip 3 metrus, tuomet nuo kraigo brėžiame įsivaizduojamą 10 laipsnių žemyn pasvirusią liniją, kurios sankirta su kamino ašimi parodo reikiamą kamino aukštį. Geriausią trauką garantuoja anga, esanti virš stogo kraigo.

Nepamirškite, jog naujosiose Šildymo sistemų, naudojančių kietąjį kurą, gaisrinės saugos taisyklėse (nuo 2014 m. gegužės 1 d.) numatyta, kad nuo neizoliuoto keraminio, ketaus, betoninio ir metalinio jungiamojo dūmtakio sienelių turi būti išlaikomi ne mažesni kaip 50 cm atstumai iki degių medžiagų statinio konstrukcijų - gegnių ir grebėstų. Jei dūmtraukio paviršius izoliuotas storesne nei 5 cm nedegia medžiaga, šį atstumą galima sumažinti iki 25 cm.

Stogo renovacija

Per pažeistą ir nesandarią seną stogo dangą, prastai pritvirtintą hidroizoliaciją drėgmė pakliūva ant stogo konstrukcijų medienos ir ją pažeidžia. Pašalinę renovuojamo stogo dangą ir grebėstus, pirmiausia įvertinkite fizinę gegnių būklę. Ar jos nepapuvusios, ar nepažeistos kinivarpų, ar pernelyg neįlinkusios ir neišsikraipiusios. Pažeidimai dažniausiai taisomi abejotinas gegnes dubliuojant naujomis. Senuose namuose pažeistas gegnes dažniausiai nepatogu pašalinti, nes tektų pažeisti pernelyg daug apdailos, kurią paskui pernelyg sunku atkurti. Pažeista gegnė sutvirtinama, prie jos medvaržčiais glaudžiai prisukant naująją taip, kad šiai atitektų konstrukcijos svoris. Ji taip pat turėtų apkrovą perduoti mūrtašiui. Sutaisius gegnes, užklojama stogo plėvelė, sukalami grebėstai ir paklojama nauja danga.

Stogo šiltinimas

Jei nusprendėte šiltinti ne perdangą, o pačius stogo šlaitus, tai galima padaryti iškėlus gegnes - arba vėliau, iš vidaus. Pirmuoju atveju, kai gegnės jau sumontuotos, iš vidinės stogo pusės prie gegnių pritvirtinamas virvelių tinklas, kuris sulaikys šiltinamąją medžiagą, kad toji nenukristų žemyn. Ant virvelių tarp gegnių suklojami mineralinės vatos dembliai, ir visa ši konstrukcija iš viršaus užklojama difuzine plėvele.

Jei nusprendėte šiltinti stogą vėliau, jau uždengus jį, - šiltinamąją medžiagą iš pastogės vidaus įsprauskite tarp gegnių ir užfiksuokite virvelėmis. Tada, prikalus iš vidaus skersinius grebėstus, pravartu įtaisyti ir antrąjį - plonesnį, maždaug 5 cm storio, šiltinamąjį sluoksnį. Izoliacinė medžiaga montuojama taip, kad užklotų pirmojo sluoksnio siūles ir šitaip sumažintų šilumos tiltelius. Garo izoliaciją geriausia montuoti tarp pirmojo ir antrojo šiltinamųjų sluoksnių, atidžiai užsandarinant visas sujungimo vietas, mat šitaip mažiausia tikimybė jai būti pažeistai montuojant vidaus apdailą.

Stogo Tipų Palyginimas

Renkantis stogo tipą svarbu atsižvelgti į keletą praktinių klausimų: koks bus stogo nuolydis ir ar reikės palėpės? Taip pat svarbu atsižvelgti į namo tipą (mūrinis, skydinis, karkasinis, rąstinis) ir jo vietą (individualių namų kvartale, atviroje vietoje, pamiškėje, o gal prie ežero?).

Šioje lentelėje pateikiami dažniausiai naudojami stogų tipai, pradedant nuo pigiausio/paprasčiausio iki brangiausio/sudėtingiausio:

Renkantis stogo tipą ir jo dangą visada naudinga pasitarti su keliais specialistais. Vienas jų - architektas, kuris patars ir dėl pačios dangos pasirinkimo, ir dėl spalvų. Svarbu pasikonsultuoti ir su stogdengiais, nes jų ir gamintojų atstovų nuomonės kartais išsiskiria.
