Elektros Instaliacija Mediniame Name: Reikalavimai ir Saugumo Aspektai

Įrengiant elektros instaliaciją mediniame name, būtina atsižvelgti į daugybę reikalavimų ir saugumo aspektų. Šiame straipsnyje aptarsime svarbiausius iš jų, įskaitant planavimą, medžiagų pasirinkimą, montavimo ypatumus ir gaisrinės saugos reikalavimus.

Elektros Instaliacijos Projektavimas ir Planavimas

Prieš pradedant įrengti vidaus elektros tinklą, būtina atlikti išsamų projektavimą ir planavimą. Tai apima:

• Apkrovos apskaičiavimą: Būtina apytiksliai apskaičiuoti būsimas apkrovas (naudojamų elektros prietaisų galingumą). Daugiau 2-3 kW galios jungti į vieną liniją nerekomenduojama. Priklausomai nuo prietaisų išdėstymo ir galios, gali keistis saugiklių ir laidų parametrai, instaliacijos schema.
• Kištukinių lizdų ir jungiklių išdėstymo planavimą: Reikia numatyti patogiausias vietas kištukiniams lizdams (rozetėms) ir jungikliams. Taip pat reikia numatyti papildomus sujungimus ir vietas, technines galimybes, parinkti atitinkamus sujungimo ir komutavimo elementus.
• Saugos priemonių numatymą: Elektros instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji atitiktų Gaisrinės saugos pagrindinius reikalavimus.

Vidinė Elektros Instaliacija: Atvira ar Paslėpta?

Vidinė elektros instaliacija gali būti atvira arba paslėpta.

• Paslėpta instaliacija: Dažniausiai naudojama mūriniuose namuose. Naujos statybos skydinio ar karkasinio namo elektros instaliacija dažniausiai būna paslėpta, instaliacinės dėžutės būna sudėtos į skydus gamykloje, o karkasiniame name ertmė tarp šiltinimo apkalos (dažniausiai OSB plokščių) ir apdailos panaudojama instaliacijai.

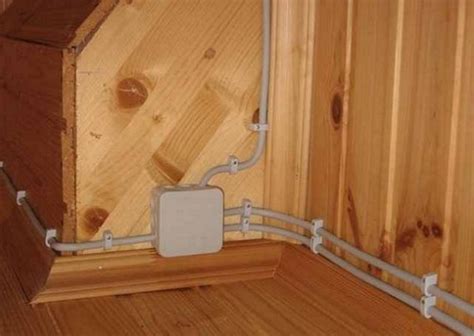

• Atvira instaliacija: Šis tipas dažniausiai naudojamas mediniuose namuose arba patalpose, kur paslėpta instaliacija yra sudėtinga arba neįmanoma įrengti.

Reikalavimai Elektros Kabeliams ir Laidams

Reikalavimai elektros kabeliams ir laidams mediniame name nesiskiria nuo reikalavimų elektros instaliacijai vienbučiuose ir dvibučiuose namuose, mažiausia elektros kabelių ir laidų degumo klasė - Eca. Nuo 2017 metų birželio 1 d. vadovaujantis Lietuvos standartu LST EN 13501-6:2014.

Instaliacijai naudojamų laidų ir kabelių izoliacija impregnuota medžiaginė izoliacija ir apvalkalas turi atitikti tiesimo būdą, aplinkos sąlygas ir tinklo vardinę įtampą. Pagal Lietuvos standartą LST HD 60364-5-52.

Kabelių ir laidų pasirinkimas

24. Laidus, kabelius ir instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas. Instaliacijai naudojamų laidų ir kabelių izoliacija impregnuota medžiaginė izoliacija ir apvalkalas turi atitikti tiesimo būdą ir aplinkos sąlygas ir tinklo vardinę įtampą. Pagal Lietuvos standartą LST HD 60364-5-52 instaliacijos sistemos parenkamos vadovaujantis Taisyklių 1 priedo 4 ir 5 lentelėmis arba projektiniais sprendimais.

Medienos konstrukcijos ‘vaikšto’, todėl, jeigu pritvirtinti kabelį standžiai naudojant metalinius laikiklius, galimai tvirtinimas prapjaus izoliaciją arba pažeis gyslos geometriją. Dėl to tvirtinimas turi būti arba plaukiojantis (pvz. gofra ir kabelis viduje, kai gofra pritvirtinta, o kabelis juda laisvai), arba silpnesnis už kabelio (pvz.

Gaisrinės Saugos Reikalavimai

Įrengiant elektros instaliaciją, ypač mediniame name, būtina atsižvelgti į gaisrinės saugos reikalavimus. Energetikos ministerija primena, kad elektros linijų ir instaliacijos įrengimo taisyklių, 24 punkte nurodoma, kad laidus, kabelius ir instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas.

Instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji atitiktų Gaisrinės saugos pagrindinius reikalavimus, patvirtintus Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2010 m. gruodžio 7 d. įsakymu Nr. 1-338 „Dėl Gaisrinės saugos pagrindinių reikalavimų patvirtinimo“, ir patalpų interjerui keliamus architektūrinius reikalavimus.

Gaisrinės saugos inžinerinių sistemų kabeliai turi būti apsaugoti nuo gaisro ir mechaninio pažeidimo. Tokių sistemų kabeliai nuo tiesioginio ugnies poveikio turi būti apsaugoti ne mažesnio kaip EI 60 atsparumo ugniai atitvarinėmis konstrukcijomis arba tam tikslui naudojami specialūs ugniai atsparūs kabeliai, kurie užtikrintų tokių sistemų darbą ne trumpiau kaip 60 min.

Kaip instaliacija gali sukelti gaisrą? Yra du variantai: blogai padarytas sujungimas ir netinkamai parinkta kabelio apsauga. Kaip tokio atvejo išvengti? Planuoti instaliaciją taip, kad sujungimų būtų kuo mažiau ir srovė per juos nebūtų didelė. Daryti visus sujungimus prieinamus. Na, būtų gerai, kad sujungimo dėžė neturėtų tiesioginio kontakto su degiu paviršium. Kaip pasiekti? Daryti sujungimus kištukinių lizdų/jungiklių dėžėse, dėžes montuot į sienos karkasą, karkasą užpildyt akmens vata ar kita nedegia medžiaga.

Taip pat siekiant sumažinti gaisro pavojų mediniuose namuose arba medinėmis namo konstrukcijomis sumontuoti elektros kabeliai turėtų būti prijungiami prie papildomai sumontuotų skirtuminių srovių apsaugų (nuotėkio relių). Kiekvienas medinėmis konstrukcijomis sumontuotas elektros kabelis turi turėti PE apsauginio įžeminimo laidininką (geltonas su žalia juosta), kuris turi būti prijungtas prie namo apsauginio įžeminimo gnybtų, nes tik tuomet galima tikėtis, kad esant gedimui elektros instaliacijoje ar elektros įrenginiuose skirtuminių srovių apsauga (nuotėkio relė) suveiks efektyviai ir apsaugos net tik nuo atsiradusios įtampos įrenginio korpuse poveikio, bet ir nuo galimo gaisro židinio atsiradimo.

Elektros Instaliacijos Įrengimas Laiptinėse

Pagal SPECIALIŲJŲ PATALPŲ IR TECHNOLOGINIŲ PROCESŲ ELEKTROS ĮRENGINIŲ ĮRENGIMO TAISYKLĖS (SPTPEĮĮT), 2013 m. 20. Iš butų ĮAS išeinančių kabelių (laidų), nutiestų laiptinėje iki pagrindinės SS, apsaugai buto ĮAS prieš elektros skaitiklius turi būti įrengiami automatiniai saugikliai. Jų vardinės srovės apskaičiuojamos pagal kiekvienam vartotojui suteiktą leistinąją naudoti galią. Nuo ĮAS ar ĮASS iki vartotojo elektros įrenginių laidininkai turi būti tiesiami aukštų aikštelėmis, bendrojo naudojimo koridoriais, šachtomis ir pan.

Evakuoti(s) skirtose laiptinėse draudžiama įrengti bet kokios kitos paskirties patalpas, pramoninį dujotiekį, degių skysčių vamzdžius, tranzitinius elektros kabelius, elektros kabelius ir laidus (išskyrus elektros instaliaciją laiptinėms ir koridoriams apšviesti, elektros apskaitos skydelius), krovininius liftus ir išėjimus iš jų, šiukšlių šalinimo vamzdžius, taip pat įrenginius, sienos plokštumoje išsikišančius žemiau kaip 2,2 m nuo laiptų aikštelių ir jų pakopų.

Apšvietimo Reikalavimai Laiptinėse

Pagal Lietuvos higienos normos HN 98:2014 „Natūralus ir dirbtinis darbo vietų apšvietimas. Eil. √ apšvietos vienetas - liuksas (lx). Pagal tarptautinį standartą (kuris taikomas ir Lietuvoje) ISO 21542:2011 „Pastatų statyba. Pavojingose zonise, pvz., ant laiptų arba lygio pasikeitimo vietose kelyje, aplink duris ir prie komutikacijos ar informacijos sistemų, turėtų būti užtikrinamas tinkamas šviesos lygis.

Evakuacinis apšvietimas turi užtikrinti ne mažesnę kaip 5 lx apšvietą laiptinėse ir ties evakuaciniais išėjimais. Kokybiniai evakuacinio apšvietimo rodikliai turi būti priimami pagal LST EN 1838:2003 „Apšvietimo pritaikymas. Avarinis apšvietimas.

Elektros Lizdų Standartai

Skirtingose šalyse naudojami elektros lizdai neretai skiriasi dėl istorinių priežasčių. Kai kada šie skirtumai pasiteisina, nes skiriasi ir tinklo įtampa. Pavyzdžiui, JAV rinkai skirti prietaisai pritaikyti dirbti esant 110 V įtampai ir dažniausiai perdega įjungti į 230 V Europos šalių tinklą. Kitais atvejais (tarkim, Vokietija, Anglija ir Šveicarija) tinklo įtampa nesiskiria ir skirtingi lizdų standartai didele dalimi beprasmiški.

Dažniausios Klaidos Projektuojant Elektros Instaliaciją

Valstybinė energetikos inspekcija prie energetikos ministerijos, vertindama energetikos statinių statybos ar rekonstravimo projektų sprendinių atitiktį nustatytiems reikalavimams, pastebi, jog projektuose nenurodomi standartai, kabelių degumo klasės, konstrukcijos ir kitos kabelių savybės.

Leidimai Elektros Instaliacijos Darbams

Dažnai kyla klausimas, ar reikia specialių leidimų norint atlikti elektros instaliacijos darbus. Paprastai, specialių leidimų iš AB ESO ar Valstybinės energetikos inspekcijos elektros instaliacijos darbams nereikia. Tačiau, būtina atkreipti dėmesį į tam tikrus niuansus:

• Daugiabučių namų gyventojams: Būtų naudinga šiuos pakeitimus pasiderinti su bendrijos pirmininku arba namo administratoriumi, kad neužkliūtų bendrai naudojamose patalpose naujai montuojamo elektros kabelio techniniai ar estetiniai sprendimai.
• Plombų nuėmimas: Jeigu reikia nuimti nuo elektros energijos apskaitos prietaiso gnybtų dangtelio ar aut. išjungiklių gaubto/dangtelio plombas reikalingas leidimas iš elektros skirstomųjų tinklų operatoriaus (AB ESO). Dėl plombų nuėmimo turite susiderinti iš anksto. Baigus darbus reikia pranešti tam asmeniui, iš kurio buvo gautas leidimas, kad uždėtų plombas.
• Triukšmas: Greičiausiai instaliacijos keitimo metu bus keliamas triukšmas (naudojami perforatoriai ar pan.) dėl ko privaloma ne vėliau kaip prieš 7 kalendorines dienas iki šių darbų pradžios Savivaldybei pateikti informaciją apie triukšmo šaltinių naudojimo vietą, planuojamą triukšmo lygį ir jo trukmę per parą bei triukšmo mažinimo priemones.

Jeigu nedidinat galios ir neliečiate apskaitos ir norite pasikeisti tik įvadinį kabelį, tada jokių leidimų ar kažkokių popierinių dalykų nereikės. Jeigu yra užplombuota ir neprieinate prie įvadinio kabelio automatuko, patarčiau iš anksto perspėti ESO, kad atplombuosit ir kokiu tikslu tai darysite. Pabaigus darbus, paskambinsite dispečeriams ir atvyks uždėti plombą.

Elektros Energijos Kaupimo Sistemos (EEK)

Dalis gaminamos elektros energijos pertekliaus gali būti kaupiama elektros energijos kaupiklyje (EEK) ir sunaudojama vakare. EEK sistema įgalina sumažinti į ESO skirstomąjį tinklą generuojamą galią. Didinamas gaminančio vartotojo (GV) energetinis autonomiškumas (angl. self-sufficiency). Pvz. Namų ūkis su 5000 kWh el. energijos vartojimu per metus įsirengęs 10 kWp saulės elektrinę vidutiniškai pajėgus suvartoti iki 35 % dienos metu gaminamos el. energijos.

Jei namuose yra įrengta saulės elektrinė, tikslinga įvertinti esamos saulės elektrinės keitiklio (angl. inverter) technines galimybes prijungti suderinamą energijos kaupiklį.

Gamintojo nurodyta EEK talpa kWh yra idealus skaičius, naudingas palyginti rinkoje esančias EEK sistemas. Atkreiptinas dėmesys, kad visos EEK sistemos gali turėti skirtingą vadinamąjį iškrovos gylį (Angl. Deph of charge DoD) arba panaudojamą energijos kiekį (Angl. Usable energy).

Žemiau pateikiamos Vokietijos HTW Berlin universiteto parengtos EEK talpos parinkimo rekomendacijos namų ūkiui. Pvz. namų ūkiui vartojančiam per metus 5000 kWh el.

Jei vartotojo tikslas įsirengti EEK kaip rezervinį energijos maitinimo šaltinį, talpa turi būti parenkama atsižvelgiant į norimos autonomijos poreikį. T.y kiek valandų EEK sistema gali tiekti energiją pvz.

Namų ūkiams, kurie neturi didelės galios elektros įrenginių (pvz. elektromobilių krovikliai, momentiniai elektriniai vandens šildytuvai) pakanka 0,5 kW/ kWh galios EEK sistemos (Pvz.

Aukščiau pateiktos rekomendacijos galioja tais atvejais, kai EEK sistema siekiama padidinti namų ūkio energetinį autonomiškumą. Rinkoje paplitusios EEK sistemos naudojančios AC (kintamosios srovės) sistemos arba DC (nuolatinės srovės) sistemos topologiją. Skirtingų topologijų sistemos turi skirtingus energijos konvertavimo nuostolius. EEK sistemos su DC (nuolatinės srovės) tipo topologija dažnu atveju turi mažesnius energijos konvertavimo nuostolius nei AC (kintarmosios srovės) sistema. Skirtingų gamintojų EEK nuostoliai gali ženkliai skirtis.

Vidutinio efektyvumo (9,3 kWh talpos) ir didelio efektyvumo (11.5 kWh talpos) EEK sistemos metiniai energijos nuostoliai.

Iš aukščiau pateiktų pavyzdžių matome, kad EEK sistemos efektyvumas turi ženklią įtaką metiniams energijos nuostoliams. Visos sistemos svoris gali tūrėti įtakos renkantis EEK montavimo vietą. Pvz. Įrengiant EEK sistemą būtina atkreipti dėmesį į darbinę sistemos temperatūra (Angl. Operating temperature). Pvz. Vadovaujantis aukščiau pateiktu pavyzdžiu, A gamintojo sistema turi būti įrengiama šildomose ir vasarą gerai ventiliuojamose patalpose.

Su Tinklu ir Be Tinklo Veikiančios Sistemos

Rinkoje paplitę su tinklu veikiantys (Angl. Su tinklu veikiantys keitikliai neveikia sutrikus elektros energijos tiekimui iš ESO tinklo. Ribotas skaičius energijos kaupiklių modelių, kurie suderinami su keitikliu.

Be tinklo veikiantys (Angl.Autonominės sistemos EEK visada turi būti laikomas įkrautas ir panaudojamas tik esant energijos tiekimo sutrikimams ESO tinkle. Tokia sistema neatneša kitų papildomų naudų aprašo (didinamas energetinis autonomiškumas namų ūkyje). Vartotojui gali pakakti elektros energijos dingimo atveju autonomiškai užmaitinti tik svarbius būsto ar namo prietaisus tokius kaip šaldytuvas, elektrinė viryklė ar vandens siurblys.

Brangiausias sprendimas (be tinklo „Off grid“ veikiantis keitiklis brangesnis 30 -40 proc. Sprendimas neapsaugo nuo trumpo el. Trifazė EEK sistema turi ribotą galią tiekti energiją vienfaziams įrenginiams. Pvz.

Dalis rinkoje esančių sprendimų geba svarbaus prietaiso maitinimą perjungti nuo ESO tinklo per 0,02 sekundes (Angl. Min. Transfer Time on-grid to off-grid). Tokia sistema apsaugos svarbius prietaisus nuo trumpo (1-5 sec.) el.

Dažnu atveju trifazė EEK sistema pvz. su 6 kW galios keitikliu gali užmaitinti tik vienfazius svarbius prietaisus ir ribota galia (pvz. nedaugiau 2 ar 3 kW). Toks sprendimas netinkamas, jei planuojama užmaitinti pvz.

Žemiau pateikti duomenys individualaus namo, kuris turi įsirengęs 8 kWp saulės elektrinę ir 10 kWh elektros energijos kaupiklį. Konkrečiu pavyzdžiu tokios talpos kaupiklio realiai panaudojama talpa yra apie 9 kWh (90 proc.). Atkreiptinas dėmesys, kad šis namų ūkis geba efektyviai sunaudoti ženklią dalį dienos metu gaminamos elektros energijos. Gegužės - rugpjūčio mėn. sunaudojama virš 50 proc.

Galios srautų grafikas vasaros metu.

Dienos metu nuo 9:00 val. EEK yra įkraunamas (žalia linija) gaminama saulės elektrinės elektros energija. Vakare, nuo 19:00 val. esant mažai generacijai, kaupiklyje sukaupta elektros energija yra tiekiama namo vidaus tinklui (žalias plotas).

Saulės elektrinės pagamintos elektros energijos panaudojimo balansas 2022 m.

Vartotojas tiesiogiai suvartoja apie 30-35 % gaminamos elektros energijos kovo - rugpjūčio mėnesiais. Elektros energijos kaupiklis Kovo - Rugpjūčio mėnesiais įgalina papildomai 10 proc. Atkreiptinas dėmesys, kad vartotojas kaupiklį naudoją energetiniam autonomiškumui didinti. Kaupiklis pilnai iškraunamas vakare/naktį.

Teisės Aktų ir Standartų Laikymasis

Projektuojant ir įrengiant elektros instaliaciją, būtina laikytis galiojančių teisės aktų ir standartų. Elektros linijų ir instaliacijos įrengimo taisyklių, patvirtintų energetikos ministro 2011 m. gruodžio 20 d. Nr.

Atkreipiame dėmesį, kad Statybos įstatymo 24 straipsnio 24 dalyje pažymima, kad šio straipsnio 1 dalyje išvardyti statinio projektai turi atitikti Lietuvos Respublikos įstatymų, kitų teisės aktų, normatyvinių statybos techninių dokumentų reikalavimus, kurie galiojo tą dieną, kai buvo išduoti specialieji reikalavimai. Praėjus 5 metams po specialiųjų reikalavimų išdavimo ir tais atvejais, kai specialieji reikalavimai nebuvo išduoti, šio straipsnio 1 dalyje nurodyti statinio projektai turi atitikti Lietuvos Respublikos įstatymų, kitų teisės aktų, normatyvinių statybos techninių dokumentų reikalavimus, galiojusių prašymo gauti statybą leidžiantį dokumentą, kuris buvo priimtas, pateikimo dieną.

Todėl tuo atveju, jei statinio projektas buvo parengtas ir statybą leidžiantis dokumentas gautas dar prieš Elektros linijų ir instaliacijos įrengimo taisyklių pakeitimus ir Statybos produktų reglamento įsigaliojimą, taip pat prašymas gauti statybą leidžiantį dokumentą, kuris buvo priimtas, buvo pateiktas po 2017 m. Jei parengtą projektą norima koreguoti atsižvelgiant į įsigaliojusius pakeitimus, atkreipiame dėmesį, jog keičiant projektą turi būti atsižvelgiama į nuo 2017 m. birželio 1 d. įsigaliojusius Elektros linijų ir instaliacijos įrengimo taisyklių pakeitimus ir pasirenkami tokie inžineriniai sprendiniai, kurie neturėtų neigiamo poveikio statiniui.

Elektros Instaliacija Karkasiniame Name

Aišku galima imti Eca klasės kabelį (bent kokį), jį įvilkti į gofrą ir vuala. Bet aš asmeniškai siūlau naudoti prewired kabelius (pvz. Sutaupysite krūvą laiko ivelkant i gofrą. Realiai krūvą. Vos ne dvigubai greičiau bus; Tokio kabelio gofra dvigubai mechaniškai stipresnė už bent kokią iš atskirai parduodamų (vienasluoksnių); Ir pats kabelis, ir gofra Dca klasės.

Sujungimus daryti prie kištukinių lizdų/jungiklių. Karkasas leidžia laisvai naudoti pagilintas dėžes, tad vietos užteks. Į kištukinius lizdus vienas kabelis atėjo ir vienas išėjo. Ne daugiau. Su jungikliais gali būti visaip, bet ten mes galim naudoti WAGO ir viskas bus gerai. (Netinkamai panaudotas WAGO sujungimas, kaip ir belekoks kitas neteisingas techninis sprendimas gali kelti rimtą grėsmę, pavyzdys). Instaliacines dėžes planuoti taip, kad jas įleisti į vatos sluoksnį.

Šiuo atveju naudoti prewired kabelius prasmės nėra, nes mums reikia tik apsaugot kabelį nuo mechaninių pažeidimų dėl konstrukcijos pajudėjimo, ne daugiau. Reiškia reikia tvirtinti kabelius taip, kad jie galėtų esant poreikiui judėti per tvirtinimo elementus nepažeidžiant izoliacijos. Tokių tvirtinimo būdų krūva, bet aš siūlau naudoti aikšteles + dirželius. Kabelius tarpusavyje surišinėti normaliai, o prie tvirtinimo elemento (aikštelės) rišti be fanatizmo. Jeigu visą tą grožį uždengs gipsinės lubos, tuomet problemų išvis nėra.

Svarbu Atminti

Svarbu atminti, kad elektros instaliacijos darbai reikalauja specialių žinių ir įgūdžių. Jeigu nesate tikri dėl savo kompetencijos, rekomenduojama kreiptis į kvalifikuotus specialistus.

Elektros instaliacija naujame name - vienas svarbiausių darbų statybos procese. Mediniuose namuose elektros instaliacija reikalauja ypatingo dėmesio. Prieš pradedant elektros instaliaciją naujame name, būtina tinkamai suplanuoti darbus. Pirmiausia nuspręskite, kur bus išdėstyti pagrindiniai prietaisai, jungikliai ir lizdai. Mediniuose namuose svarbu naudoti tik kokybiškas ir sertifikuotas medžiagas. Elektros kabeliai turi būti atsparūs temperatūros pokyčiams ir gerai izoliuoti.
