Patalpų planų braižymas yra svarbus procesas, apimantis įvairius aspektus - nuo evakuacijos planų iki interjero dizaino. Šiame straipsnyje aptarsime skirtingus patalpų planų tipus, jų rengimo reikalavimus ir programinę įrangą, kuri gali padėti šį procesą supaprastinti.
Evakuacijos planų braižymas
Evakuacijos planai yra būtini visoms patalpoms, ypač ten, kur nuolat ar laikinai būna daugiau kaip 100 žmonių. Šie planai padeda užtikrinti saugų žmonių evakavimą gaisro ar kitos ekstremalios situacijos atveju.
Pagrindiniai reikalavimai, nusakantys gaisrinės saugos evakuacijos planų būtinumą ir specifikacijas, yra pateikti bendrosiose gaisrinės saugos taisyklėse:
- Draudžiama evakuacijos keliuose įrengti buitinių paslaugų ir nuomos punktus, prekybos vietas ir žaidimų automatus, jei sumažinamas reikalaujamas minimalus norminis evakuacijos kelio plotis.
- Koridoriuose, laiptinėse ir ant (virš) evakuacijos keliuose esančių durų turi būti evakuacijos kryptį nurodantys ženklai, kurių bent vienas turi būti gerai matomas iš bet kurio evakuacijos kelio taško.
Žmonių evakavimo planas turi būti pakabintas kiekvieno pastato visuose aukštuose (išskyrus gyvenamuosius namus), gerai matomoje vietoje, prie kiekvieno įėjimo ir (ar) išėjimo, kai pastatuose nuolat ar laikinai būna daugiau kaip 100 žmonių, taip pat, neatsižvelgiant į žmonių skaičių, mokslo paskirties pastatuose: vaikų darželiuose, lopšeliuose, bendrojo lavinimo, profesinėse ir aukštosiose mokyklose; gydymo paskirties pastatuose: ligoninėse, sanatorijose, slaugos namuose; viešbučių bei poilsio paskirties pastatuose. Žmonių evakavimo planas, jo simboliai ir tekstas turi būti matomi iš ne mažesnio kaip 1 m atstumo.

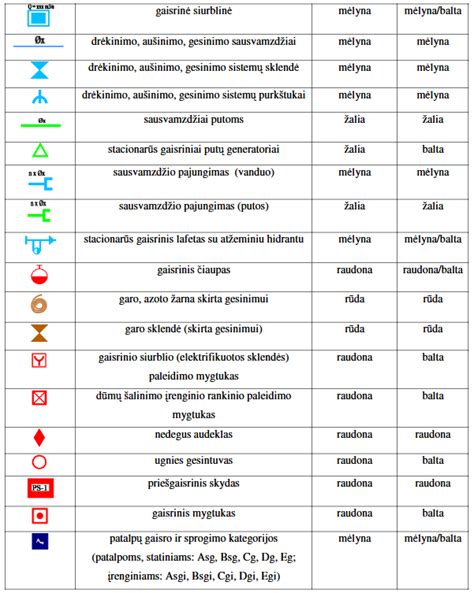

Evakuacinės krypties rodyklės turi rodyti visus evakuacinius išėjimus. Plane simboliai turi būti spalvoti.
Interjero dizaino planai
Interjero dizaino planai padeda vizualizuoti ir planuoti būsimą interjerą. Šie planai apima funkcinį baldų išdėstymą, patalpų zonavimą, apšvietimo planavimą ir santechnikos prietaisų išdėstymą.
Pagrindiniai interjero dizaino planų tipai:

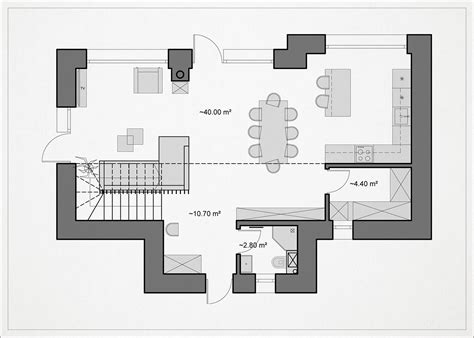

- Baldų išdėstymo planas: 2D planas, kuriame nurodomos tikslios baldų vietos ir jų dydžiai, atsižvelgiant į patalpos erdvių zonavimą, specifiką ir ergonomiką.
- Apšvietimo planas: 2D brėžinys, kuriame pavaizduoti visi elektros instaliacijos taškai, tokie kaip rozetės, jungtukai ir apšvietimas. Taip pat sužymėti visi atstumai ir aukščiai.
- Santechnikos planas: Planas, kuriame tiksliai nurodomi visi santechniniai prietaisai. Tai yra atstumai, aukščiai, karšto/šalto vandens bei nuotekų pajungimo vietos.
- Pertvarų planas: Reikalingas, kai yra perplanuojamos erdvės. Brėžinyje sužymėtos visos griaunamos ir naujai formuojamos pertvaros, pertvarų storiai, tipai, atstumai.
- Lubų planas: Atsižvelgiant į baldų ir apšvietimo išdėstymą paruošiamas lubų planas, kuriame nurodomi lubų tipai, sužymimos reikalingos nišos užuolaidoms ar paslėptam apšvietimui.
- Sienų išklotinės: Virtuvės baldams daromos sienų išklotinės, kuriuose nurodomi baldų matmenys, numatomos buitinės technikos vietos, spalvinis koloritas, durelių atidarymo kryptis ir kitos reikalingos detalės.
Fotorealistinė 3D vizualizacija padeda susidaryti viziją, kaip turėtų atrodyti jūsų interjeras. Interjero išklotinė tai sąrašas baldų, aksesuarų, įrangos, šviestuvų, plytelių, kilimų ir t.t.
Programinė įranga patalpų planavimui
Šiuolaikinės technologijos siūlo įvairias programines priemones, skirtas patalpų planavimui. Šios programos leidžia greitai ir lengvai kurti 2D ir 3D planus, modeliuoti interjerą ir vizualizuoti galutinį rezultatą.
Populiarios programos patalpų planavimui:
- Planner 5D: Daugiafunkcinė namų projektavimo ir interjero dizaino kūrimo programinė įranga su dirbtiniu intelektu.
- AutoCAD: Profesionaliems projektuotojams skirta pastatų, mašinų, mechaninių įrenginių, landšafto projektavimo sistema.
- 3DS Max, Maya, Lightwave: Erdvinio vaizdo projektavimo ir modeliavimo sistemos.
- Room Planner: Home Interior & Floorplan Design 3D: Programėlė, leidžianti išmatuoti erdvę, sukurti 2D ir 3D planus bei įrengti interjerą.
- IKEA Place: Virtualios realybės įrankis, leidžiantis tikro masto 3D modelius pastatyti savo erdvėje.
- MagicPlan: Patalpų projektavimo programa, sudaranti planus pagal vartotojų nuskaitytus vaizdus.
- Homestyler: 3D interjero dizaino programa su plačiu baldų ir apdailos medžiagų katalogu.
Šios programos padidina produktyvumą, palengvina komunikaciją tarp dizainerio, architekto ir kliento, suteikia daugiau kūrybinės laisvės ir padeda planuoti biudžetą.
| Programa | Aprašymas | Privalumai |
|---|---|---|
| Planner 5D | Daugiafunkcinė namų projektavimo programinė įranga | Intuityvi sąsaja, 2D/3D režimai, platus baldų katalogas |
| AutoCAD | Profesionali projektavimo sistema | Aukštas tikslumas, platus funkcionalumas |
| Room Planner | Programėlė interjero planavimui | Lengva naudoti, 2D/3D režimai, baldų ir apdailos medžiagų pasirinkimas |
| MagicPlan | Patalpų projektavimo programa pagal nuskaitytus vaizdus | Greitas planų kūrimas, 3D modeliavimas |
| Homestyler | 3D interjero dizaino programa | Platus baldų katalogas, "drag & drop" funkcija |
