Šilumos siurbliai oras-vanduo perduoda šilumą iš lauko į namuose esantį vandenį, kuris vėliau gali cirkuliuoti per radiatorius arba grindinio šildymo sistemas. Dėl technologijos efektyvumo šie šilumos siurbliai tapo prieinamais tiek naujos statybos, tiek renovuojamuose senos statybos būstuose. Juose įsirengti šilumos siurblį ypač patogu, nes iš esmės nereikia nieko ardyti ar remontuoti.
Jei norite suprasti, ką reiškia šilumos siurblio oras-vanduo įrengimas, nenuostabu, kad jis reikalauja kruopštaus planavimo ir kelių veiksnių apsvarstymo, įskaitant dydį, erdvę, vietą, apkrovos skaičiavimus, leidimus, vidaus įrenginius ir elektros reikalavimus. Šiame straipsnyje daugiausia dėmesio skirsime šilumos siurbliams oras-vanduo.
Nesvarbu, ar atnaujinate esamą sistemą, ar renovuojate namą, norėdami ją įrengti iš naujo, oro šilumos siurblio pasirinkimas yra svarbus sprendimas, kuris gali padėti sutaupyti daug energijos ir padidinti komfortą. Svarbu įsitikinti, kad jūsų namas tinkamas šilumos siurbliui oras-vanduo įrengti. Tam reikia patikrinti esamą šildymo sistemą ir suprasti naujos sistemos reikalavimus.
Renkantis šilumos siurblį oras-vanduo, svarbu nustatyti savo namo šildymo ir vėsinimo poreikius. Yra įvairių tipų šilumos siurblių oras-vanduo, kurių kiekvienas, priklausomai nuo pasirinkto modelio, pasižymi skirtingomis funkcijomis ir galimybėmis.

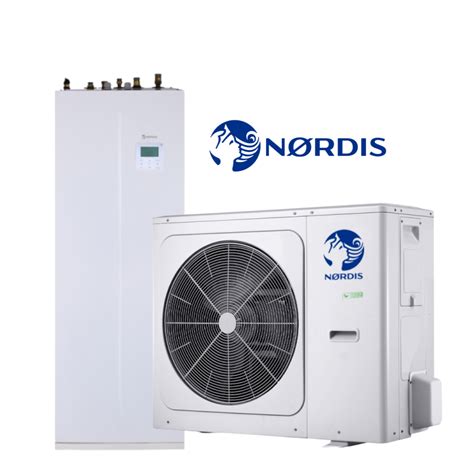

Šilumos siurblys oras-vanduo
Šilumos Siurblio Oras-Vanduo Vieta
Šilumos siurblio oras-vanduo vieta yra labai svarbi siekiant optimalaus veikimo ir efektyvumo. Lauko blokui parenkama užuovėja, todėl dažniausiai jie statomi prie sienos. Taip pat reiktų parinkti tokią vietą, kad namo viduje nesigirdėtų siurblio garso, rekomenduojama toliau nuo langų, ypač miegamųjų. Taip pat atsižvelkite į tai, kad šilumos siurblio darbas netrikdytų kaimynų.
Geriausia, kad įrenginys būtų tokioje vietoje, kur yra geras drenažas ir lengva prieiga prie lauko įrenginio. Rekomenduojama šilumos siurblio bloką statyti ant betoninio pamato, įrengti kondensato nuvedimą į lietaus kanalizaciją. Tarp namo sienos ir šilumos siurblio bloko turi būti mažiausiai 15 cm tarpas.
Šilumos siurblio atstumas nuo sklypo ribos nereglamentuotas, bet laikytina, kad jis priskiriamas inžineriniams statiniams. STR nurodoma, kad inžinerinio statinio atstumas neturėtų būti arčiau kaip 1 m iki kaimyninio sklypo ribos. Jeigu sklypas yra sodininkų bendrijoje, tuomet, kaip atsakė Valstybinė teritorijų planavimo ir statybos inspekcija, vadovaujamasi Sodininkų bendrijų įstatymu, kuriame nustatyta, kad pastatai turi būti statomi ne mažesniu kaip 3 m atstumu nuo sklypo ribos. Mažesniu atstumu pastatai gali būti statomi turint rašytinį kaimyninio sklypo savininko ar sodininkų bendrijos (kai sklypas ribojasi su bendrojo naudojimo teritorija) valdybos ar pirmininko sutikimą. VTPSI nuomone, šios nuostatos taikomos ir įrengiant pastato šildymo inžinerinę sistemą (šilumos siurblius), t. y.
Leidimai ir Patvirtinimai
Prieš pradedant montavimo darbus būtina gauti atitinkamus patikrinimus ir patvirtinimus. Generalinis rangovas gali padėti išsiaiškinti su vietos valdžios institucijomis, kokių leidimų ir reikalavimų reikia įrengimui. Be to, kai kurios vyriausybės siūlo subsidijų programą šildymo sistemoms pakeisti šilumos siurbliais. Tačiau šios subsidijos priklauso nuo gyvenamosios vietos šalies.
Vidaus Įrenginiai
Kaip ir oras-vanduo įrenginių (sieninių, grindų konsolių ir t. t.), yra įvairių vidaus įrenginių tipų, kuriuos galima prijungti prie šilumos siurblio oras-vanduo:
- Radiatoriai: Radiatoriai yra įprastas vidaus įrenginio, kurį galima prijungti prie šilumos siurblio oras-vanduo, tipas.
- Grindinis šildymas: Grindinis šildymas - dar viena patalpų sistema, kurią galima prijungti prie šilumos siurblio oras-vanduo.
- Ventiliatoriniai šilumokaičiai: Tai vidaus įrenginio tipas, kurį galima prijungti prie šilumos siurblio oras-vanduo. Jie dažnai montuojami ant sienos ir naudoja ventiliatorių šiltam arba šaltam orui cirkuliuoti patalpoje.
Pagrindiniai Montavimo Žingsniai
Nors šilumos siurblio oras/vanduo įrengimas savo jėgomis gali atrodyti ekonomiškas variantas, visiškai rekomenduojame, kad jį suplanuotų ir eksploatuotų kvalifikuotas specialistas. Šilumos siurbliui "oras-vanduo" įrengti reikia specialių įgūdžių ir žinių apie ŠVOK sistemas. Bandydami patys įrengti šilumos siurblį, galite sukelti pavojų saugai, neefektyviai dirbti ir padaryti brangiai kainuojančių klaidų.
Svarstant apie oro-vandens šilumos siurblio atnaujinimą ar įrengimą, akivaizdu, kad tai turėtų atlikti profesionalas.
Šilumos siurblio oras-vanduo montavimo procesas apima keletą pagrindinių žingsnių:
- Lauko įrenginio montavimas: lauko įrenginys turi būti montuojamas ant lygaus paviršiaus, atokiau nuo bet kokių kliūčių.
- Vidinio bloko įrengimas: vidinis blokas turėtų būti įrengtas vietoje, atitinkančioje jo dydį ir tipą, su pakankama prieiga techninei priežiūrai ir remontui.
- Šaldymo skysčio linijų prijungimas: kad šaldymo sistema veiktų tinkamai, šaldymo skysčio linijos turi būti sujungtos tarp vidinio ir išorinio blokų. Užtikrinkite, kad linijos būtų tinkamai izoliuotos ir jose nebūtų jokių nuotėkių.
- Elektros laidų prijungimas: elektros laidai turi būti tinkamai sumontuoti ir prijungti prie įrenginio. Kaip žinote, elektros ir elektros instaliacijos darbai yra sudėtingi, o juos atliekant patiems gali nutrūkti elektros tiekimas. Šilumos siurblio negalima prijungti neturint elektros tiekimo įmonės leidimo.
- Buitinio karšto vandens vamzdynų prijungimas: vamzdynai turi būti tinkamo dydžio ir izoliuoti, kad būtų sumažinti šilumos nuostoliai, įrengti taip, kad juos būtų galima lengvai pasiekti techninei priežiūrai ir remontui, ir prijungti prie tinkamos karšto vandens talpyklos ar rezervuaro, kad vanduo būtų tiekiamas pagal poreikį. Tinkami vamzdynai ypač svarbūs, kai siurblys naudojamas buitiniam karštam vandeniui ruošti.
- Bandymas ir paleidimas: ASHP įrenginys turėtų būti išbandytas ir paleistas, kad būtų užtikrintas tinkamas ir efektyvus jo veikimas. Tai apima šaldymo skysčio lygio patikrinimą, elektros sistemos išbandymą ir įsitikimą, kad įrenginys užtikrina pageidaujamą šildymo ir vėsinimo pajėgumą ir tai daro efektyviai.
Papildomi Reikalavimai
Katilinėje arba patalpoje, kur statomas vidinis modulis, turi būti įrengtas šildymo sistemos kolektorius arba vamzdynas su termofikatu. Sistema turi būti užpildyta termofikatu ir iš jos išleistas oras. Taip pat katilinėje turi būti ir šalto bei karšto vandens vamzdynas, 3F elektros įvadas, kabelis 2,5 kvadrato x5 (įrenginiui virš 10 kW - 4 kv.x5), automatinis išjungėjas 20 A-c (minimalus), atvestas iki vietos, kur bus montuojamas vidinis blokas.
Akumuliacinė arba karšto vandens talpa - kaip įkraunama baterija ar sandėlys šilumos pertekliui kaupti. Tai slėginis vandens indas, todėl jam keliami tam tikri reikalavimai, taip pat sujungimui su šilumos siurbliu, šildymo sistema ir karšto vandens ruošimu reikalingi tam tikri priedai. Akumuliacinės talpos veikimas pagrįstas vėsaus ir karšto vandens sluoksniavimosi principu: karštas vanduo kyla į viršų, o vėsus leidžiasi žemyn. Vienas siurblys į talpą pumpuoja šilumos siurblio sušildytą vandenį, tiek pat vandens patenka į šildymo sistemą. Iš viršutinės akumuliacinės talpos dalies siurblys tiekia karštą vandenį šildymo sistemai, į apatinę dalį patenka grįžtamasis atvėsęs vanduo. Iš šildymo sistemos tekantis grįžtamasis vanduo užima į šildymo sistemą paduodamo karštesnio vandens vietą.
NIBE Split ACVM 270
Išmaniosios Funkcijos ir Integracija
Šilumos siurbliai "oras-vanduo", kurie jau dabar giriami dėl savo efektyvumo, gali būti integruoti su išmaniaisiais termostatais (kitaip vadinamais išmaniaisiais skaitikliais), kad būtų optimizuotas energijos vartojimo efektyvumas ir užtikrintas geresnis šildymo ir vėsinimo poreikių valdymas. Šilumos siurbliai oras-vanduo taip pat gali būti integruoti su namų automatizavimo sistemomis, todėl įrenginį galite valdyti tiesiogiai naudodami programėlę išmaniajame telefone arba kompiuteryje. Galėdami valdyti sistemą nuotoliniu būdu, galite optimizuoti energijos suvartojimą, taip sumažindami išlaidas ir išmetamo anglies dioksido kiekį.
Priežiūra
Reguliari šilumos siurblio oras-vanduo priežiūra yra svarbi siekiant užtikrinti optimalų jo veikimą ir ilgaamžiškumą. Svarbu suplanuoti metinę oro/vandens šilumos siurblio techninę priežiūrą su kvalifikuotu ŠVOK rangovu. Geriausias laikas planuoti techninę priežiūrą yra prieš šildymo ar vėsinimo sezono pradžią (pavasarį arba rudenį). UAB „Ekoklima" visiems NIBE šilumos siurbliams ir kitai šildymo įrangai taiko asmeninį servisą.
Šilumos Siurbliai Oras-Vanduo: Efektyvus Šildymo Sprendimas
Šilumos siurbliai oras-vanduo yra energiją taupantis šildymo sprendimas, padedantis sumažinti anglies dioksido išmetimą ir energijos sąnaudas. Jie veikia paimdami šilumą iš lauko oro ir perduodami ją vandeniui, kuris vėliau cirkuliuoja per radiatorius arba grindinio šildymo sistemas. Šilumos siurbliai oras-vanduo yra efektyvi tradicinių šildymo sistemų alternatyva.
Šilumos siurbliai "oras-vanduo" yra energiją taupantis būdas reguliuoti patalpų temperatūrą ir gali padėti gerokai sumažinti anglies dvideginio pėdsaką. Energiškai efektyvaus šilumos siurblio oras-vanduo pavyzdys yra "Hitachi Yutaki S Combi R32 ". Šis modelis, kurio aukščiausias COP yra iki 5,25, o EER - iki 4,0, yra vienas efektyviausių Europos rinkoje (A+++) ir gali gaminti iki 60 °C karštą vandenį.
Šilumos siurbliai oras-vanduo yra efektyvi tradicinių šildymo sistemų alternatyva. Dėl aukšto pastatų energinio efektyvumo, šilumos siurblių technologijų progreso ir vis didėjančio efektyvumo, subalansuotos šilumos siurblių kainos ir palyginti nesudėtingo įrengimo, šildymo prietaisų rinkos lyderiais tampa oras-vanduo šilumos siurbliai.
Kaip rodo praktika, Švedijos šilumos siurblių gamintojo „NIBE Energy Systems" oras-vanduo šilumos siurbliai NIBE gali visiškai patenkinti tiek senesnių namų, tiek A, A+ ir A++ energinio efektyvumo pastatų šilumos poreikį.

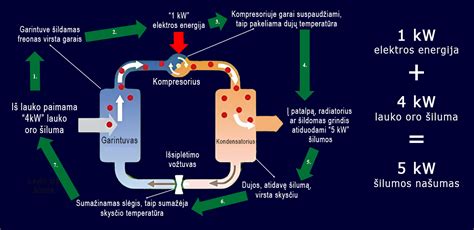

Šilumos siurblio veikimo principas
