Karkasiniai namai šiuo metu tampa vis patrauklesniu pasirinkimu statant individualius gyvenamuosius namus ar net ištisus namų kvartalus Lietuvos rinkoje. Šių namų statybos principas yra pakankamai paprastas - jie surenkami iš gamykloje pagamintų konstrukcinių elementų, vadinamų skydais. Architektai ir inžinieriai parengia statinio konstrukcijos brėžinius, pagal kuriuos pagaminami skydai su pilna statinio išorės apdaila. Pagaminti elementai pristatomi į statiniui numatytą sklypą ir yra surenkami.
Šiame straipsnyje apžvelgsime karkasinio namo statybos technologiją, jos ypatumus, privalumus ir svarbiausius aspektus, kuriuos būtina žinoti planuojant tokio tipo namo statybas.
Karkasinio namo privalumai
- Greita statyba: Skydinių namų statyba vyksta greitai - dažniausiai 2-4 mėnesiai nuo projektavimo iki įkurtuvių.
- Energijos efektyvumas: Atitinka griežtus energijos taupymo standartus, ypač aktualius Šiaurės ir Vidurio Europoje.
- Tvarumas: Naudojamos atsinaujinančios medžiagos (mediena), o statybos procesas sukuria mažiau atliekų.
- Jau keletą dešimtmečių gamyklose pagamintų namų statyba yra populiariausia statybos technologija pasaulyje. Pavyzdžiui, Jungtinėse Amerikos Valstijose 90% namų pastatyti iš medinio karkaso. Švedijoje 80%, Škotijoje 48% namų yra mediniai. Šie skaičiai nuolat auga ir kitose šalyse.
Karkasinio namo statybos etapai
Logi Prefab projektuose visas karkasinio namo statybų procesas - nuo brėžinio iki rakto - užtrunka nuo 12 iki 16 savaičių. Kiekvienam namo projektui statybos terminas nustatomas individualiai ir yra tikslinamas užsakymo metu, kadangi terminai priklauso nuo specialistų užimtumo, planuojamų darbų apimties.
Dažniausios karkasinio namo statybos klaidos (1 video)
Pagrindiniai karkasinio namo statybos etapai:
- Projektavimas: ruošiamas individualus arba standartinis namo projektas.
- Skydų gamyba: gamykloje surenkami sienų skydai: karkasas, izoliacija, garo ir vėjo izoliacija, galima ir lauko apdaila (priklauso nuo pasirinkimo).
- Karkaso montavimas: karkasas arba skydai statomas ant paruoštų pamatų.
- Komunikacijų įrengimas: sumontuojama skandinaviško tipo elektros instaliacija, kolektorinė vandentiekio bei nuotekų sistema, oras-vanduo šildymo sistema (dažniausiai).
Karkasinio namo konstrukcija
Skydinio - karkasinio tipo namų gamyba Europoje pradėjo vystytis prieš 50 metų. Būtent tokiuose namuose gyvena dauguma Vokietijos, Norvegijos, Suomijos ir kitų šalių gyventojų. Per paskutinius dešimtmečius šių namų gamybos technologija stipriai pasikeitė į gerąją pusę dėl naudojamų įrengimų bei naujų statybinių medžiagų.

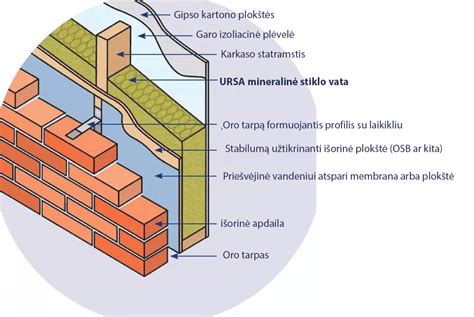

Namo konstrukcija susideda iš daugiasluoksnių plokščių, kurių pagrindą sudaro medinis karkasas iš laukinės ir vidinės pusių apkaltas OSB (orientuotų skiedrų) plokšte. Skydo vidinė dalis yra užpildyta akmens vata, tai leidžia pasiekti reikiamą šiluminę varžą. Tokia konstrukcija garantuoja stabilias šiluminės varžos charakteristikas bet kokiu metų laiku.
Energinis efektyvumas
Neabejotinai statant šiuolaikišką karkasinį namą daugiausia dėmesio reikia skirti jo energiniam efektyvumui. Vėsaus klimato zonoje senas namas sunaudoja apie 200 - 300 kW/m2 šilumos energijos per metus. Tuo tarpu A klasės namas - apie 30 - 50 kW/ m2 per metus. Brangstant energijos kainoms investicijos į aukštesnį energinį efektyvumą greitai atsiperka.
Tarp B klasės (apie 100-120 kW/m2/metams) ir A+ klasės (30-50 kW/m2/metams) statybos kaštų skirtumas yra apie 15 procentų. Tuo tarpu A++ klasės namo statybos kaina dėl reikalavimo naudoti atsinaujinančios energijos šaltinius Europoje gali išaugti net 30 procentų.
Esminis momentas tas, kad aukšto energinio efektyvumo garantija yra net ne šiltinamojo sluoksnio storis, bet namo sandarumas.
Šiltinimas
Optimalus karkasinio namo šiltinamojo sluoksnio storis yra apie 25 cm: 15 cm tarp sienos statramsčių ir po 5 cm iš išorės ir vidaus. Stogo šiltinamasis sluoksnis bus apie 30 cm, nes greičiausiai bus naudojamos didesnio pločio gegnės ir papildomas perdengimas iš vidaus. Papildomas sienų ir stogo šiltinamojo sluoksnio storinimas didelės įtakos energiniam efektyvumui neturi, tačiau gali prireikti norint gauti aukštesnę energinio efektyvumo kategoriją.
Daug svarbesni yra izoliacijos sluoksniai iš išorės ir vidaus, neleidžiantys susidaryti šilumos tilteliams per konstrukciją.
Sandarinimas
Karkasinio namo šiltinamojo sluoksnio sandarumas yra esminis momentas norint pasiekti aukščiausią energinio efektyvumo klasę. Optimali medžiaga sandarinimui yra plėvelės. Plėvelės turi būti "protingos" - praleidžiančios garus, sulaikančios vėją, orą, vandenį. Garo izoliacinė plėvelė iš vidaus saugo nuo garų patekimo į šiltinamąjį sluoksnį.
Ties langais ir durimis sujungiamos išorės vėjo izoliacinė ir vidaus garo izoliacinė plėvelė. Labai svarbu prieš apdailos darbus pravesti instaliaciją, kad vėliau plėvelė nebūtų pradurta. Tai labai dažna įvairių meistriukų klaida, vėliau gerokai mažinanti namo energetinį efektyvumą.
Mediniame karkase geriausia naudoti elastingas montavimo putas. Net ir sausas medis dėl drėgmės, temperatūros pokyčių keičia parametrus. Elastingos montavimo putos kartu susitraukia ir išsiplečia nekeisdamos savo savybių. Tuo tarpu kietos montavimo putos laikui einant gali sutrunyti ir prarasti reikalingas savybes.
Montavimo putas būtina izoliuoti nuo aplinkos. Veikiamos drėgmės ir ultravioletinių saulės spindulių montavimo putos greitai praranda savo savybes.
Karkasinio namo tvirtinimas
Daug kam atrodo, kad mūrinis namas yra patikimesnis, tvirtesnis. Tam, kad tokios savybės būtų naudingos, kad namas nesugriūtų, turi būti ekstremalios sąlygos - sprogimas, gaisras, žemės drebėjimas. Tačiau tokiu atveju gali neatlaikyti nei mūrinis, nei karkasinis namas. Normaliomis sąlygomis karkasinio ir mūrinio namo eksploatacijos laikas panašus.
Tvirtumą karkasiniam namui suteikia konstrukciniai mazgai ir tvirtinimo elementai. Todėl negalima taupyti tvirtinimo elementams. Žinomų kompanijų tvirtinimo elementai gaminami iš kokybiško metalo, laikui einant nepraranda savo savybių.
Karkasinio namo statika daug priklauso nuo tvirtinimo detalių kokybės. Vieni svarbiausių medinėje statyboje yra rygelių, vertikalių statramsčių, gegnių, grebėstų tvirtinimo kampuočiai ir plokštelės bei inkarinės vinys. Geriausia tvirtinimo detalių ieškoti specializuotose parduotuvėse, kurios turi patikimus tiekėjus.
Metaliniai kampai - kampuočiai naudojami dviejų medinių elementų sujungimui 90 laipsnių arba mažesniu ar didesniu kampu. Metaliniai kampuočiai būna perforuoti ir įvairių dydžių, priklausomai nuo paskirties. Karkasinio namo projekte kampuočių, plokštelių ir kitų tvirtinimo elementų matmenis ir specifikaciją nurodo konstruktorius.
Švedijos inžinierių sukurtos tvirtinimo detalės turi daug privalumų. Vienas jų - medžiaga, iš kurios gaminamos. Karštai cinkuoto plieno lydinys garantuoja tvirtinimo detalių atsparumą korozijai, ekstremalioms temperatūroms, drėgmei. Plokštelių bei kampų dizainas taip pat yra privalumas. Detalės sukonstruotos taip, kad užtikrintų nesudėtingą ir greitą montavimą, o tai savo ruožtu sutaupo pinigų ir laiko.
Karkasinio namo stogo įrengimas
Kaip žinome, šiluma kyla į viršų, dėl to stogas šiltinamas geriau nei sienos. Dažniausiai tai vyksta natūraliai, nes stogo sijos dažniausiai būna platesnės nei sienų statramsčiai.
Klasikinę viršutinės dalies stogo konstrukciją sudaro vėdinimo tašeliai, kurie tuo pačiu prispaudžia difuzinę plėvelę. Difuzinę plėvelę renkamės ne pagal bendrą svorį, bet pagal funkcinio sluoksnio svorį. Būtent jis sudaro didžiąją dalį plėvelės kainos. Funkcinis vidurinis sluoksnis garantuoja garų praleidimą, nepraleidžiant vandens. Jei gamintojas nerašo, koks funkcinio sluoksnio svoris, geriau rinktis kitą gamintoją.
Problematiškiausios vietos stoge - tai įvairių kaminėlių, dūmtraukių praėjimai pro jį, stoglangiai. Virš jų turi būti įrengiamas kondensato nutekėjimo lovelis. Jis dedamas įstrižai tarp dviejų vėdinimo tašelių leidžiant vandeniui nubėgti į gretimą tarpą.
Rekuperacija karkasiniame name
Karkasinis namas yra šiltas ir sandarus, todėl priverstinis vėdinimas yra būtina normalaus mikroklimato sąlyga, dėl to jis yra privalomas aukštos energinės klasės namuose. Vėdinimo sistema turi būti numatyta iš anksto, ventiliacijos projektas ruošiamas ŠVOK sistemų pakete.
Pagrindiniai vėdinimo sistemos komponentai - tai ortakiai ir rekuperatorius.
Ortakių tipai iš esmės naudojami du: tai cinkuoto plieno stačiakampiai arba apvalūs ortakiai ir gofruoti bei lankstūs PVC ortakiai.
Plieniniuose ortakiuose būna mažesni slėgio nuostoliai, vadinasi, reikalingi mažesni oro srautai, rekuperatorius ilgesnį laiką gali veikti ne visu pajėgumu. Tačiau skardiniams ortakiams reikia daugiau vietos. Jeigu jie montuojami lubose, vadinasi reikalingas didesnis lubų aukštis, bus didesnės medžiagų sąnaudos.
Gofruoti PVC ortakiai yra lankstūs, užima mažiau vietos, geriau slopina garsą, juos paprasčiau sumontuoti sienų ar lubų konstrukcijose, bet juose yra didesnis oro srauto pasipriešinimas. Vadinasi, rekuperatoriaus veikimas turės būti intensyvesnis, tokiu atveju reiktų numatyti jo galios rezervą. Lankstūs ortakiai yra kompaktiškesni, bet dažnu atveju reikia didesnio jų ilgio. Tačiau karkasiniame name tai ne problema, dažniausiai jie montuojami lubų ir sienų karkase.
Mediena karkasinio namo konstrukcijai
Vienas iš karkasinės statybos prietarų, kad užsandarinta mediena pūva. Tai netiesa, nes sandarinimo plėvelės laidžios garams. Daug svarbiau parinkti tinkamą medieną.
Yra kelios alternatyvos:
- Pirkti padžiovintą medieną, impregnuoti ir pjauti statybos vietoje.
- Pirkti sausą ir kalibruotą medieną ir ją susipjauti vietoje.
- Džiovinta ir graduota mediena gali smarkiai skirtis savo charakteristikomis.
Civilizuotai džiovinta ir graduota mediena žymima klasėmis, kurios parodo fizines medienos savybes.
Minimalūs reikalavimai stiprumo klasėms, nustatyti standarte EN 14081:2007
| Standartas EN 1912 | C14 | C16 | C18 | C22 | C24 | C27 | C30 | C35 | C40 |
|---|---|---|---|---|---|---|---|---|---|
| Atsparumas lenkimui N/mm2 | 14 | 16 | 18 | 22 | 24 | 27 | 30 | 35 | 40 |
| Atsparumas tempimui N/mm2 | 8 | 10 | 11 | 13 | 14 | 16 | 18 | 21 | 24 |
| Atsparumas slėgimui N/mm2 | 16 | 17 | 18 | 20 | 21 | 22 | 23 | 24 | 26 |
| Elastingumo modulis KN/mm2 | 7 | 8 | 9 | 10 | 11 | 12 | 12 | 13 | 14 |
| Tankis Kg/m3 | 200 | 310 | 320 | 340 | 350 | 370 | 380 | 400 | 420 |
Įrankiai karkasinio namo statybai
Viena iš sėkmingo karkasinio namo statybos sudėtinių dalių yra kokybiški ir našūs įrankiai. Jei samdote statybininkus jie dirbs su savo įrankiais, tačiau kai kuriuos darbus verta atlikti patiems. Tenka dažnai susidurti, kad kruopštumo reikalaujančius darbus geriau atlikti patiems. Nebent su namu dirbs patikima brigada atsakinga už visą procesą.
Karkaso surinkimo etape darbus pagreitins viniakalė. Patogiau naudoti mobilesnę dujinę viniakalę. Karkaso surinkimas pagreitėja net keliomis dienomis, ypač jei naudojamas supjautos karkasinės lentos.
Karkasinio namo pamatas
Karkasinis namas ar pirtis yra labai lengvas pastatas, todėl nereikia stiprių pamatų. Galima paruošti juostinius arba polinius pamatus. Poliniams pamatams verta įrengti betoninį rostverką, nors galimas ir medinis. Poliai turi remtis į stiprų gruntą, nes namo apkrovos tenka ne pamatams, o gruntui.

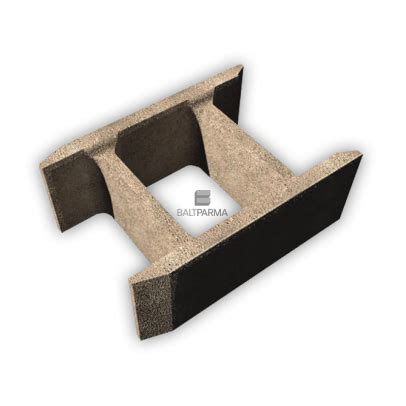

AB „GKG-3“ gamina tuščiavidurius betoninius blokelius pamatams, pamatų pagalves, armuotus pamatų blokus. Pamatiniai tuščiaviduriai blokeliai yra liktiniai klojiniai, užpildomi betonu. „GKG-3“ pamatinių blokelių pločiai yra 20, 25 ir 30 cm, ilgis - 50 cm, aukštis - 25 cm.
Pamato hidroizoliacija
Betoną reikia atskirti nuo medienos hidroizoliaciniu sluoksniu. Hidroizoliacija gali būti tepama arba padaroma iš juostų. Hidroizoliacijai naudojamas ruberoidas arba kitos vandeniui nelaidžios medžiagos.
Juostinės hidroizoliacijos privalumas, kad ją paklojus iš karto galima montuoti montuoti karkasą. Tačiau trūkumas, kad montuojant karkasą juosta gali pasislinkti, susilamdyti, suplyšti. Tepamos hidroizoliacijos privalumas tas, kad ji tikrai nepajudės pardėjus montuoti sieną. Trūkumas - tenka palaukti, kol išdžius.

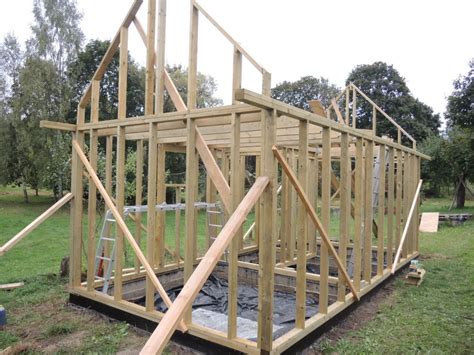

Karkasinio namo karkaso montavimas
Supjautos medienos montavimas panašus į vaikišką dėlionę. Netgi nekvalifikuotas meistrelis statinį sudės tiksliai ir greitai. Tai gerokai taupo statybos biudžetą arba pinigus išleisti kokybiškesniems tvirtinimo elementams ir sandarinimo medžiagoms.
Statybininkui pateikiamas projektas, kuriame sužymėta visa konstrukcija su konkrečių lentelių skaičiukais. Vos ne daugiausiai laiko užima tinkamos lentelės suradimas. Tačiau susikūrus sistemą, dėliojant tašus pagal zonas, suradimas greitai supaprastėja.
