Namo statyba iš polistireninio blokelio: technologija, medžiagos ir įrengimo ypatumai

Šiuolaikinėje statyboje vis daugiau dėmesio skiriama energiniam efektyvumui, statybos spartai ir ekonomiškumui. Vienas iš sprendimų, atitinkančių šiuos kriterijus, yra namo statyba naudojant polistireninio putplasčio blokelius. Ši technologija, dar žinoma kaip liktinių klojinių sistema, leidžia greitai ir efektyviai statyti šiltus, patvarius ir ilgaamžius pastatus.

Polistireninio putplasčio blokeliai: kas tai?

Polistireninio putplasčio (EPS) blokeliai yra naudojami liktinių klojinių sistemoms. Liktiniai klojiniai skirti greitai monolitinių statinių statybai. Tai šiuolaikinės technologijos konstruktyvas, izoliuojantis šilumą ir garsą. Putplasčio liktinių klojinių metodas taikomas, kai principingai svarbu pastatyti energiškai efektyvų namą per trumpiausią laiką.

Liktinių klojinių blokelius sudaro dvi polistireno dalys su užraktų sistema, sujungtos tarpusavyje per tuščia ertme metaliniu karkasu. Tuščia vidinė blokelių ertmė statybos metu papildomai armuojama plienine armatūra ir užpildoma betonu. Blokelių užraktai, esantys jų viršuje ir apačioje bei šonuose, patikimai sujungia gretimus blokelius tarpusavyje, surenkant konstrukciją. Dėl sandarių jungčių betonas neprateka, monolito savybės nesilpnėja.

Neoporas: pažangesnė polistireninio putplasčio rūšis

Neoporas yra pilkoji polistireninio putplasčio rūšis su grafito priedais, kurios dėka šilumos laidumas yra apie penktadalį geresnis nei paprasto baltojo polistireno. Grafitas neoporo sudėtyje atspindi infraraudonuosius spindulius, šitaip išsaugodamas daugiau šilumos. Dėl pilkos grafito priedų spalvos neoporas Lietuvoje vadinamas pilkuoju polistireniniu putplasčiu.

(Pats žodis “Neopor” yra kompanijai BASF priklausantis prekinis pavadinimas, todėl šiuo žodžiu ir vadina pilkojo polistireninio putplasčio žaliavą iš BASF. Yra ir kitų pilkųjų EPS rūšių be grafito).

Naujos kartos neoporo blokelius sienoms ICF Thermo Neo gamina UAB “Šilputa”. Susipažinti su neoporo produkcija galima, paspaudus šią saugią aktyvią nuorodą: polistireninio putplasčio blokeliai sienoms.

ICF Thermo Neo yra neoporo polistirenas (EPS 200) su grafitu, ko dėka žymiai pagerintos gaminio lenkimo, gniuždymo, neįgeriamumo ir šiluminės savybės. Trumpinys ICF (nuo angl. Insulated Concrete Forms) reiškia “izoliuoto betono formos”. ICF Thermo Neo blokeliai iš neoporo, gaminami UAB “Šilputa”.

Statybos produktų sertifikavimo centro atliktais ICF Thermo NEO šiluminės varžos vertės bandymais nustatyta, jog šių blokelių šiluminio laidumo koeficientas siekia 0,031 W/(m*K). Palyginimui: baltasis putų polistirenas turi koeficientą 0,034-0,043, betonas - 1,15-2,5, poliuretano putos - 0,022-0,034.

ICF neoporo blokeliai sukonstruoti iš dviejų šilumą izoliuojančių dalių: išorinės (nukreiptos lauko pusėn) ir vidinės (esančios pastato viduje). Abi dalys atskirtos tuščia 16 arba 21 cm pločio ertme, bet yra sujungtos skersinėmis cinkuoto plieno vielomis (4 mm skersmens). Išorinės blokelio sienelės storis gali būti nuo 5 iki 35 cm (storio žingsnis - 5 cm), vidinės sienelės - 5 cm. Blokeliai su didesnio storio išorine sienele (20-35 cm, storį parenka konstruktorius) naudojami lauko sienų statybai, o su 5 cm sienelėmis - vidinėms namo pertvaroms. Tarp blokelio sienelių tarpą užpildantis betono monolitas sudaro 16 arba 21 cm storio sluoksnį.

Sudėjus visus neoporo blokelių ir betono sluoksnius gaunamas monolitinės sienos storis siekia 41-61 cm. UAB “Šilputa” inžinierių skaičiavimais, tokiu būdu sukonstruotos sienos šiluminė varža R gali siekti 11,33 W/(m²*K), tuo pasiekdama aukščiausios energetinio efektyvumo klasės A++. Palyginimui: nuo 2016 m. sienų šiluminė varža R turi būti ne mažesnė negu 8,33 W/(m²*K), norint atitikti energetinio efektyvumo klasę A.

Blokelių skersinės armuojančios plieninės vielos išdėstytos kas 15 cm. Viso armuojančių detalių tankumas yra 14 vielų 1 m ilgio blokelyje. Šios vidinės blokelių vielos leidžia sumažinti vertikalios ir horizontalios armatūros kiekį sienų statybos ir betonavimo etape. Visiškai atsisakyti armatūros neįmanoma, kadangi betoninis monolitas neišvengiamai bus nuolat veikiamas įvairių apkrovų (stogo ir kt.). Tikslesnį reikiamą armatūros strypų kiekį nustato specialistai, priklausomai nuo konkrečių statomo namo apkrovų. Vidutiniškai armatūros sąnaudos, naudojant liktinių klojinių technologiją su polistireno blokeliais, sudaro iki 4 kg/m² 1-2 aukštų statiniams arba nuo 6,5 kg/m² statiniams, kuriuose daugiau negu 2 aukštai.

Neoporo blokelių ertmėje susidarantis betoninis monolitas taupo laiką ir medžiagas, kadangi monolito dėka nėra poreikio formuoti viršutinį betoninį vainiką. Vainikas tokiu atveju konstruojamas iš tankesnės horizontalios armatūros. Kokio tankio reikalinga armatūra - sprendžia konstruktoriai, atsižvelgdami į konkrečią apkrovų situaciją, planuojamo stogo svorį ir kt.

Standartiniai ICF neoporo blokelių matmenys: ilgis - 1 m, aukštis - 30 cm, plotis - 25-50 cm. Blokelių komplektas paruošiamas “Šilputos” gamykloje, atsižvelgiant į parengtą statinio projektą - tam tikras kiekis lauko sienoms, kiti - vidinėms pertvaroms, dalis - pamatų įrengimui.

Pamatų įrengimas iš polistireno blokelių

Ta pati liktinių klojinių technologija naudojama ir pamatų įrengimui. Pagal ICF Thermo technologiją statomo namo pamatas turi būti kiek įmanoma lygus. Lygumo nuokrypiai neturi viršyti 4 mm per visą pamatų ilgį. Polistireno arba neoporo blokeliai suklojami vientisomis eilėmis, nepaliekant tarpų. Sekančios blokelių eilės sustatomos virš pirmesnių eilių, įspaudžiant į žemiau esančių blokelių užraktų sistemą.

Iš ICF Thermo NEO blokelių galima formuoti liktinį klojinį pamatui. Priklausomai nuo grunto ir gruntinių vandenų lygio, gali skirtis pamatų tipas. Sklypuose su aukštais gruntiniais vandenimis įrengiami gręžtiniai poliniai pamatai. Antžeminėje dalyje polius jungia horizontalus rostverkas, kurį irgi galima suformuoti iš polistireno blokelių. Tuščioje rostverko blokelių ertmėje klojama horizontali armatūra, atsiremianti į blokelių vidinius skersinius laikiklius.

Klojant horizontalią armatūrą vidutinio lygio apkrovoms atlaikyti, reikia dviejų 8 ar 10 mm skersmens ilgio strypų. Tikslesnį armatūros strypų kiekį ir skersmenį turi parinkti konstruktorius pagal konkrečias apkrovas. Horizontalią rostverko armatūrą papildomai sustiprinama vertikaliais armatūros strypais. Žingsnį tarp vertikalių strypų irgi nustato konstruktorius. Įprastai būna 1 m (arba 0,5 m) žingsnis - viską lemia apkrovų apskaičiavimas konkrečiame objekte.

Rostverko vertikalios armatūros strypų viršutinė dalis turi išsikišti per 0,5 m nuo rostverko plokštumos - sujungimui su sienų armatūros strypais.

Baigus pamatų armatūros klojimą, pamatų blokeliai užpilami betonu. Betoną pradeda pilti nuo kampo, judant toliau pagal visą pamatų perimetrą. Betonas pasiskirsto tolygiai savo svorio ir tankio dėka, sudarydamas vientisą monolitą be intarpų.

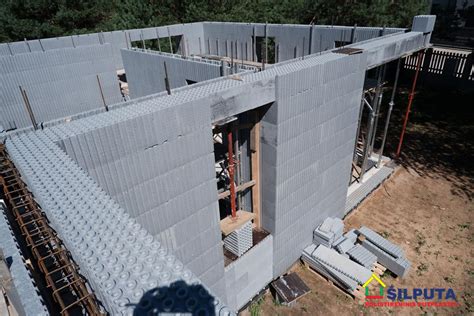

Polistireno blokelių sienų surinkimas

Visos lauko sienos turi kampus bei angas langams ir durims. Langų ir durų angokraščiai formuojami polistireno blokelių aklėmis. Aklėmis uždaromi ir blokelių eilių galai. Aklės įklijuojamos į angokraščių ir blokelių galų tuštumas, naudojant poliuretano klijus (PU), pvz., Soudal, Penosil. Angokraščių ir sienų eilės viršuje įspaudžiamos uždarančios neoporo plokštės.

UAB “Šilputa” specialistai rekomenduoja naudoti poliuretano klijus ne visada, o tik baigiamosiose blokelių montavimo stadijose (pvz., eilės pabaigoje, angokraščio užbaigimo etape). Kai kam gali kilti klausimas - ar klijų sluoksnis netaps šalčio tiltu, juk klijų šilumos laidumo koeficientas gali skirtis nuo neoporo blokelių rodiklio? Minėtų gamintojų poliuretano klijų šilumos laidumo koeficientas turi rodiklį (λ) 0,034 ir nedaug skiriasi nuo ICF Thermo NEO blokelių rodiklio - 0,031. Be to, klijų sluoksnis yra labai plonas, todėl sienos šiluminės savybės nenukentės, šalčio tiltelių neatsiras.

Išorinių kampų formavimui skirti kampiniai blokeliai. Būtent nuo kampų ir/arba angokraščių prasideda išorinių sienų surinkimas iš neoporo blokelių. Sienos kampų įrengimas gali pareikalauti daugiau pastangų - kampiniuose neoporo blokeliuose reikės uždaryti atvirus galus, tiksliai įdėti į juos uždarančias neoporo plokštes ir kt.

Kampinių ICF blokelių sujungimo užduotį UAB “Šilputa” gali ženkliai palengvinti, jeigu tam naudojami iš anksto pagal projektą pagaminti kampinių blokelių ruošiniai. Pagal pateiktą projektą UAB “Šilputa” pagamina tikslių išmatavimų kampines detales ir tuomet užsakovui ir rangovui nereikės savarankiškai pjauti blokelių statybvietėje. Užsakovas gaus paruoštus kampinius blokelius, kuriuos reikės tik surinkti. Pati statybvietė liks švaresnė be neoporo likučių ir nuopjovų.

Kiekviena sekanti blokelių eilė sustatoma, perdengiant ir sujungiant žemesnę blokelių eilę (panašiai klojamas plytų mūras).

Polistireno blokelių sienų armavimas

Surenkant sieną iš blokelių, jų eilės sustiprinamos klojant horizontalią armatūrą kas 0,3 m aukščiu ant blokelius laikančių vidinių strypelių ir surišant. Be to, blokelių eilės kas 1 m sustiprinamos vertikaliomis armatūromis, naudojant 12 mm skersmens strypus.

Angokraščių armavimui naudoja po 2 vertikalius armatūros strypus (12 mm skersmens) iš kiekvienos angokraščio pusės. Vertikalūs strypai sujungiami skersiniais strypeliais.

Išorinių kampų armatūrą sudaro 4 vertikalūs strypai (12 mm Ø), tarpusavyje sujungti skersiniais strypeliais.

Kas antroje blokų eilėje išorinis kampas armuojamas ir 2 horizontaliais strypais (6 mm skersmens).

Kiekvienos eilės kampuose naudojamos po 2 horizontalios armatūros strypų atlankos (12 mm Ø), sulenktos 90º kampu, paliekant po 50 cm ilgio į abi eilių puses.

Išorinės sienos ir vidinės sienos susidūrimo kampe įstatoma vertikali armatūra iš 2 strypų po 12 mm skersmens, surišant skersine armuote.

Kartu su armatūra blokelių ertmėje įrengiami inžinerinių komunikacijų kanalai: įvairūs vamzdžiai - vėdinimo, instaliacijų ir kt. Sumontavus komunikacijas galima betonuoti konstrukciją.

ICF Thermo blokelių sienų betonavimas

Kai sustatytos polistireno blokelių sienos aukštis pasiekia 3 m, į tuščią blokelių ertmę pilamas betonas monolitui formuoti. Betono markė priklauso nuo konkrečių objektų ypatumų ir apkrovų. Jei pastatas dviaukštis ar triaukštis - betonas pilamas kas 3 metrai aukščio.

Sienos paremiamos ramsčiais, kad blokeliai atlaikytų šlapio betono apkrovas. Iki betono užpylimo ramsčiai montuojami iš vidinės sienų pusės pastato viduje kas 1,4-1,5 metro. Toks ramstymas iš vidaus reikalingas todėl, kad putplasčio sluoksnis, nukreiptas į pastato vidų, yra plonesnis (5 cm), o blokelių išorinis sluoksnis yra pakankamai storas (iki 35 cm), todėl gerai atlaiko betono masės spaudimą.

Angokraščių viršutinių dalių aklės taip pat turi būti sustiprintos ramsčiais, apsidraudžiant nuo betono masės spaudimo.

Ramsčiais paremtų sienų ertmė užpilama betonu, pradedant nuo kampų, užpilant blokelių ertmę visu sienų perimetru. Užpilant 16 cm pločio tuščią blokelių ertmę betono sąnaudos sudaro apie 1 kubinį metrą 6 m². Palyginimui: 1 m² sienos sudaro 3 neoporo blokeliai (kiekvienas po 0,3 m²).

Betono tankis ir svoris užpildo blokelių ertmę tolygiai, suformuodamas monolitą.

Geriausia, kai visos sienos užpylimui naudojamas betonas iš vienos cisternos - tuomet jis bus vienodos konsistencijos ir išdžiūs per vienodą laiką. Antraip, laukiant antros cisternos, pirmoji betono masė spės šiek tiek sukietėti ir skirtingų užpylimo etapų betono savybės skirsis.

Taip dirbant per 8 darbo valandas galima sumontuoti iki 100 m² sienų. Ramsčiai turi stovėti apie 15 dienų. Per tą laiką betonas pakankamai sukietėja, tuomet ramsčius galima demontuoti.

Vidutiniškai namo statyba iš ICF Thermo blokelių trunka apie 1-2 savaites, dirbant be prastovų pagal paprastą projektą. Statant pagal sudėtingesnį projektą darbai gali vykti lėčiau ir pareikalauti 3 savaičių.

Monolitinėje neoporo blokelių sienoje nėra vietos drėgmei ir šilumos tilteliams, kadangi polistireninis putplastis minimaliai įgeria drėgmę ir puikiai izoliuoja šilumą, toks konstruktyvas tenkina A++ energetinio efektyvumo klasės reikalavimus, savaime suprantama, komplekte su šiltomis grindimis, langais ir kt.

Apibendrinant liktinių klojinių neoporo blokelių sienų savybes, galima išskirti tokius esminius privalumus:

• Puikios šiluminės savybės
• Greita statyba
• Mažesnės darbo sąnaudos
• Patvari ir ilgaamžė konstrukcija
• Ekologiškumas

ICF Thermo namas pareikalaus didesnės pradinės investicijos, bet tolesnėje statybų eigoje užsakovai sutaupo, nes konstrukcija apšiltinta iš karto (sienos surinkimo etape), išspręsti visi sandarumo ir izoliacijos klausimai. Taipogi ICF Thermo technologijos dėka užsakovai sutaupo langų ir durų, palangių montavimo ir apšiltinimo darbams, palengvinamas inžinerinių komunikacijų įrengimas. ICF Thermo name karštuoju vasaros laikotarpiu susidaro šaltkrepšio efektas, o šaltuoju metų laiku - termoso efektas, viduje išlaikant šilumą.

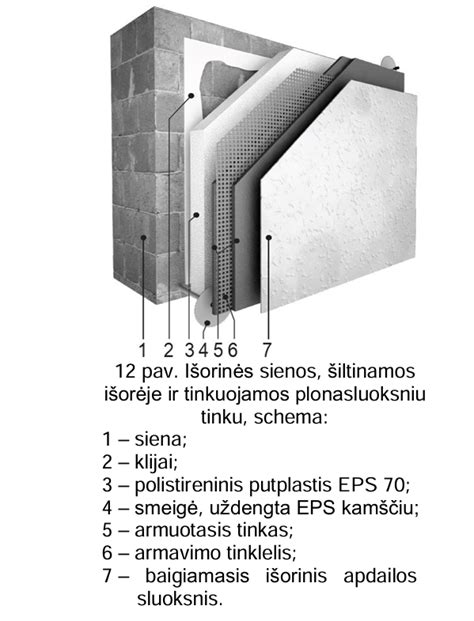

Polistireno blokelių sienos fasado apdaila

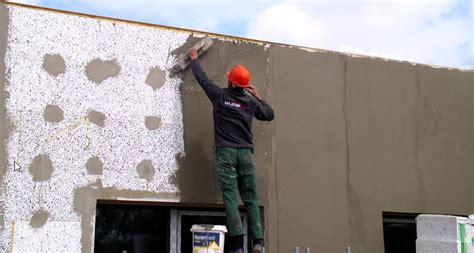

Neoporo blokelių sienos fasado apdailai patogu naudoti tinką.

Sustačius pirmąją blokelių eilę, ant blokeliuose esančių laikiklių guldomas horizontalus strypynas - paprastai du skersiniais armatūrinės vielos strypeliais sujungti 8 mm skersmens armatūros strypai (jei projekte nenurodyta kitaip). Tokių strypynų kiekį sienos aukštyje, jų skersinę ir išilginę armatūrą paprastai nurodo konstruktoriai.

Tose vietose, kur vidinės pastato sienos (pertvaros) jungiasi su išorine siena, taip pat abipus kiekvienos lango ar durų angos statomi vertikalūs strypynai, sudaryti iš dviejų skersine armatūra sujungtų 12 mm skersmens armatūros strypų.

Papildomai strypynais armuojama vadinamųjų vainikinių blokelių eilė, montuojami po perdanga ir lovio formos sąramų blokeliai virš durų bei langų. "L" raidės formos vainikiniai blokeliai gaunami nupjovus įprastinio blokelio vidinę 5 cm storio sienelę. Ji nupjaunama tam, kad gautųsi patikima sienos ir perdangos betono jungtis. Tokiu pat būdu montuojamas ir viršutinis paskutinio aukšto sienos blokelis, ant kurio j betoninę sienos šerdį įbetonuotais varžtais priveržiamas gegnių atrėmimo tašas (vadinamasis mūrlotis).

Sąraminių lovio formos blokelių armavimas (strypų skersmuo ir kiekis) priklauso nuo angos pločio, jis apskaičiuojamas pagal pastato konstrukcinius architektūrinius duomenis.

Armatūrinio plieno sąnaudoms priskirtinos ir polistireno putplasčio blokelių eilių sujungimui naudojamos 3 mm skersmens armatūrinės vielos kabės.

Orientaciniai armatūrinio plieno kiekiai 1 m² sienos iš polistireno putplasčio blokelių -liktinių klojinių tikrai nėra dideli.

Suarmavus ir sustiprinus polistireno putplasčio blokelių sieną, betono mišiniu galima užpildyti po 3-4 tokių elementų eiles. Žinoma, greičiau būtų su betono siurbliu betonuoti ir viso aukšto sienas, tačiau tada jas reikėtų paramstyti spyriais, kurie sustatomi išilgai sienų maždaug 1 m atstumu.

Toks paviršius bus pakankamai geros kokybės pagrindas apdailinio tinko sluoksniams.

Pertvaros ir perdangos gali būti iš lengvųjų surenkamųjų elementų, medinės (ypač senamiesčių objektuose) iš surenkamojo gelžbetonio plokščių arba monolitinės. Konstrukcijų pasirinkimą dažnai nulemia užsakovo norai ir statybininkų galimybės.

Kasdienė statyba įrodė, kad individualių gyvenamųjų ir neaukštų visuomeninių pastatų statyboje tinkantį B15 ir B20 klasės betoną įmanoma paruošti naudojant įprastinius užpildus ir cementą bei plastifikatorius, kurių mūsų rinkoje tikrai netrūksta. Pasirodė, kad pakankamai takus ir gerai savaime susitankinantis betono mišinys yra ne būtinai smulkiagrūdis - maksimalus žvyro skaldos užpildo skersmuo gali būti didesnis kaip 8 mm -11,2 ar net 16 mm.

Statyboje iš polistireno putplasčio blokelių dera naujos technologijos ir tradiciniai, patikrinti sprendimai. Mat polistireno putplasčio blokeliai yra ir apšiltinti klojiniai, todėl esant ne itin žemai neigiamai temperatūrai reikėtų išnaudoti cemento hidratacijos metu išsiskiriančią šilumą, o esant didesniems šalčiams (-8...-12°C ir žemiau) užbetonuotas sienas apsimokėtų šildyti žemos įtampos elektros srove.

Kol kas neišnaudota galimybė statyti iš polistireno putplasčio blokelių kartu su lengvuoju betonu. Polistireno putplasčio blokelių sieną užpildžius, pavyzdžiui, keramzitbetoniu, jos šiluminė varža būtų gerokai didesnė už 5 m²K/ W! 30 cm storio siena prilygtų 1,8 - 2,0 storio plytų mūrui!
