Medinės perdangos įrengiamos virš patalpų, kurių plotis įvairus. Šiame straipsnyje aptarsime medinių perdangų įrengimo ypatumus, medžiagas, garso izoliaciją ir kitus svarbius aspektus.
Medinės Perdangos Konstrukcija ir Įrengimas
Medinė perdanga įrengta virš patalpų, kurių plotis 4,5 ir 5,5 m. Visur konstrukcija vienoda: 250x50 mm lentos, tarpas 600 mm, kas antra lenta sudvigubinta. Sudvigubintos lentos sukaltos šachmatine tvarka kas 20 cm kaip reikalauja kodeksai. Perdangos galai niekur į mūrą nekišti.
Ant perdangos užkalta OSB 22 mm su išdroža ir priklijuota klijais KLEIBERIT 501. OSB prikalta vinimis suktais arba rievėtais, apie 7 cm. Nuotraukoje - blokelis 250 mm pločio, gelžbetoninis žiedas tokio pat pločio, virš kapitalinė hidroizoliacija - du kartus nutepta Dysperbit Dn + hidroizoliacinė plėvelė Izoplast, mūrtašis 150x150 mm per vidurį padėtas ir priveržtas varžtais prie žiedo bendra tvarka.
Šiandien galvoju, kad perdangą virš patalpos 5,5 m pločio padariau blogai, dabar visas lentas dvigubinčiau ir mažinčiau žingsnį. Lingavimo nėra. Bet 1,2 -1,5 cm įlinkis yra ten kur gavo apkrovos iš viršaus. Pabandysiu tą vietą sustiprinti pridėdamas seserinę lentą, kol neapšltinau.
Šiltinimas
Pasiteisino tarpo tarp lentų darymas atžvelgiant į tai kuo šiltinama. Mano idėja buvo šiltinti Paroc Ekstra 610 mm pločio, todėl tarpas 600 mm. Tai pasiteisino.
Stogo Konstrukcija

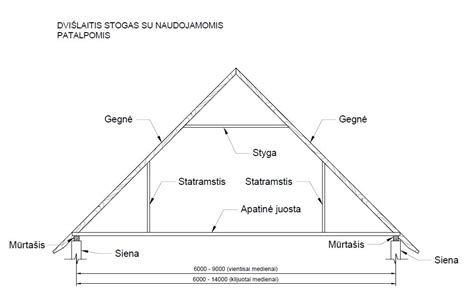

Gegnės 200x50 mm, kas 600 mm, galvojant apie galimą šiltinimą Paroc Ekstra 610. Kraigo lenta (Ridge Board) 250x50. Mačiau forumuose, kad LR statytojai nelabai tokią lentą naudoja ir jungia gegnes tiesiai vieną su kita. Gal yra kokia stogengių kastos paslaptis kurios nežinau, bet šiandien galvoju, kad nenaudojant kraigo lentos pasisunkinamas gyvenimas. Stygos po dvi, kiekviena 150x50, Gal būtų užtekę ir vienos, bet abejojau dėl medžio kokybės.
Restos parodoje stogdengys sakė, kad čerpiniam stogui reikia dviejų stygų. Varžtai 12 mm po du kiekvienos stygos galui, atsižvelgiant į to paties stogdengio Restoje patarimus. Gegnių ilgis 7000 mm, per vidurį dar atremtos. Ir dar sukaltos su perdangos lentomis kur ėjo lygiagrečiai - gavosi ypač tvirtai.
Viskas daryta pagal knygas, nieko nereikėjo kurti, išskyrus perėjimą nuo lietuviško pirmo aukšto prie amerikietiško antro (įdėjau nuotrauką). Reikia nepražiopsoti, kad kraigo lenta per žingsnį - du colius - 5 cm - turi būti platesnė nei gegnės. Viską daryčiau taip pat. Jeigu darysi taip pat ir stogas dvišlaitis paprastas, įdėk maksimaliai pastangų, kad stogo plokštumos būtų stačiakampės, t. y.
Plėvelės Montavimas
Panaudota Tyvec Pro. Geras, kokybiškas produktas. Rekomenduoju.
- Pirmiausiai pasigaminau pagalbinį įrankį - prie 1,8 m grėblio koto skersai prikaliau metro pagaliuką, gavosi kažkas panašaus į kryžių.
- Tada iš rulono atsikirpau tiek kiek reikia plėvelės vienai juostai, ją vėl susukau į ruloną ir užmoviau ant grėblio koto.
- Tada kryžiaus metro skersinį atrėmiau ant antros ir trečios gegnės kol plėvelę tvirtinau prie pirmos.
- Po to grėblys gula tarp trečios ir ketvirtos ir t.t.
Ar priklijuoti išilginius grebėstus prie plėvelės? Aš klijavau naudodamas brangų produktą klijavimo juostą Butyl Tape. Labai geras ir kokybiškas daiktas. Sprendimas pasiteisino, puikiai saugo gegnes nuo drėgmės, po prikalimo grebėstų ant stogo daug judėjau. Šiai dienai esu garantuotai įsitikinęs, kad nėra nė mažiausio plėvelės įplyšimo. Išilginiai 3x5, skersiniai 5x5, žingsnis pagal Eternit Baltic instrukcijas.
Stogo Danga
Jeigu nėra stogo įrenginių - stoglangių, kaminų ir kt.
Geras dizainas, gilios ir plačios bangos, čia vienas geriausių dalykų, kaimynas iš toli klausė ar ne čerpėmis uždengiau.
Danga atlaidi kreivarankiams ir pirmą kartą statantiems. Žmonos paklausus - na kaip atrodo, ji atsakė - puikiai. - O chaltūrą kurią padariau ar matai?
Neblogas palaikymas gamintojo puslapyje, yra mazgų schemos, video ir pan.
Gamina keista kaimo kontora su neaiškia vadyba. Neradau išbaigto sprendimo dėl tiltelio kaminkrėčiui ir ventiliaciniam kaminėliui.
Prisiveržia lapai su varžtais su gumine tarpine. Įdomu, kaip tarpinė atrodys po 25 metų, ypač saulės pusėje. Greičiausiai jos nebus.
Spalva tikėtina neilgaamžė. Morališkai pasiruošęs perdažyti kartą iki pensijos. Statybinių medžiagų pardavimo rūsyje girdėjau tokią baiką, kad prieš 10 metų buvo didelė paklausa šito šiferio ir nespėjo jo gaminti, tai kontora darė chaltūrą - dažė tik vieną kartą, dėl to žmonėms pradėjo luptis ar tai blukti, dabar taip nedaro.
Galutinės išvados: jeigu statai brangų namą, brangiame sklype negalvok apie tokią dangą. Kadangi aš statau pigų namą pigiame sklype, tai man labai tiko. Dabar dėčiau tą pačią dangą, keisčiau tik į keramikines čerpes.
Panaudojau Monier Wakaflex rinkinį - juosta, silikonas ir metalinė juostelė. Kol kas reikia stebėti kas gavosi. Kamino skardinimas atrodo man negražiai. Tiesiog baisiai. Todėl pasirinkau klijuoti klinkerio plytelėmis kaminą plius paminėta juosta.
Mediena ir Įrankiai
Pagal tinklapį rimta kontora, bet OSB pardavė ne to gamintojo be jokių komentarų, klijai su pasibaigusiu galiojimo terminu. Jokių pretenzijų, galima gauti patarimą. Super kaina stogo detalėms, pirkau laštakius, pusė lietaus nuvedimo, geras aptarnavimas, neradau mažesnių kainų, puiki kokybė, patogu privažiuoti. Net Merkel pradėjo man rodytis kaip visai simpatiška moteris susidūrus su šiuo ženklu, nors tai gal ir ne visai vokiečių kontora.
Nuoširdūs žmonės. Gavau puikių patarimų ir šilumos, net graužia sąžinė, kad mažai pirkau.
Pagrindinis įrankis Makita rankinis diskinis elektrinis pjūklas 1800 W, labai geras galios ir svorio santykis, labai patiko. Makitos 18 v akumuliatorinis lengvas suktukas DDF546, pagrinde naudotas plonu grąžteliu daryti kelią viniui. Patogu nešiotis be laidų. Turiu dar vieną akumuliatorinį Makitos DHP458. Gražtas Bosh GBH 2-26 DFR mėlynas, gana galingas.
Vietinė lentpjūvė pasirodė nebrangi ir lanksti, tipo: "Kokios lentos reikia? Bet medieną iš nežinojimo pagadinome: visiškai žalia, pusiau uždengta (kairėje) mediena per mėnesį sušuto ir kai kur pajuodo.
Atramos ir Sijos
Mūsų namas - gana didelių erdvių dėžutė, 14x8m. Tad perdangai dar reikėjo atramą-sąramą (kaip tai pavadinti?:) padaryt - išilgai namo ant kolonų išbetonavom 20x20 cm atramą su armatūros karkasu. Sijos įprastos, 4m ilgio. Beje, prieš tai sudėjome dar 1 eilę Aeroc superblokų, palikę 5,5 cm tarpus ten kur bus sijos. Svetainėje bus atvira erdvė, tad dvigubas sijas dėjome kas 2 blokus - 131 cm. Sijos neina kiaurai sieną. Tik iki pusės. Likęs tarpas užkimštas putplasčiu ir užpurkštas.
Garso Izoliacija
Perdangų paskirtis yra perimti grindis veikiančias apkrovas, atskirti vieno aukšto patalpas nuo kito aukšto patalpų ir užtikrinti akustinį komfortą tose patalpose. Todėl tarpaukštinės perdangos svarbiausios charakteristikos yra jos laikomoji galia ir garso izoliacija.
Kalbant apie tarpaukštinės perdangos garso izoliavimo savybes, naudojamas oru sklindančio garso izoliavimo rodiklis Rw ir smūgio garso izoliavimo rodiklis Lw . Oro garso izoliavimo rodiklis parodo, kaip gerai perdanga izoliuoja kalbėjimą, muzikos garsus ir pan., ir kuo šis rodiklis didesnis, tuo oro garso izoliacija geresnė.
Pagal LR STR 2.01.07:2003 “Pastatų vidaus ir išorės aplinkos apsauga nuo triukšmo” gyvenamieji dviejų butų ar daugiabučiai pastatai turi atitikti nežemesnės nei C garso klasės reikalavimus. Vieno buto gyvenamųjų pastatų garso klasė projektuojama užsakovui pageidaujant, tačiau turi būti ne žemesnė negu E garso klasė.
Standartiškai medinė perdanga konstruojama iš C24 klasės vientisos medienos sijų, kurių aukštis 195/220/245mm. Siūlome šiuolaikinį sprendimą medinei tarpaukštinei perdangai renovuoti - kompozitinę medžio-betono perdangą. Kompozitinė medžio-betono perdanga labai geras sprendimas situacijose, kuriose neįmanoma įrengti naujos perdangos, bet keliami nauji laikomosios galios, garso ir smūgio izoliacijos reikalavimai. Kompozitinės konstrukcijos efektas gaunamas dėka metalinių jungių, kurios sujungia medinę siją ir betono sluoksnį į vieną sistemą, tokiu būdu medžiagos dirba kartu. Eliminavus metalines junges iš konstrukcijos dingtų visas kompozitinis efektas, o betono sluoksnis šioje konstrukcijoje liktų “negyva” apkrova.
Į medines perdangas daugelis meistrų žiūri skeptiškai pirmiausia dėl garso izoliacijos. Tačiau kai kuriais atvejais betoninės perdangos įrengti tiesiog neįmanoma. Pavyzdžiui, renovuojamuose senos statybos namuose ar karkasiniuose namuose. O kai kuriais atvejais medinė perdanga būna sąmoningas naujakurių pasirinkimas, siekiant turėti lubas su sijomis.
Medinę perdangą turintys individualių namų savininkai paprastai pasitiki senu metodu - tarpus tarp sijų užkamšydami stiklo vata. Tuomet tikimasi, kad perdanga sulaikys garsą tiek ateinantį iš pirmojo aukšto, tiek iš antrojo. Tačiau ekspertų teigimu, stiklo ar akmens vata nėra efektyvus būdas. „Tarpų tarp sijų kamšymas izoliacine medžiaga yra absoliučiai neprasmingas dalykas, jei tai vienintelė priemonė, kurios imasi namo šeimininkas. Pavyzdžiui, jei ant sijų antrame namo aukšte tik sukalamos lentos ir užkaišomi tarpai tarp sijų, garsas vis tiek sklis.
Maža to, statybininkams sunku patikėti, kad didžiausia problema, kurią kelia naujakuriai, kaip reikėtų kamšyti vatą - iš apačios ar iš viršaus ir tik tuomet kloti grindlentes. Siekiant geros garso izoliacijos tarp pirmo ir antro aukšto pirmiausia reikėtų pagalvoti, kaip atskirti medines perdangos dalis, kad šios neperduotų garso keliamos vibracijos. Šiuo atveju derėtų naudoti gumines tarpines. „Guminės tarpinės veikia tarsi amortizatorius. Jos neleidžia garsui persiduoti iš vienų medinių detalių į kitas. Tai vienas iš sprendimo variantų, norintiems turėti gerą medinės perdangos izoliaciją“, - tvirtina G.

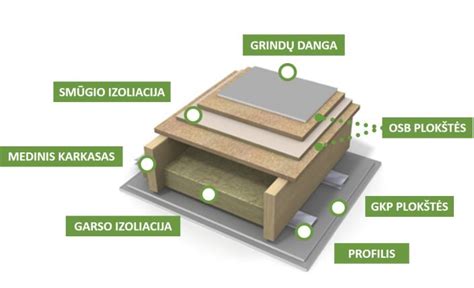

Visgi nuo prasto garso izoliacijos pilnai neapsaugos ir guminės tarpinės. Be to, nereikėtų visiškai nurašyti ir stiklo vatos. Būtent ji gali tapti pirmuoju „izoliacinio sumuštinio“ sluoksniu. Tiesa, jo tokio reikėtų ne vienintelio. „Vienas iš efektyvesnių garso izoliacijos medinei perdangai įrengimo būdų yra padaryti savotišką „sumuštinį“. Pirmiausia, į tarpą tarp sijų reikėtų sukaišioti 100 milimetrų storio stiklo vatos lakštus. Kamšant nereikėtų lakštų pernelyg suspausti - lakštas turėtų būti maždaug 1 centimetru platesnis nei tarpas tarp sijų. Tuomet ant sijų reikėtų dėti 12 milimetrų storio OSB plokštes. Ant jų - iki 20 milimetrų medžio plaušo plokštes. Tiesa, kai kurie specialistai pataria dėti 40 milimetrų medžio plaušo plokštes. Tačiau Š. Aleksandravičiaus teigimu, standartinėms gyvenamosioms patalpoms tokio storio medžio plaušo plokščių sluoksnis nereikalingas.
Visgi toks „pyragas“ nėra itin pigus malonumas. Dėl to kai kurie šeimininkai bando lietuvišką variantą: pakamšo tarpus tarp sijų stiklo vata ir ant grindlenčių deda kelių centimetrų storio putų polistirolo plokštes. Tuomet ant tokios paprstos sistemos deda grindų dangą. Ekspertų teigimu, tai nėra pats blogiausias variantas, tačiau tikrai verta paieškoti geresnių.
„Jeigu dedamos putplasčio granulės ar plokštės, geriausia grindis apskritai betonuoti. Betonas - vienas geriausių sprendimų norint sukurti gerą garso izoliaciją tarp pirmo ir antro aukštų“, - sako G.
Laikomoji Galia
Lentos dydis ir tarpas: Lentos 70x250 mm dedamos kas 40 cm yra pakankamai tvirtos trumpesniam tarpatramiui, tačiau 5 m ilgio tarpatramis gali būti per didelis tokioms lentoms.
Medienos rūšis ir kokybė: Medienos rūšis (pvz., eglė, pušis) ir kokybė turi įtakos apkrovų laikymui.
Papildomos konstrukcinės priemonės: Pasvarstykite apie papildomas atramas ar sijas/sijų sutvirtinimus, ypač jei tarpatramio ilgis yra 5 m. Rekomenduojama kreiptis į konstruktorių inžinierių, kuris atliktų tikslius skaičiavimus ir prireikus rekomenduotų tinkamesnes konstrukcines priemones atsparumo padidinimui. Tik turint tikslias galutines rekomendacijas, galima užtikrinti, kad lentos tarnaus ilgai ir nelinguos.
