Automobilio magnetolos laidų pajungimo schemos: išsamus vadovas

Šiame straipsnyje rasite išsamią informaciją apie tai, kaip savarankiškai pajungti magnetolą automobilyje. Aptarsime reikalingus įrankius, saugos priemones ir dažniausiai pasitaikančias klaidas, kurių reikėtų vengti. Taip pat pateiksime schemas ir patarimus, kaip teisingai sujungti laidus, kad jūsų garso sistema veiktų nepriekaištingai.

Automobilinis stiprintuvas - tai įrenginys, skirtas padidinti garso signalo galią, sklindančią iš automobilio grotuvo (magnetolos) į garsiakalbius. Tai ypač aktualu, jei norite galingesnio ir kokybiškesnio garso, nei gali pasiūlyti standartinė automobilio garso sistema. Šis straipsnis pateikia išsamią instrukciją, kaip savarankiškai pajungti stiprintuvą automobilyje, pradedant nuo reikalingų įrankių ir baigiant patarimais, kaip išvengti dažniausiai pasitaikančių klaidų.

1. Pasiruošimas: Reikalingi įrankiai ir medžiagos

Prieš pradedant darbus, svarbu įsitikinti, kad turite visus reikalingus įrankius ir medžiagas. Tai leis jums sklandžiai ir efektyviai atlikti visą procesą.

Štai sąrašas, ko jums reikės:

• Automobilinis stiprintuvas: Pasirinkite tinkamą stiprintuvą atsižvelgdami į savo garsiakalbių galią ir varžą (omais). Svarbu, kad stiprintuvo galia būtų suderinta su garsiakalbių galia, kad išvengtumėte jų sugadinimo.
• Laidų rinkinys stiprintuvui: Šis rinkinys paprastai apima maitinimo laidą, įžeminimo laidą, nuotolinio įjungimo laidą (remote wire), RCA laidus (jei reikia) ir saugiklį. Įsitikinkite, kad rinkinyje yra pakankamai ilgio laidų, kad galėtumėte pasiekti visus reikiamus taškus automobilyje.
• Saugiklis ir saugiklio laikiklis: Saugiklis yra būtinas apsaugai nuo trumpojo jungimo. Jis turėtų būti kuo arčiau akumuliatoriaus. Saugiklio amperazas turėtų atitikti stiprintuvo reikalavimus.
• Gręžtuvas arba atsuktuvas: Reikalingas laidams pritvirtinti ir korpuso elementams atlaisvinti.
• Atsuktuvas: Įvairių dydžių atsuktuvai pravers jungiant laidus ir nuimant automobilio apdailos detales.
• Šoninės replės (kniplės): Skirtos laidams atkirpti ir nuizoliuoti.
• Laidų nuėmimo įrankis: Skirtas saugiai ir efektyviai nuimti laidų izoliaciją.
• Izoliacinė juosta arba termoklijai (heat shrink tubing): Skirti laidų jungtims izoliuoti. Termoklijai yra patikimesnis ir profesionaliau atrodantis variantas.
• Testeris arba multimetras: Naudingas patikrinti įtampą ir laidų tęstinumą. Multimetras leidžia patikrinti ar yra įtampa reikiamose vietose ir ar teisingai sujungti laidai.
• Laidų gnybtai (crimping tool) ir gnybtai: Skirti saugiai ir patikimai sujungti laidus.
• Automobilio laidų schemos: Padės atpažinti reikiamus laidus automobilio elektros sistemoje.
• Apsauginiai akiniai ir pirštinės: Būtini saugumo sumetimais.

2. Vietos parinkimas stiprintuvui

Stiprintuvo vieta turėtų būti gerai vėdinama ir apsaugota nuo drėgmės bei tiesioginių saulės spindulių. Populiariausios vietos yra bagažinė (po grindimis, šone) arba po sėdynėmis. Svarbu, kad stiprintuvas būtų lengvai pasiekiamas priežiūrai ir reguliavimui. Taip pat įsitikinkite, kad pasirinktoje vietoje yra pakankamai vietos stiprintuvui ir laidams. Jei stiprintuvas montuojamas bagažinėje, įsitikinkite, kad jis netrukdys pakrauti ir iškrauti daiktus.

3. Maitinimo laido prijungimas

Tai vienas svarbiausių etapų, reikalaujantis ypatingo kruopštumo. Maitinimo laidas turi būti tinkamo storio, kad atlaikytų stiprintuvo keliamą apkrovą. Jis turi būti prijungtas tiesiai prie akumuliatoriaus per saugiklį, kuris yra kuo arčiau akumuliatoriaus (ne daugiau nei 40 cm atstumu). Saugiklio amperazas turi atitikti stiprintuvo reikalavimus. Prieš prijungiant laidą prie akumuliatoriaus, atjunkite neigiamą akumuliatoriaus gnybtą, kad išvengtumėte trumpojo jungimo. Praleiskite laidą per automobilio saloną, naudodami esamas angas arba gręždami naujas (būkite atsargūs, kad nepažeistumėte kitų laidų ar automobilio dalių). Naudokite gumines tarpines, kad apsaugotumėte laidą nuo pažeidimų.

Žingsniai:

1. Atjunkite neigiamą akumuliatoriaus gnybtą.
2. Prijunkite saugiklio laikiklį prie maitinimo laido.
3. Prijunkite maitinimo laidą prie teigiamo akumuliatoriaus gnybto.
4. Praleiskite laidą per automobilio saloną iki stiprintuvo vietos.

4. Įžeminimo laido prijungimas

Įžeminimo laidas turi būti trumpas ir prijungtas prie švaraus, nedažyto automobilio kėbulo metalo. Įsitikinkite, kad kontaktas yra patikimas, nuvalydami metalą švitriniu popieriumi. Naudokite varžtą ir veržlę, kad tvirtai pritvirtintumėte laidą prie kėbulo. Blogas įžeminimas gali sukelti triukšmą ir sumažinti stiprintuvo efektyvumą. Idealiu atveju įžeminimo laido ilgis neturėtų viršyti 45 cm. Jei įžeminimo taškas yra nutolęs, naudokite storesnį laidą.

Žingsniai:

1. Suraskite tinkamą įžeminimo tašką ant automobilio kėbulo.
2. Nuvalykite metalą švitriniu popieriumi.
3. Pritvirtinkite įžeminimo laidą prie kėbulo naudodami varžtą ir veržlę.

5. Nuotolinio įjungimo laido (Remote Wire) prijungimas

Nuotolinio įjungimo laidas (dažnai vadinamas "remote wire") įjungia stiprintuvą, kai įjungiamas automobilio grotuvas. Šis laidas jungiamas prie grotuvo "remote out" gnybto arba prie laido, kuris įjungiamas kartu su grotuvu (pvz., antenos laido). Jei neturite "remote out" gnybto, galite naudoti laidą, kuris įjungiamas įjungus degimą (ACC). Svarbu, kad šis laidas būtų tinkamo storio ir patikimai prijungtas, kad stiprintuvas įsijungtų ir išsijungtų kartu su grotuvu.

Žingsniai:

1. Suraskite "remote out" gnybtą ant automobilio grotuvo.
2. Prijunkite nuotolinio įjungimo laidą prie "remote out" gnybto.
3. Praleiskite laidą iki stiprintuvo vietos.

6. RCA laidų prijungimas (jei reikia)

RCA laidai perduoda garso signalą iš grotuvo į stiprintuvą. Jei jūsų grotuvas turi RCA išėjimus, naudokite juos. Jei ne, jums reikės naudoti aukšto lygio įėjimus (high-level inputs) ant stiprintuvo arba naudoti specialų adapterį, kuris konvertuoja garsiakalbių signalą į RCA signalą. Aukštos kokybės RCA laidai padeda išvengti triukšmo ir išlaikyti garso kokybę. Atsargiai prijunkite RCA laidus, kad nepažeistumėte jų kontaktų.

Žingsniai:

1. Prijunkite RCA laidus prie grotuvo RCA išėjimų.
2. Prijunkite RCA laidus prie stiprintuvo RCA įėjimų.

7. Garsiakalbių laidų prijungimas

Prijunkite garsiakalbių laidus nuo stiprintuvo prie garsiakalbių. Laikykitės poliškumo (teigiamas prie teigiamo, neigiamas prie neigiamo), kad išvengtumėte fazės problemų. Naudokite tinkamo storio garsiakalbių laidus, ypač jei garsiakalbiai yra galingi. Jei jungiate kelis garsiakalbius, atsižvelkite į jų varžą (omais) ir stiprintuvo galimybes. Netinkamas garsiakalbių prijungimas gali sugadinti stiprintuvą arba garsiakalbius.

Žingsniai:

1. Prijunkite garsiakalbių laidus prie stiprintuvo išėjimų.
2. Prijunkite garsiakalbių laidus prie garsiakalbių.
3. Laikykitės poliškumo (teigiamas prie teigiamo, neigiamas prie neigiamo).

8. Stiprintuvo nustatymas

Prijungus visus laidus, galite įjungti automobilio grotuvą ir stiprintuvą. Nustatykite stiprintuvo stiprumą (gain) ir kitus parametrus pagal savo garsiakalbių ir grotuvo galimybes. Pradėkite nuo mažiausio stiprumo ir palaipsniui didinkite, kol pasieksite norimą garso lygį. Būkite atsargūs, kad neperkrauktumėte garsiakalbių. Jei girdite iškraipymus, sumažinkite stiprumą. Taip pat galite reguliuoti žemų dažnių stiprinimą (bass boost) ir kitus filtrus pagal savo skonį.

Svarbūs nustatymai:

• Stiprumas (Gain): Nustatykite pagal grotuvo išėjimo įtampą ir garsiakalbių jautrumą.
• Žemų dažnių filtras (Low-Pass Filter): Naudojamas žemiems dažniams filtruoti, jei naudojate žemų dažnių garsiakalbį (subwoofer).
• Aukštų dažnių filtras (High-Pass Filter): Naudojamas aukštiems dažniams filtruoti, jei naudojate vidutinių dažnių garsiakalbius.
• Žemų dažnių stiprinimas (Bass Boost): Naudojamas žemų dažnių stiprinimui, bet naudokite atsargiai, kad neperkrauktumėte garsiakalbių.

9. Patikrinimas ir testavimas

Prieš galutinai tvirtinant stiprintuvą ir laidus, patikrinkite, ar viskas veikia tinkamai. Paleiskite įvairią muziką ir įsitikinkite, kad garsas yra švarus ir be triukšmo. Patikrinkite, ar visi garsiakalbiai veikia ir ar nėra fazės problemų. Jei pastebite kokių nors problemų, patikrinkite laidų jungtis ir nustatymus. Kai įsitikinsite, kad viskas veikia gerai, galite galutinai pritvirtinti stiprintuvą ir laidus.

Patikrinimo punktai:

• Ar stiprintuvas įsijungia ir išsijungia kartu su grotuvu?
• Ar visi garsiakalbiai veikia?
• Ar garsas yra švarus ir be triukšmo?
• Ar nėra fazės problemų?

10. Galutinis tvirtinimas ir laidų sutvarkymas

Galiausiai, pritvirtinkite stiprintuvą prie pasirinktos vietos naudodami varžtus arba kitus tvirtinimo elementus. Sutvarkykite laidus, naudodami laidų rišiklius arba izoliacinę juostą, kad jie nesimaišytų ir neatsijungtų. Įsitikinkite, kad laidai netrina į aštrius kraštus ir nėra veikiami aukštos temperatūros. Uždėkite atgal visas automobilio apdailos detales. Dabar galite mėgautis savo nauja garso sistema!

Svarbūs patarimai ir įspėjimai

• Saugumas: Prieš dirbant su automobilio elektros sistema, visada atjunkite neigiamą akumuliatoriaus gnybtą.
• Laidų storis: Naudokite tinkamo storio laidus, kad atlaikytumėte stiprintuvo keliamą apkrovą.
• Įžeminimas: Užtikrinkite gerą įžeminimą, kad išvengtumėte triukšmo ir pagerintumėte stiprintuvo efektyvumą.
• Poliškumas: Laikykitės poliškumo jungiant garsiakalbius, kad išvengtumėte fazės problemų.
• Saugiklis: Naudokite saugiklį kuo arčiau akumuliatoriaus, kad apsaugotumėte nuo trumpojo jungimo.
• Garso kokybė: Naudokite aukštos kokybės RCA laidus ir garsiakalbių laidus, kad išlaikytumėte garso kokybę.
• Ventiliacija: Užtikrinkite gerą stiprintuvo ventiliaciją, kad jis neperkaistų.
• Triukšmas: Jei girdite triukšmą, patikrinkite įžeminimą, RCA laidus ir maitinimo laidus.
• Perkrovimas: Būkite atsargūs, kad neperkrauktumėte garsiakalbių.
• Priežiūra: Reguliariai tikrinkite laidų jungtis ir stiprintuvo nustatymus.

Audiokonfigūracijos turėtų būti patikrintos su profesionalu, jei nesate tikri, ką darote. Atsargiai elkitės su laidais, kad išvengtumėte pažeidimų.

Dažniausiai pasitaikančios klaidos ir kaip jų išvengti

• Netinkamas laidų storis: Naudojant per plonus laidus, gali sumažėti stiprintuvo galia ir atsirasti perkaitimo pavojus. Visada naudokite laidus, kurių storis atitinka stiprintuvo reikalavimus.
• Blogas įžeminimas: Blogas įžeminimas gali sukelti triukšmą, iškraipymus ir netgi sugadinti stiprintuvą. Įsitikinkite, kad įžeminimo laidas yra trumpas, tvirtai pritvirtintas prie švaraus metalo paviršiaus ir kad nėra korozijos.
• Poliškumo nesilaikymas: Prijungiant garsiakalbius atvirkščiai (teigiamą prie neigiamo ir atvirkščiai), gali sumažėti žemų dažnių garsas ir pablogėti bendra garso kokybė. Visada atidžiai stebėkite poliškumą.
• Netinkamas saugiklio amperazas: Naudojant per didelį saugiklį, jis gali neapsaugoti stiprintuvo nuo trumpojo jungimo, o naudojant per mažą - jis gali nuolat perdegti. Pasirinkite saugiklį, kurio amperazas atitinka stiprintuvo reikalavimus.
• Laidų trynimas į aštrius kraštus: Laidai, besitrinantys į aštrius kraštus, gali pažeisti izoliaciją ir sukelti trumpąjį jungimą. Apsaugokite laidus naudojant gumines tarpines arba izoliacinę juostą.
• Per didelis stiprumo (gain) nustatymas: Nustatant per didelį stiprumą, gali atsirasti iškraipymų ir sugadinti garsiakalbius. Pradėkite nuo mažiausio stiprumo ir palaipsniui didinkite, kol pasieksite norimą garso lygį, bet neperkraukite garsiakalbių.
• Netinkama stiprintuvo vieta: Montuojant stiprintuvą blogai vėdinamoje vietoje, jis gali perkaisti ir sugesti. Pasirinkite gerai vėdinamą vietą, kurioje stiprintuvas nebus veikiamas drėgmės ar tiesioginių saulės spindulių.
• Nepakankamas laidų sutvarkymas: Netvarkingai išvedžioti laidai gali trukdyti kitiems automobilio komponentams, atjungti laidus ir sukelti triukšmą. Sutvarkykite laidus naudodami laidų rišiklius arba izoliacinę juostą.
• Pamirštama atjungti akumuliatorių: Dirbant su automobilio elektros sistema neatjungus akumuliatoriaus, gali įvykti trumpasis jungimas ir sugadinti automobilio elektroniką. Visada atjunkite neigiamą akumuliatoriaus gnybtą prieš pradėdami darbus.
• Neatsižvelgiama į automobilio laidų schemas: Bandant prijungti laidus aklai, galima sugadinti automobilio elektroniką ir sukelti rimtų problemų. Naudokite automobilio laidų schemas, kad atpažintumėte reikiamus laidus ir išvengtumėte klaidų.

Jei jūsų originali atbulinės eigos kamera neveikia su 12V DC įtampa ir neturi AVI išvesties, ji neveiks be specialaus adapterio (retention adapter). Jei nuspręsite išlaikyti esamą kamerą, atkreipkite dėmesį, kad esant žemai raiškai vaizdas didesniame ir aštresniame Android sistemos ekrane gali būti ištęstas ir grūdėtas. Mūsų AHD atbulinės eigos kamera pasižymi puikiu veikimu esant silpnam apšvietimui ir turi plačiakampį 130 laipsnių objektyvą.

Kaip prijungti atbulinės eigos kamerą prie magnetolos?

Pastaba: Jei jūsų automobilis turi Canbus sistemą ir G5 jungtis jau yra prijungta prie Canbus dekoderio per maitinimo kabelį, tuomet jums nereikia prijungti raudonojo laido (Reverse Control) prie atbulinės eigos vaizdo kabelio.

Atbulinės eigos kamera prijungta teisingai, tačiau įjungus atbulinę pavarą ekrane rodoma „NO SIGNAL“. Įsitikinkite, kad prijungėte kameros AV kabelį prie CAM VIN kabelio.

Atbulinės eigos kamera prijungta teisingai, tačiau įjungus atbulinę pavarą vaizdas ekrane lieka neryškus. S serijoje patikrinkite, ar nustatyta teisinga atbulinės eigos režimo (backcar mode) parinktis. Eikite į Car Settings-Backcar-Backcar mode. Galite pabandyti nustatyti režimą į AHD720P25 arba AHD1080P25.

Kai kuriems automobilių modeliams variklis gali sukelti elektromagnetinius trukdžius atbulinės eigos kamerai. Pabandykite perjungti atbulinę eigą išjungus variklį ir pažiūrėkite, ar vaizdas yra aiškus. Jei vaizdas yra aiškus, kai variklis išjungtas, tarp atbulinės eigos kameros maitinimo laidų ir automobilio atbulinės eigos žibinto reikia įdėti filtrą.

Automagnetola nepersijungia į atbulinės eigos režimą įjungus atbulinę pavarą.

• A. Be CANBUS sistemos automobiliams. Rankiniu būdu prijunkite G5 pin „back car“ laidą (rožinės arba rudos spalvos) prie raudono laido iš atbulinės eigos kameros AV kabelio.
• B. Su CANBUS sistemos automobiliams. Prijunkite CANBUS dekoderį prie magnetolos maitinimo kabelio ir prijunkite 8-ių PIN CANBUS jungtį prie magnetolos galinės dalies. Taip pat reikia nustatyti CANBUS automobilio modelį.

Kaip apversti atbulinės eigos kameros vaizdą? Car Settings-Backcar-Backwards video mirror

Neturiu atbulinės eigos kameros, todėl nenoriu, kad magnetola persijungtų į atbulinės eigos režimą. sekite Car Settings-Backcar-Backcar function-off

Noriu/nereikia, kad muzika būtų nutildyta įjungus atbulinę pavarą. Car Settings-Backcar-backcar mute-on/off. CarSetting-General-Reverse Mute.

Kaip įjungti/išjungti atbulinės eigos linijas? sekite Car Settings-Backcar-Backcar ruler- on/off.

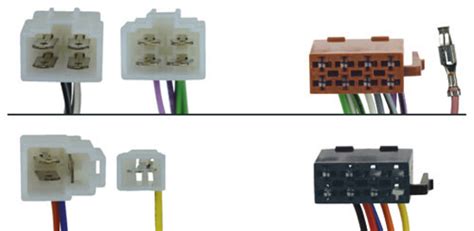

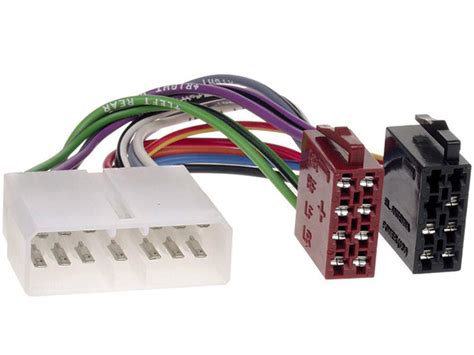

Pajungta turi būt taip: geltonas prie pastovaus pliuso, raudonas prie degimo, juodas prie pastovaus minuso.

Tokios spalvos turetu buti iseinancios is bet kurios dabartines magnetolos, o jei is auto iseinantys laidai be spalvu tokiu,tai susirandi pliusa su testeriu,pajungi ji prie geltono ir raudono (juos i viena gali sujungt),tada surandi minusa,prie juodo jungdamas. koloneliu laidai turetu buti iskart dvigubi (dvigysliai ar kaip paaiskint).
