Norint įsivesti elektrą į naujai statomą namą, pirmiausia reikia pasirūpinti įvadiniu skydu - spinta iki sklypo ribos.
Tam reikia pateikti paraišką Energijos skirstymo operatoriui (ESO), ši įmonė apskaičiuoja medžiagų ir darbų kainas ir įrengia įvadinį skydą.
Antras žingsnis - elektra iki namo skirstomojo skydelio - paskirstymo dėžutės.
Elektros kabelis nuo elektros tiekimo operatoriaus įvadinio skydo iki namo paskirstymo dėžutės - tai pagrindinis įvadinis kabelis, kuris tieks elektros energiją praktiškai visą namo gyvavimo laiką.
Kabelio Pasirinkimas
Pirmiausia reikia apsispręsti, kokios medžiagos renkatės kabelį - varinį ar aliuminio.
Elektrikai profesionalai žino, kad geresni laidininkai ir dėl mažesnio įšilimo ilgiau tarnauja varinių laidininkų kabeliai, tačiau jie ir kainuoja daugiau.
Jeigu atstumas didelis, individualiam namui galima rinktis ir aliuminio gyslų kabelį, anksčiau visi kabeliai būdavo iš aliuminio.
Kaip minėjome, daugelis profesionalų pasisako už varį, nes mažesnis skerspjūvis ir didesnė galia, varinės kabelio gyslos saugesnės, ilgesnis jų eksploatavimo laikas.
Kabelio galia - t.y., gyslų skaičius ir skerspjūvis, priklauso nuo įvado leistinosios galios, elektros poreikio.
Pavyzdžiui, trifaziam 10 kW įvadui užtenka 5 gyslų ne mažesnio kaip 10 mm² ploto varinio kabelio arba 16 mm² aliuminio.
Tikslus kabelio skerspjūvis turi būti nurodytas elektros instaliacijos projekte.
Vienfazių kabelių fazinio laidininko izoliacija žymima ruda, raudona arba juoda spalva, nulinis laidininkas - mėlyna spalva.
Jeigu namuose planuojama elektrinė viryklė ir orkaitė, elektrinis šildymas ir kiti didelės galios reikalaujantys prietaisai, tuomet bus reikalingas trifazis elektros kabelis.
Kabeliai skiriasi gyslų kiekiu, skersmeniu, vardine darbine įtampa, izoliacija.
Žinotina, jog laidininku pratekančios srovės dydis priklauso nuo įtampos.
Kabelio skerspjūvio plotas turi būti suderintas su maksimalia apkrova, įvadinį požeminį kabelį praktiškai rekomenduojama kloti šiek didesnio skersmens nei reikia, nes ateityje gali prireikti didesnės galios.
Kabelio laidininkų skerspjūvis apskaičiuojamas elektros projekte ir priklauso nuo apkrovos galios (leistinos ilgalaikės srovės), paklojimo būdo, kabelio laidininkų medžiagos, izoliacijos ir kitų faktorių, skaičiuojant naudojami įvairūs esamos situacijos pataisų koeficientai.
Kabelio skerspjūvis turi būti suderintas su maksimalia apkrova, elektrikai rekomenduoja kloti šiek didesnio skersmens nei reikia įvadinį kabelį, nes ateityje gali prireikti didesnės galios.
Priklausomai nuo laidininkų medžiagos ir kabelio izoliacijos, kabelio skerspjūvio parinkimui individualiame sklype standartinėse situacijose reikia vadovautis „Elektros linijų ir instaliacijos įrengimo taisyklių" 4 ir 5 lentelėse nurodytais kabelių skerpjūviais, kurie pateikti šių taisyklių 4 ir 5 lentelėse.
Kabelio skerspjūvis yra orientacinė vertė, svarbiau yra kabelio elektrinė varža.
Gali pasitaikyti, kai matuojant fizinį laidininko skerspjūvį gaunamas kitoks rezultatas, nei ant kabelio pažymėtas dydis.
Kabelio laidininko varžos ribinės vertės yra pateiktos labai tiksliai, nes nuo jų priklauso leidžiama srovė.
Kaip ir elektrinis radiatorius, kabelis įkaista dėl per jį tekančios srovės.
Maksimalią kabelio darbinę temperatūrą dažniausiai riboja kabelyje naudojamų medžiagų savybės, kurias viršijus, kabelis ima prarasti savo savybes.
Kuo šiltesnė yra aplinka aplink kabelį, tuo mažiau jį galima apkrauti ir atvirkščiai - gerai aušinamų kabelių apkrova gali būti žymiai didesnė.
Pavyzdžiui, sausame smėlyje ir drėgnoje dirvoje įrengto kabelio maksimalios apkrovos srovės skirtumas gali būti beveik dvigubas.
Tuo pačiu išskiriama šiluma yra tiesioginiai nuostoliai, kurių negalima naudingai panaudoti, todėl naudojant didesnio skerspjūvio kabelį galima daug sutaupyti.
Internete galima rasti įvairių kabelio skerspjūvių ir srovės priklausomybės lentelių, naudojamų praktikų, bet visada reikia atidžiai peržiūrėti į pateikiamas skaičiavimo sąlygas.

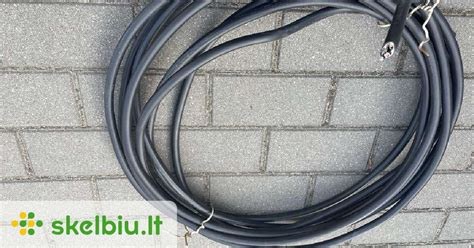

Kalbant apie įvadinį namo kabelį, tiesiamą grunte, tam tikslui naudojami specialus kabelis, jis įveriamas į PVC techninį vamzdį ir užkasamas apie 1 m gylyje.
Pasirinkti tinkamą kabelį padės nemokamas „Prysmian Group Baltics" įrankis - CableApp programėlė.
Žinant reikalingą kabelio įtampą arba srovę ir klojimo būdą, programėlėje nuosekliai pažymimas pastato tipas, laidininko medžiaga, montavimo būdas, įtampa, apkrova, grandinės ilgis ir kiti parametrai.
Pagal juos automatiškai apskaičiuojamas kabelio skersmuo.
Programa pritaikyta kompiuteriams ir išmaniesiems telefonams.
Kompiuterinį programos variantą galima rasti adresu cableapp.com, o į telefoną nemokamą programėlę galima parsisiųsti iš Google Play arba iš App Store.
Lietuviška programėlės versija sukurta atsižvelgiant į statybos produktų reikalavimus Lietuvoje.
CableApp produktai yra susieti su „Prysmian Group" internetiniu produktų katalogu.
Jame galima rinktis gaminius taikant įvairius filtrus, produktų technines charakteristikas ir produktų eksploatacinių savybių deklaracijas.
Elektros kabeliai eksploatuojami 50 ir daugiau metų, todėl neverta jam taupyti ir ieškoti neaiškios kilmės gaminių.
Patikimų gamintojų kabelių techninėje specifikacijoje visada nurodomi standartai, pagal kuriuos jie gaminami, dėl nuolat į rinką patenkančios nekokybiškos produkcijos ugniai atsparių ir galios kabelių gamybos ir bandymų standartai įrašyti į „Elektros linijų ir instaliacijos įrengimo taisykles".
Kabelių standartas turėtų būti nurodytas elektros projekte, nepriklausomai nuo to, ar tai individualus namas, ar biurų pastatas.
Nurodyti kabelių degumo klasę privaloma.
Tačiau reikia nepamiršti, kad esti nesinchroninė apkrova (naudojant vienfazius prietaisus), be to, reikia įsivertinti įtampos kritimą dėl varžos (kabelio ilgis), todėl mes rekomenduojame 5x6 varinį kabelį (5 gyslų 6 mm2), įveriant į PVC techninį vamzdį, kasant apie 1 m gylyje.
Jei galios koeficientas nėra žinomas pastarasis turi būti parenkamas remiantis „Skaičiuojamųjų elektros apkrovų nustatymo metodika” patvirtinta Lietuvos Respublikos Ūkio ministro.
Kaip pajungti internetinę rozetę?
Kabelio Tiesimas

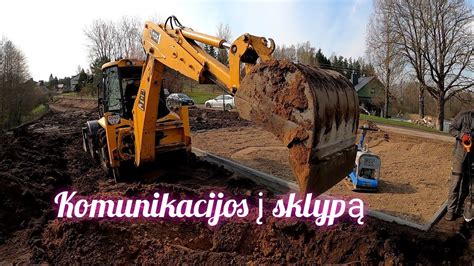

Pagrindinis įvadinis kabelis į namą dažniausiai tiesiamas žemėje iškastoje tranšėjoje.
Požeminis elektros energijos kabelis yra saugesnis ir patikimesnis energijos perdavimo būdas nei oro linijos, kurias dažnai pažeidžia gamtos stichijos.
Be to, urbanizuotoje teritorijoje požeminiai kabeliai netrukdo kelių tiesimui, statybai, vizualiai nematomi ir negadina kraštovaizdžio.
Dideliuose objektuose ir dideliais atstumais požeminiai kabeliai klojami mechanizuotai, traukimo, stūmimo arba įarimo/plūgo būdu.
Numatoma požeminio kabelio tiesimo linija pažymima žemės paviršiuje ir pagal ją kasama tranšėja.
Kabelio gylis po žeme priklauso nuo kabelio įtampos, jo tiesimo vietos.
6-10 kV įtampos kabelio įvadui į pastatą iki 5 m ilgio atstumu tranšėjos gylis privalo būti ne mažesnis kaip 0,5 m.
Po gatve ar keliu iki 35 kV įtampos kabeliai turi būti tiesiami ne mažesniame gylyje nei reglamentuoja kelių techniniai reglamentai (dažniausiai tai 1,5 m).
Iškasus numatyto gylio tranšėją, jos dugne supilamas smėlio sluoksnis, kuris apsaugo kabelį nuo įmirkimo, jei gruntas drėgnas.
- 110-400 kV įtampos kabeliams turi būti ne mažesnis kaip 1,5 m.
Paklotas kabelis užpilamas maždaug 10 cm storio smėlio sluoksniu.
Jeigu į tą pačią tranšėją reikia pakloti kelias kabelių linijas, siekiant sumažinti įkaitimo poveikį, tarp jų paliekamas apie 30 cm tarpas.
Atstumas tarp kabelių užtikrina, kad gedimas, įvykęs viename kabelyje, nepažeistų gretimo kabelio.
Žemės darbai atliekami vadovaujantis statybos techniniu reglamentu STR 1.07.02:2005 "Žemės darbai".
Jeigu darbai vykdomi už sklypo ribų, leidimus žemės darbams vykdyti išduoda miesto, rajono savivaldybės.
Laikinas Statybinis Elektros Įvadas
Vykstant statyboms, elektros energijos reikia įvairiai technikai ir statybiniams įrankiams.
Laikiną statybinį elektros įvadą - statybinę dėžutę galima pasijungti nuo įvadinės spintos, nuo pagrindinio įvadinio elektros kabelio, kuris nutiestas, bet į namą dar neįvestas.
Tam tikslui imama hermetiška paskirstymo dėžutė, į ją patalpinamas trifazis automatinis jungiklis, kuris reikalingas apsaugai nuo perkrovos ir trumpojo jungimo.
Taip pat įrengiama nuotekio relė ir 2-3 rozetės.
Visa tai turi įrengti profesionalus elektrikas, kuris padaro varžų matavimus bei užpildo dokumentus, reikalingus pateikti ESO.
Kai elektra bus vedama į namą, statybinė dėžutė atjungiama ir kabelis atvedamas į namo elektros paskirstymo skydelį.
Kabelių Izoliacija
Kai kas painioja kabelio izoliaciją su išoriniu apvalkalu.
Kabelio izoliacija - tai medžiaga, kuria dengiami kabelio laidininkai arba gyslos.
Išorinis apvalkalas - danga esanti virš kitų kabelio dangų, sauganti kabelį nuo drėgmės ir mechaninių pažeidimų.
Išorinės kabelių dangos gali būti guminės, polivinilchloridinės (PVC), polietileninės (PE), behalogeniai mišiniai (HF) arba kitų plastiko rūšių.
Statybinių instaliacinių kabelių išorinė PE dangos izoliacija yra pritaikyta standartinėms situacijoms.
Kabelio struktūra:
- Kabelio apsauginė danga arba išorinis apvalkalas, kuris apsaugo kabelį nuo drėgmės, mechaninių pažeidimų;
- Vielinių laidų ekranas - elektros lauko kontrolei;
- Izoliacinis sluoksnis - izoliuoja laidininką;
Laidininkais ir kabeliais, izoliuotais XLPE medžiaga, gali tekėti didesnė srovė, nes XLPE kabelių leistina laidininkų įšilimo temperatūra yra +90 °C, o PVC izoliuotų kabelių ši temperatūra yra iki +65-+70°C.
Eksploatacijos metu svarbu, kad kabelio gyslų ar laidininkų darbinė temperatūra neviršytų šių ribų, antraip tai gali būti kabelio suirimo priežastimi.
Darbinė temperatūra viršijama, kai laidais perduodama elektros srovė viršija leistinąją, tai didina įšilimo temperatūrą.
Kuo didesnė elektros srovė, tuo daugiau išsiskiria šilumos ir atitinkamai kyla laidininkų ir kabelio temperatūra.
Dėl to kabeliu su XLPE izoliacijos laidais galima perduoti daugiau elektros energijos lyginant su tokio pat skerspjūvio PVC kabelio laidais.
XLPE izoliacija pasižymi gesnėmis mechaninėmis bei temperatūrinėmis charakteristikomis: didesniu tąsumu, didesniu pailgėjimu ir atsparumu smūgiams, todėl esant aukštai temperatūrai (iki +90 °C) ji neištirpsta ir neskilinėja.
Be to, trumpojo jungimo sąlygomis XLPE izoliacija vieną sekundę gali atlaikyti iki +250 ºC laidininko temperatūrą, o didžiausia PVC kabelių laidininko temperatūra vieną sekundę gali būti iki +160 ºC, ir tai turi didesnį pranašumą avarinėmis sąlygomis.
Tiek PVC, tiek XLPE kabeliai turi atitikti LST HD 603 arba LST HD 604 standartus.
Tuo svarbu įsitikinti, nes dažnai kabelio pasirinkimą lemia kaina.
Paprastai pigesni kabeliai atkeliauja ne iš ES šalių, kur gamintojams neprivalu laikytis standartų.
Palyginę tokio pat tipo skirtingų gamintojų kabelius ir pamatę, jog skiriasi kabelių srovės apkrovos bei kaina, daugelis linkę pirkti pigesnius ir didesnių srovės apkrovų kabelius.
Rinkoje būna tokio paties tipo ir skerspjūvio kitų gamintojų kabelių, kurių srovės apkrova nurodoma net 490 A.
Tačiau retai kas atkreipia dėmesį, kad nenurodomas kabelio standartas.
Tokie gamintojai naudoja kitas kabelio srovės apkrovos sąlygas, pavyzdžiui, didesnę laidininko gyslos temperatūrą grunte.
Lyg ir nemeluoja, bet europinis standartas didinti kabelio temperatūros daugiau nei +65°С neleidžia.
Ar toks pigesnis ir didesnės apkrovos kabelis bus patikimas?
Kol naujas jis kurį laiką veiks, tačiau, susidarius ekstremalesnėms sąlygoms, gali įvykti gedimas.
Patarimas paprastas - viso kabelio technologinis gamybos standartas turi būti nurodytas kiekvieno kabelio techniniame aprašyme arba/ir atitikties deklaracijoje, priimtoje ES šalyse.
Neretai pateikiami trečiųjų šalių standartai ir deklaracijos.
Lengvesniam ir paprastesniam kabelio pasirinkimui „Prysmian Group" vartotojams sukūrė CableApp programėlę.
Joje pagal objekto tipą ir kabelio montavimo būdą galima tiksliai ir greitai pasirinkti tinkamą kabelį, taip pat yra kabelių aplinkosauginis įvertinamas, apskaičiuojamos metinės elektros energijos sąnaudos pasirinkus vienokį ar kitokį kabelį.
Norint rasti tinkamą kabelio skerspjūvį, programėlėje reikia įvesti kabelio srovę A arba galią kW.
Pagal įtampos tipą apskaičiuojama srovės galia ir atvirkščiai, todėl programėlę galima naudoti srovei arba galiai įvertinti.
Kabelio ilgio reikia norint įvertinti įtampos nuostolius.
Apskaičiavus nuostolius, galima sužinoti, kiek energijos galima sutaupyti naudojant didesnio skerspjūvio kabelį ir kiek sumažėja CO2 emisija.
Dažnai individualių namų statytojai klausia, ar požeminam kabeliui pravesti reikalingas apsauginis vamzdis arba gofra?
Jis būtinas elektros kabelių ir laidų apsaugai nuo mechaninių pažeidimų, suspaudimo ir aplinkos poveikio.
Gofruoti vamzdžiai, vadinamosios gofros, ir lygiasieniai vamzdžiai parenkami pagal LST EN 61386-24 standartą, jie būna įvairių spalvų ir skersmens.
Tiesa, lauko apsauginių vamzdžių spalva gali būti ir kitokia, standarto nėra, būtina pasitikrinti instaliacinio vamzdžio paskirtį, mechaninį atsparumą, taip pat atsparumą smūgiams, drėgmei.
Reiktų atkreipti dėmesį, kokio mechaninio stiprio arba atsparumo yra gofruotas arba lygus kabelio vamzdis.
Lauko salygomis reikėtų, kad šis rodiklis būtų ne mažesnis nei 450 N/5 cm, bet tai priklauso nuo kabelio vietos ir galimų apkrovų - gali reikėti ir didesnio atsparumo.
Po važiuojamąja dalimi naudojamas 750 N/5 cm vamzdis.
Vamzdžių atsparumo smūgiams klasė turėtų būti ne žemesnė kaip N, nerekomenduojama L (Light) klasė, nes užkasant tokį vamzdį jį gali pažeisti didesnis akmuo.
Lauko instaliacijos kabelių vamzdžiai gaminami iš polipropileno, sutankinto polietileno, dirbant šaltuoju metų laiku reiktų vengti PVC vamzdžių, nes šaltyje jie tampa trapūs.
Vienos linijos požeminiam elektros instaliacijos kabeliui reiktų imti 20-30 proc.
Elektros Instaliacijos Atnaujinimas
Didelį pavojų kelia srovės nuotėkio relės nebuvimas, ypač vonios kambariuose.
Srovės nuotėkio relė apsaugo žmones nuo elektros smūgio.
Kad būtų aiškiau, kaip veikia srovės nuotekis, pabandysime paaiškinti dažniausiai pasitaikančią situaciją: centralizuotai tiekiamas vanduo dažniausiai turi didelį kiekį kalcio, buitiškai šnekant, yra kietas ir dėl to prietaisai pasidengia kalkių nuosėdomis.
Tokių nuosėdų atsiranda ir ant indaplovės, skalbyklės kaitinimo elementų, ilgainiui kaitinimo elementai suskilinėja ir tampa nesandarūs.
Tokiu atveju elektros srovė patenka į vandenį ir pereina į skalbyklės korpusą.
Žmogus, prisilietęs prie įelektrintos skalbyklės, gauna elektros smūgį, kuris gali būti mirtinas.
Ekonomiški ir patogūs sprendimai yra sumontuoti prietaisus drauge.
Jeigu dar neaišku, kokių matmenų bus miegamojo lova, dvigulei lovai tarpas tarp kištukinių lizdų/jungiklių blokų centrų turėtų būti 2 metrai 20 centimetrų, aukštis nuo grindų - 60 cm.
Standartinis sieninių šviestuvų aukštis nuo grindų - 1, 30 cm.
Saugumo Patarimai
Daugėjant pranešimų apie gaisrus, kilusius dėl netvarkingos elektros instaliacijos, svarbu suprasti, kad tinkamai įrengta ir prižiūrima elektros sistema gali apsaugoti nuo nelaimių.
- Įsitikinkite, kad visi elektros darbai atliekami kvalifikuoto elektriko.
- Naudokite tik sertifikuotus ir kokybiškus elektros įrenginius bei medžiagas.
- Reguliariai tikrinkite elektros instaliacijos būklę.
Svarbu atsiminti, kad elektros instaliacijos darbai reikalauja specialių žinių ir įgūdžių.
Visada kreipkitės į kvalifikuotus specialistus, kad užtikrintumėte savo ir savo artimųjų saugumą.
