Elektros instaliacija yra svarbi kiekvieno būsto dalis, o tinkamas jungiklių ir rozečių pasirinkimas bei montavimas užtikrina ne tik patogumą, bet ir saugumą. Šiame straipsnyje aptarsime elektros jungiklių spalvų standartus, jų funkcionalumą, montavimo ypatybes ir kaip pasirinkti tinkamus jungiklius bei rozetes.
Saugumas ir senos instaliacijos keitimas
Senų kištukinių lizdų ir jungiklių keitimas yra svarbus saugumo užtikrinimo žingsnis, kurį gali atlikti bent šiek tiek techniką išmanantis žmogus. Išklibusios senos rozetės ir jungikliai yra labai pavojingi, nes nesant pakankamai geram kontaktui, be specialaus įžeminimo, tai gali sukelti gaisrą. Senuose sovietiniuose daugiabučiuose buvo naudojami aliuminio laidai, kurių pralaidumas mažesnis nei varinių laidų. Esant didesnėms apkrovoms, jie gali greitai užsidegti. Todėl, keičiant elektros instaliaciją, svarbu pasirūpinti saugumu ir naudoti kokybiškus varinius laidus.
Jungiklių ir rozečių pasirinkimas

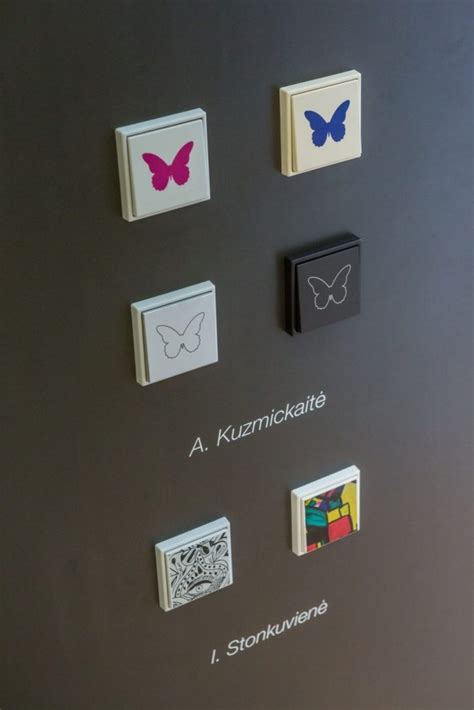

Renkantis jungiklius ir rozetes, svarbu atsižvelgti į kelis aspektus: spalvą, dizainą ir mechanizmo kokybę.JUNG jungiklių ir kištukinių lizdų asortimente yra kelios dizaino linijos - pradedant jungikliais su moderniais stiklo dangteliais ir baigiant retro stiliumi, su platesniais ar siauresniais rėmeliais. JUNG elektros jungikliai ir lizdai pritaikyti skirtingos paskirties pastatams - nuo gyvenamųjų būstų iki elektros instaliacijos viešbučiams ar jungiklių su antibakterine danga ligoninėms bei senelių namams.
Kitas svarbus rodiklis - mechanizmo kokybė. Kinietiška, ne ES gamintojo įranga netarnaus tiek ilgai ir nebus tokia patikima, kaip sertifikuotas gaminys. Pagal europinį standartą, bandymo metu jungiklis turi išlikti funkcionalus po 40 tūkst. perjungimų. JUNG kokybės standartas yra 50 tūkst. perjungimų.
JUNG funkcionalumas ir estetika
JUNG mechanizmai patikimesni ir tuo, jog turi laidų griebiklio mechanizmą, tvirtai laikantį elektros laidą. Toks mechanizmas patogesnis ir patikimesnis už prisukamą jungimą. Laido jungimas su griebikliu greitesnis, laidas tvirčiau įsikabina ir neišsiklibina eksploatacijos metu.
Jeigu namuose mažai kištukinių lizdų, o įkraunamų prietaisų daug, apsimoka nusipirkti kištukinį lizdą su USB jungtimi. JUNG asortimente tokių yra du modeliai: 18 vatų galios su viena A arba C tipo USB jungtimi ir 15 vatų įkroviklio galios su abiejų tipų (A ir C) USB jungtimis.
JUNG prietaisų asortimente yra ir daugiau gyvenimą lengvinančių ir išlaidas taupančių sprendimų. Pavyzdžiui, kodėl prie namo įėjimo durų ar koridoriuje jungiklio nepakeitus judesio jutikliu - jungikliu. Arba garaže, sandėliuke, rūsyje, net nevedžiojant elektros laidų, galima sumontuoti bevielį eNet standarto lubinį jutiklį su maitinimo elementais, kuris perduoda impulsą bet kuriam eNet imtuvui - apšvietimo lempai, šildymo prietaisui, signalizacijos sistemai ir pan. Naudojant JUNG dizaino eNet radiobanginius sieninius siųstuvus, funkcijos valdomos tiesiog paspaudus klavišą. Sieniniai jungikliai - siųstuvai gali būti įvairių medžiagų, spalvų ir formų, kad atitiktų esamą elektros instaliacijos dalį.
Montavimo ypatybės
Prieš pradedant montavimo darbus, būtina išjungti elektros srovę ir sumontuoti montažinę dėžutę. Į dėžutę įtraukiame 10-15 cm ilgio kabelio galą. Ant kiekvieno JUNG jungiklio ar kištukinio lizdo korpuso yra nurodyta, kiek reikia nuimti nuo laido izoliacijos. Standartinis pliko laido ilgis - 10-15 mm. Faziniai laidai įdedami į jungiklio mechanizmo griebiklį. Likę laidai įstumiami į instaliacinę dėžutę.
Jungiklių ir kištukinių lizdų rinkoje yra daug, tačiau tik montuojant ir eksploatacijoje išryškėja jų kokybė. JUNG produkcija sulaukia daugybės meistrų pagyrimų dėl patikimo laidų griebiklio mechanizmo, kuris yra patogesnis ir patikimesnis už prisukamą jungimą.
Elektros lizdų ir jungiklių montavimas tinkamame aukštyje yra svarbus tiek montavimo patogumui, tiek kasdieniam naudojimui. Įprasta montuoti sieninius elektros lizdus taip, kad jų apačia būtų maždaug 30 centimetrų virš grindų dangos. Standartinis šviesos jungiklių aukštis daugumoje patalpų - 122 centimetrai nuo grindų iki dėžutės apačios.
Montuojant kelias rozetes ar jungiklius, instaliacinės dėžutės nesudedamos viena linija, tačiau, jei nėra didelių nukrypimų, tai galima sureguliuoti mechanizmų įdėjimo metu.
Montavimo metodai
- Matavimas su metru: Pažymėkite norimo aukščio tašką ant vieno tašo ir lazeriniu nivelyru perkelkite liniją per visą sieną, iš kurios žymėsite ir montuosite dėžutes.
- Gipso kartono liniuotė: Jei grindų danga dar nesuklota, galite liniuotę priglausti prie grindų ir, remdamiesi ilgu kraštu, su pieštuku pažymėti liniją kelioms sijoms iš karto.
- Plaktuko metodas: Įprasti 16 uncijų plaktukai yra apie 33 centimetrų ilgio.
- ‘Staklės’ (story pole) metodas: Pasigaminkite paprastą matuoklį iš medinės lentos, pažymėkite reikiamus lizdų ir jungiklių aukščius.
Laidų spalvinis žymėjimas
Laidai, kuriuos naudosime, turi standartinį spalvinį žymėjimą. Ruda spalva žymimas laidas, kuriuo tekės srovė (fazė). Mėlyna spalva žymimas neutralus laidas. Atjungus srovę, nukerpamas reikiamo ilgio kabelio galas. Dažniausiai meistrai palieka apie 10- 15 cm kabelio galą. Apie 8-10 cm nuimama pagrindinė kabelio izoliacija. Laidui nuimama 15 mm izoliacijos. Laidai įdedami į jungiklio griebiklį. Likę laidai sujungiami ir įstumiami į instaliacinę dėžutę.

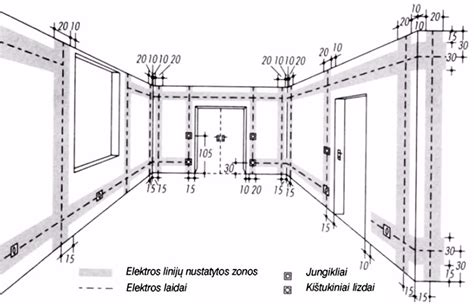

Instaliacijos zonos
Laidai ir kabeliai montuojami instaliacinėse zonose, kad būtų žinoma, kur eina laidai, kad jie nebūtų pažeisti gręžiant. Horizontalios instaliacijos zonos plotis turėtų būti 30 cm, vertikaliosios - 20 cm. Apačioje horizontalioji zona prasideda 15 ir 90 cm atstumu nuo grindų, viršuje - 15 cm nuo lubų. Į šias zonas montuojami kištukiniai lizdai, jungikliai ir atšakos dėžutės.
Rozečių ir jungiklių aukščiai
Nors darydami individualių gyvenamųjų namų projektus architektai elektros jungiklių ir rozečių aukščius parenka pagal standartą, elektrikai pastebi, kad jaunų naujakurių poreikiai kartais yra kitokie nei tarybiniais standartais pastatytuose būstuose gyventi pripratusių vyresnio amžiaus būstų savininkų.
Jau ne vienerius metus įrengiant elektros jungiklius galioja 90 centimetrų standartas. Tai yra būtent tokiame aukštyje virš grindų dangos turi būti montuojami elektros jungikliai.
Elektros jungiklius montuoti 90 centimetrų aukštyje yra logiškas sprendimas, nes tai patogu ir suaugusiam žmogui, kuriam nereikia kiloti rankų, ir mažam vaikui. Tačiau galimas ir kitas būdas, kaip nustatyti elektros jungiklio aukštį, pavyzdžiui, montuoti jungiklius tokiame pačiame aukštyje, kokiame yra ir durų rankenos.
Jaunesni klientai paprastai prašo įrengti rozetes 30 centimetrų aukštyje, nes tokiame aukštyje įmontuotos rozetės yra pakankamai patogus sprendimas, turint omenyje, kad dauguma kasdienėje buityje naudojamų elektros prietaisų yra sąlyginai žemai.
Aukščio standartai pagal patalpas
| Vieta | Aukštis nuo grindų (cm) |
|---|---|
| Bendros gyvenamosios erdvės (rozetės) | 30 |
| Virtuvė (rozetės virš stalviršio) | 38-51 |
| Vonios kambarys (rozetės) | 30 |
| Šviesos jungikliai | 122 |

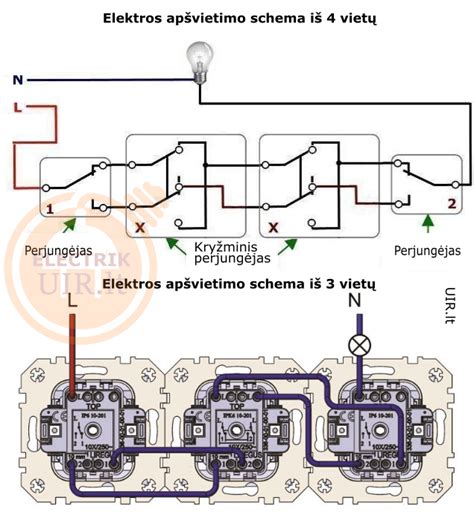

Perėjimo jungikliai
Norint patogiai valdyti apšvietimą ir elektros prietaisus dideliuose butuose, dažnai naudojamas perėjimo jungiklis. Tokie įtaisai yra skirti užtikrinti kuo patogesnį elektros vartotojų darbą. Privačiuose apartamentuose jų įrengimas naudojamas apšvietimo įtaisams valdyti laiptuose, koridoriuose, miegamuosiuose ir kitose vietose, kur gali nepakakti vieno įrenginio įrengimo, kad būtų patogu įjungti kambario šviesą.
Norint užtikrinti apšvietimo valdymą iš dviejų vietų, būtina naudoti perjungimo grandinę, apimančią du tokius gaminius. Pakeitus bet kurio iš jų kontaktų padėtį, įjungiama arba išjungiama apšvietimo prietaiso įtampa.
