Elektrinis kilimėlis grindims - tai patogus, šiuolaikiškas ir labai paprastas sprendimas ieškantiems komforto ir patikimumo. Elektrinis kilimėlis grindims - vienas paprasčiausių ir lengviausiai įrengiamų grindinio šildymo sprendimų. Jis puikiai tinka tiek naujiems, tiek senesniems namams, nes nereikalauja sudėtingo montavimo ar papildomų techninių patalpų.
Vienas didžiausių elektrinio šildomų grindų kilimėlio privalumų prieš įprastus patalpų šildymo sprendimus kaip radiatoriai arba oras-oras šildytuvai - nematomumas. Po grindimis integruotas tinklelis efektyviai atlieka savo funkciją, kuriai valdyti užtenka termostato. Jis įprastai būna nedidelis ir neutralių spalvų, todėl nesujaukia jaukios namų harmonijos.
Ši šildymo sistema pagrįsta paprasta ir patikima technologija, todėl veikia ilgai ir patikimai. Elektriniai grindų kilimėliai pasižymi labai maža gedimo tikimybe. Net jei gedimas ir pasitaikytų, jį galima greitai surasti ir pašalinti.
Infraraudonųjų spindulių grindinis šildymas
Elektrinių šildymo kilimėlių tipai
Elektriniai kilimėliai būna dviejų rūšių - plėvelės ir tinklelio formos. Vieni populiariausių yra infraraudonųjų spindulių pagrindu veikiantys kilimėliai, dažniausiai pagaminti iš anglies pluošto.
- Tinklelio tipo kilimėliai: tinka patalpoms, kuriose yra didesnė drėgmė, pavyzdžiui, vonios kambariui.
- Plėvelės tipo kilimėliai: dažniau naudojama sausuose kambariuose, tokiuose kaip svetainės ar miegamieji.
Abi sistemos yra labai paprastai valdomos termostatu.
Šildymo kilimėlio tipai
Šildymo kilimėlio pritaikymas ir savybės
Elektriniai kilimėliai puikiai tinka montuoti po įvairiomis grindų dangomis: keramikinėmis ar akmens masės plytelėmis, laminatu ar medienos danga. Svarbiausia - prieš montuojant pasirinkti grindų dangą, kurios šiluminė varža neviršytų 0,15 m²K/W (rekomenduojama didžiausia varža).
Šildymo kilimėlį - tinklelį galima naudoti visuose namuose: virtuvėje, svetainėje, vonios kambaryje arba miegamajame. Elektrinis šildomų grindų kilimėlis yra sujungtas su termostatu, todėl ypač lengva reguliuoti grindų temperatūrą. Infraraudonųjų spindulių šildomų grindų kilimėlis - tinklelis neskleidžia jokio garso.
Warmset Black 85 W yra analogų pasaulyje neturintis šildomų grindų kilimėlis su infraraudonųjų spindulių technologija. 85 W galingumo šildymo elementas greitai įkaista, šildo ne tik grindis, bet ir pakelia erdvių temperatūrą. Kilimėlio storis yra tik 3 mm, o jo galuose esančios jungtys - iki 6 mm, todėl jis yra tinkamas montuoti po įvairios dangos grindimis.
Ekonomiškumas
Lyginant su standartiniais kilimėliais, elektrinis šildomų grindų kilimėlis - tinklelis Warmset Black 85 W sunaudoja iki 30% mažiau elektros energijos.

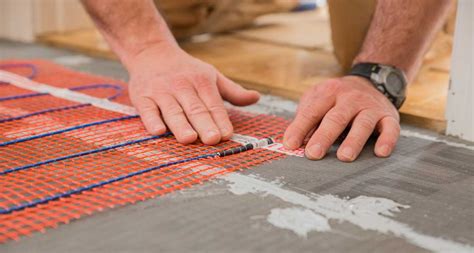

Šildymo kilimėlio montavimas
Kilimėlio - tinklelio montavimas yra gana lengvas. Pasiplanuojama ir nusibraižoma būsima šildymo kilimėlio klojimo schema. Parenkamas reikiamo išmatavimo ir galingumo kilimėlis, pasižymima jungiamojo laido ir galinės movos bei temperatūros daviklio vieta. Padaromas griovelis temperatūros daviklio vamzdeliui, kad jo paviršius būtu tame pačiame lygyje kaip ir šildymo kilimėlio klojimo paviršius, kad kuo mažiau išsikeltų grindys.
Jeigu senasis grindų paviršius lygus ir švarus, galima klijuoti šildymo kilimėlio tinklelį tiesiai prie jo. Šildymo kilimėlį ThinMat galima padalinti atsargiai kerpant lipniąją jo dalį, kad būtų išvengta bet kokių kabelio pažeidimų.
SVARBU: montuojant ir projektuojant vadovautis “Elektros saugos taisyklių” (EST), “Vartotojų elektros įrenginių techninio eksploatavimo taisyklių “ (EET) ir “Elektros įrenginių įrengimo taisyklių” (EĮĮT) reikalavimais. Elektros instaliavimo darbus gali atlikti tik kvalifikuotas elektrikas.
Šildymo kilimėlio montavimas
Montavimo patarimai
- Grindų šildymo kabelis neturėtų būti klojamas po stacionariais baldais, pertvaromis, voniomis, dušo kabinomis, klozetais - visko, kas trukdo šilumai efektyviai sklisti į patalpą.
- Hidroizoliacinė plėvelė skirta sulaikyti galimą drėgmės skverbimąsi į izoliacinį sluoksnį.
- 5 - 10 cm storio betoniniam sluoksniui geriausiai tinka metalinis cinkuotas 4-5mm vielos armavimo tinklas, skirtas perdengimo konstrukcijai sustiprinti, tuo pat ir šildymo kabeliui pritvirtinti.
Saugumas ir kokybė
Warmset Black 85 W kilimėlio - tinklelio šildymo elementas yra izoliuotas polypropileno medžiaga, kurios atsparumas temperatūrai siekia iki 150 °C. Taip pat infraraudonųjų spindulių elektrinis šildomų grindų kilimėlis - tinklelis yra priskirtas IPX7 saugumo klasei - atsparus drėgmei ir vandeniui. Galiausiai, šildomų grindų kilimėlis turi įžeminimą, kuris užtikrina papildomą saugumą.
Prie elektros tinklo kilimėliai jungiami per 30 mA ar mažesnę srovės nuotėkio relę, kaip papildomą priemonę apsaugai nuo elektros smūgio ar gaisro.
Šildymo elementų matavimai
Šildymo kabelio izoliacijos varžą ( R e ), kaip ir laidininkų varžą ( R ) reikia tikrinti prieš užliejimą ir po jo, ar po instaliavimo po medinėmis grindimis. Šildymo kabelio varža matuojama tarp dviejų kabelio laidininkų, o kabelio izoliacijos varža tarp laidininko ir jungiamojo kabelio įžeminimo laido, prijungto prie įžeminimo įrenginio. Laidininkų varžos nukrypimai nuo nominalios pažymėtos instrukcijoje negali skirtis daugiau kaip 0,95…1,10 karto. Izoliacijos varža turi būti didesnė nei 0,5 M W .
Grindų dangos pasirinkimas
Dauguma grindų dangų gali būti naudojamos grindų šildymui. Didelio terminio laidumo grindys, kaip kad keramikinės plytelės jaučiamos gan vėsios, jei šildymas nepakankamas. Optimali grindų temperatūra priklauso nuo konkrečių dangos charakteristikų, bei individualių žmogaus pojūčių.
Kiliminės dangos ar linoleumas ne pati geriausia grindų šildymo danga. Kiliminės dangos, linoleumas, buko parketas netinka kaip šildomų grindų dangos. Kiekvienu atveju pasitikrinkite grindų dangos tinkamumą grindiniam šildymui pas gamintojo atstovą.
TASSU šildymo kabeliai
TASSU šildymo kabeliai yra dviejų laidininkų, kas palengvina montavimą, nes nesvarbu kurioje grindų vietoje pasibaigia kabelis. TASSU kabelių sujungimo movos yra ypatingai patikimos, pagamintos gamykloje, ir montuotojams nekyla problemų su jų pajungimu.
TASSU kabeliai yra 20 W/m (U = 230 V). Naudojami betoninėse grindyse. Tinkamiausias grindų šildymo būdas - instaliavimas betoninėse grindyse.
Galingumo pasirinkimas
Paprastai, tiesioginio šildymo instaliuojamoji galia betoninėse grindyse yra 80 - 120 W/m 2 . Priklausomai nuo patalpos termoizoliacinių savybių, drėgnumo bei vartotojo pageidavimo galima galia iki 150 W/m 2 . Dalinai akumuliuojamam šildymui įprasta instaliuoti 100 - 150 W/m 2 , iki 180 W/m 2 .
Tinkama galia dalinai akumuliuojamam grindų šildymui yra apie 2 kartus didesnė už patalpos šilumos nuostolius.
TASSU kabeliai yra su gamykloje paruoštu jungiamuoju kabeliu bei užbaigimo mova. Kabelis negali būti trumpinamas ar kaip kitaip karpomas. Kiekvienoje patalpoje reikia instaliuoti atskiras kabelius ir termostatus.
Reikia pasitikrinti, kad atstumas tarp vingių būtų tarp 10…20 cm, kai grindų danga yra keramikinės plytelės ar sintetinis laminatas, ir 15…25 cm kai danga yra parketas.
Šildymo kabelis betoninėse grindyse betonuojamas vienu sluoksniu. Betoninės grindys gali būti betonuojamos vienu arba dviem betonavimais.
ThinMat šildymo kabelio kilimėlis
ThinMat šildymo kabelio kilimėlis grindims šildyti pirmiausia yra skirtas montuoti išlyginamajame cementiniame skiedinyje arba į plytelių klijų sluoksnį tiesiog po keramikinėmis plytelėmis, parketu ar laminatu.
Dviejų laidininkų grindų šildymo behalogenio kabelio kilimėlis , pagamintas iš nekenksmingų medžiagų, žemiausia montavimo temperatūra +5 ° C, nominali įtampa 230V, galingumas 100W/m 2 siekiant jaukumo arba 160W/m 2 drėgnesnėse ir vėsesnėse patalpose, kur reikia daugiau šilumos, kilimėlio plotis 0,46cm, šildomas plotas apie 50 cm, dviejų laidininkų jungiamojo laido ilgis 3m.
Šildymo kilimėlis dengiamas šildomų grindų išlyginamuoju sluoksniu arba plytelių klijais. Jungiamoji kabelio ir galinė movos turi būti tame pačiame sluoksnyje. Sluoksnis gali būti iki 15 mm storio.
Šildymo kilimėlis klojamas mažiausiai 30 cm nuo sienų, drenažo nubėgimų, kriauklių ir t.t. Minimalus kilimėlio kabelio lenkimo spindulys 30 mm.
Lentelės
1 Lentelė. TASSU šildymo kabeliai tiesioginiam ar dalinai akumuliuojamam šildymui.
Nominali įtampa ~220 - ~230 V. Galingumas 20 W/m. Jungiamojo laido ilgis 2.5 m. Žemiausia montavimo temperatūra -15 ° C.
2 Lentelė. TASSU šildymo kabelio parinkimo lentelė (~230V; 20 W/m).
3 Lentelė. ThinMat grindų šildymo kilimėliai.
Nominali įtampa 230 V. Žemiausia montavimo temperatūra +5 C. Jungiamojo laido ilgis 3m. Behalogeniai jungiamasis ir šildymo kabeliai. ThinMat pakuotėje yra 80 cm lankstaus instaliacinio vamzdelio davikliui ir speciali lipni juosta nuo tinklelio nuimtam kabeliui prie grindų klijuoti.
