Elektros saugikliai bute: paskirtis, pasirinkimas ir saugumo reikalavimai

Elektros instaliacija šiandien yra kiekvieno pastato „kraujotakos sistema“ - nuo jos tiesiogiai priklauso ne tik komfortas, bet ir žmonių bei turto saugumas. Kiekvienoje tokioje sistemoje svarbiausias „sargybinis“ yra elektros saugiklis.

Paprastai kalbant, elektros saugiklis yra apsaugos įrenginys, kuris automatiškai atjungia elektros grandinę, kai per ją pradeda tekėti per didelė srovė. Saugiklio paskirtis - „paaukoti“ save tam, kad būtų išsaugotas likęs tinklas.

Šiandien rinkoje siūlomas labai platus saugiklių asortimentas - nuo mažų cilindrinių iki masyvių peilinių pramoninių modelių. Cilindrinis elektros saugiklis - tai klasikinis variantas, dažnai naudojamas skydeliuose, valdymo spintose, įvairiose buitinėse ir nedidelėse pramoninėse instaliacijose.

Peilinis elektros saugiklis (dažnai vadinamas „peiliniu įdėklu“ arba NH tipo saugikliu) - tai sprendimas, dažniausiai sutinkamas pramonėje, kabelinių linijų apsaugai, didelių srovių grandinėms.

Kasdienėje kalboje neretai naudojama sąvoka „automatinis saugiklis“.

Atskira kategorija - automobilio elektros saugiklis, naudojamas transporto priemonių elektros grandinėse. Jie dažniausiai būna miniatiūriniai, skaidrūs, su spalviniu srovės kodavimu.

Vien tik fizinės formos (cilindrinis, peilinis ir pan.) pasirinkti nepakanka. Svarbu suprasti, kad „didesnis“ saugiklis nebūtinai reiškia „geresnis“.

Vienas iš svarbiausių kriterijų - laidų skerspjūvis. Saugiklis turi būti parinktas taip, kad maksimaliai leistina srovė neviršytų to, ką gali saugiai „panešti“ laidai. Todėl keičiant saugiklį savarankiškai jokiu būdu negalima „padidinti amperų“, jei instaliacija tam nepritaikyta.

Kai kurios apkrovos - pavyzdžiui, elektros varikliai - paleidimo metu trumpam vartoja didesnę srovę.

Nors pats saugiklis atrodo paprastas, klaidų čia pasitaiko nuolat.

Buitinėms instaliacijoms dažniausiai pakanka standartinių automatinių jungiklių bei cilindrinių saugiklių, atitinkančių tipinius namų ūkių apkrovos scenarijus. Todėl pramonėje labai plačiai naudojamas peilinis elektros saugiklis, greito veikimo saugikliai, specialūs variklių ir puslaidininkinių įrenginių apsaugos sprendimai.

Elektros saugiklis yra vienas paprasčiausių, tačiau kartu ir svarbiausių elektros sistemos elementų.

Todėl renkantis saugiklius verta orientuotis ne tik į kainą, bet ir į kokybę, atitiktį standartams, gamintojo patikimumą ir konkrečiai situacijai tinkamus parametrus. Saugiklių asortimentas šiandien leidžia rasti sprendimus tiek paprastam buto skydeliui, tiek sudėtingoms pramoninėms linijoms - svarbiausia, kad pasirinkimas būtų sąmoningas ir pagrįstas, o ne atsitiktinis.

Elektros instaliacija bute yra svarbus etapas, užtikrinantis komfortą ir saugumą.

Pagrindinis elektros išvedžiojimo darbas yra elektros laidų ir kabelių tiesimas.

Tai yra vienas iš pirmųjų elektros instaliacijos etapų, nesvarbu, ar atliekamas elektros išvedžiojimas name, bute, biure, ar pramoninės paskirties objekte.

Šiame straipsnyje aptarsime svarbiausius aspektus, susijusius su elektros instaliacija bute, pradedant nuo planavimo ir baigiant saugumo reikalavimais.

Elektros instaliacijos planavimas ir projektavimas

Pats elektros instaliacijos išvedžiojimas skirtingose vietose yra tarsi savaime suprantamas naujos statybos darbų etapas.

Ypatingai svarbu iš anksto numatyti, koks bus jungiklių ir rozečių išdėstymas, kur patalpose kas bus - kokios šviestuvų, kištukinių lizdų, jungiklių vietos pastato viduje ir lauke ir kiek jų išvis reikės.

Tuomet jau perkami kabeliai, potinkinės ar virštinkinės paskirstymo dėžutės, jungikliai ir rozetės.

Elektros instaliacijos planavimas patalpose, jungiklių ir rozečių tvirtinimo vietų bei lubose įmontuojamo apšvietimo vietų parinkimas - kur kas sudėtingesnis darbas, nei galėtų atrodyti.

Skirkite tam reikiamą dėmesį, nesivaržykite konsultuotis su specialistais - juk vėliau, jau atlikus visus darbus, ką nors pakeisti nesugadinant apdailos bus nebeįmanoma.

Elektros planas žmonėms atrodo vienas painiausių ir sudėtingiausių, todėl visada patariu, su vaikiška spalvota kreida rankoje ir elektros planu prieš akis, bute ant sienų susižymėti jungiklius ir rozetes.

Pasivaikščiokite po namus, įsivaizduokite, kad spaudžiate jungiklius įjungdami šviesą, įvertinkite kištukinių lizdų kiekį (visada siūlau jų padaryti šiek tiek daugiau, nei manote, kad jums reikia šiuo metu).

Pagrindiniai elektros taškai dažniausiai galvos skausmo nekelia: el. lizdai virtuvėje, abipus lovos ar už televizoriaus spintelės yra savaime suprantami, tačiau visada verta įvertinti savo poreikius ir įpročius bei būstą pritaikyti būtent sau.

Labai netolimoje ateityje gali prireikti papildomų elektros energijos pajėgumų, ir instaliacijoje verta numatyti šiam atvejui tam tikrą rezervą. Jei to nepadarysite dabar, užsiprogramuosite problemų ateičiai: išvedžioti laidai neatlaikys apkrovų, pradės degti.

Svarbu: Elektros instaliacijos darbai naujajam statiniui prasideda nuo lauko elektros įvado į namą projekto, rengiamo sertifikuotų įmonių pagal ESO išduotas sąlygas.

Elektros įvadas yra tarsi arterija, kuria į Jūsų statinį atiteka gyvybiškai svarbi energija. Be jos šiandien jau neįsivaizduojamas gyvenimas - buitis laisvalaikis, pramogos, darbas.

Reikalavimai skirtingoms patalpoms

Elektros instaliacija skirtingose vietose (duše ir vonioje, lauke, mediniame ar karkasiniame name, garaže, bute) reiškia skirtingas saugumo grupes ir yra specifinis darbas.

Elektros instaliacija skirtingose vietose reiškia skirtingas saugumo grupes ir yra specifinis darbas. Šiems darbams vidaus elektros projektą rengia elektrotechnikos projektuotojai pagal būtinus saugumo standartus.

Virtuvė

Virtuvė - dažnai tai yra viena ypač svarbi tiek šeimininkių, tiek mėgstančiųjų gaminti maistą jų vyrų „darbo vieta“ namuose.

Šiais laikais joje naudojama daug įvairios paskirties elektrinių prietaisų, tad jiems visiems turi užtekti ne tik lizdų, bet ir pajėgumų. Į tai reikia atsižvelgti, projektuojant elektros instaliaciją virtuvėje.

Vonios kambarys

Elektros instaliacija vonioje ar duše reikalauja padidinto dėmesio ir atsakomybės, jai taikomos pačios griežčiausios taisyklės.

Čia negali būti neįžemintų elektros lizdų. Vonios ar dušo patalpos yra drėgnos, ir kuo arčiau vandens bet kuris elektros taškas, tuo griežtesni elektros instaliacijos reikalavimai. Tai rūpestis jūsų saugumu.

Ūkiniai pastatai ir lauko erdvės

Ūkinių pastatų bei kitų pagalbinės paskirties pastatai priskiriami aukštesnei patalpų saugumo grupei, nei gyvenamųjų patalpų , tad ir saugumo reikalavimai elektros instaliacijai yra aukštesni. Lauko elektros instaliacija privalo būti vedama kabeliais, turinčiais specialią lauko aplinkos poveikiams skirtą izoliaciją.

Būtina numatyti vietas lauko apšvietimui, judesio davikliams, signalizacijai ir, be abejo, lauko sąlygomis skirtiems hermetiškiems kištukiniams lizdams. Jie turi būti patogiai įrengti sklype taip, kad nereikėtų prailginančių laidų ir nekiltų rūpesčių, naudojantis žoliapjove ar kitais elektros prietaisais. Elektros instaliacijos laukui projektas taip pat yra svarbus.

Mediniai ir karkasiniai namai

Elektros instaliacija mediniame ar karkasiniame name saugumo požiūriu yra taip pat atsakingas darbas.

Visi laidai ir kabeliai, išvedžiojami tiek vertikaliai, tiek horizontaliai, privalo būti su dviguba izoliacija. Vertikaliai išvedžiojami laidai tvirtinami prie sienų, o horizontalūs laidai tiesiami lubose arba grindyse, jei jos nėra aukštos.

Elektros instaliacija bute ar name yra ilgalaikė investicija. Čia tikrai netikslinga taupyti kokybės ar - juo labiau - savo pačių saugumo sąskaita.

Elektros instaliacijos ypatumai senos statybos butuose

Skirtingai nei naujai statomuose namuose, remontuojamuose senos statybos būstuose naujai išvedžiojant elektros instaliaciją tenka atsižvelgti į šių būstų ankstesnių projektų specifiką.

Mūriniuose statiniuose dažnai tenka iškalti su specialia įranga griovelius tinke ir juose sumontuoti instaliacinius vamzdelius ar lovelius.

Elektros instaliacijos grioveliai iškalami prieš sienų apdailą, o tada grioveliai užtinkuojami ir glaistomi. Lovelius geriau išsyk naudoti platesnius, kad juose būtų laisvos vietos, jei tektų ateityje pravesti papildomus laidus, pvz., silpnasroviams tinklams - interneto, laidinio telefono ryšio, signalizacijos ir kt.

Jei renovuojate senos statybos butą, kuriame elektros instaliacija niekada nebuvo keista, nuoširdžiai rekomenduoju visame bute ją įrengti naujai. Tai - ne vien stiliaus ar patogumo klausimas, kai jungikliai nuleidžiami iš seniau standartu buvusio 1,5 m aukščio į 0,9 m aukštį. Svarbiausia yra tai, kad moderni instaliacija užtikrina jūsų saugumą.

Šešiasdešimt metų skaičiuojantys elektros kabeliai - tikrai pasenę, tad jei nusprendėte iš esmės atnaujinti namus, verta išspręsti ir šį klausimą.

Elektros instaliacijos montavimo darbai

Pirmiausia tvarkingas laidų išvedžiojimas ir tvirtinimas, jų patikra, ar tinkamai viskas sujungta, ir tik tada skylių gręžimas, plastikinių dėžučių jungikliams ir rozetėms įmontavimas, jų mechanizmų įdėjimas ir prijungimas, plastmasinės apdailos uždėjimas.

Pradėti sienų apdailą, nepatikrinus, ar tinkamai išvedžioti ir sujungti laidai, - didelė rizika. Gali tekti daug ką lupti lauk ir daryti iš naujo, o tai - į balą išmesti pinigai ir veltui iššvaistytas laikas.

Kartu etapais derinami ir sienų apdailos darbai, kad nesuteptume ir nesubraižytume sienų. Patogiai suplanuoti jungikliai ir elektros lizdai, įvairiems gyvenimo scenarijams pritaikytas apšvietimas - vieni svarbiausių aspektų būste! Todėl elektros planui reikėtų skirti tikrai daug dėmesio.

Jungiklių ir rozečių tvirtinimo aukštį numato ES standartai: jungikliai tvirtinami maždaug 90-100 cm aukštyje nuo grindų, rozetės - apie 30 cm aukštyje.

Elektros instaliacijos saugumas

Elektros laidai yra žymimi specialiais žymenimis ir spalvomis ne dėl grožio, o dėl to, kad laidus elektrikas galėtų lengviau atskirti. Kiekvienas laidas yra skirtas eksploatuoti konkrečiomis sąlygomis ir konkrečiais atvejais. Tai yra aprašyta „Elektros įrenginių įrengimo taisyklėse“.

Elektros laidus ir kabelius montuoti privalo specialistai, nes, pirmiausia, mes kalbame apie Jūsų turto ir šeimos saugumą. Elektros instaliacija skirtingose vietose reiškia skirtingas saugumo grupes ir yra specifinis darbas.

Svarbu: Rekomenduojame skirti didelį dėmesį elektros instaliacijai bei senosios atjungimui kadangi 70% gaisrų kyla dėl neteisingos ir reikalavimų neatitinkančios elektros instaliacijos.

Dažnos klaidos ir jų pasekmės

Klaidos užsiimant savarankišku elektros instaliavimu yra dažnos ir gausios, o jų keliamas pavojus - itin didelis.

Pavyzdžiui, netyčia rozetėje arba kištuke vietomis sukeisti laidai gali atlikti savo darbą ir tiekti elektros srovę, tačiau prisilietus prie prietaiso, gaunamas elektros smūgis.

Net jei instaliacijos klaidos nepasiekia tokių drastiškų mastų, jų taisymas gali gerokai papurtyti jūsų kišenę. Pasitaiko atvejų, kuomet dėl neteisingai atlikto montavimo elektra neveikia, tačiau būsto apdaila jau yra padaryta - tuomet tenka griauti sienas ir tiesti laidus iš naujo.

Įspėjamieji ženklai

Gali būti, jog namuose vis dingstant elektrai ar mirksint apšvietimo sistemoms per daug apie tai negalvojate - juk visiems pasitaiko technologinių nesklandumų. Vis dėlto, šie, rodos, nežymūs požymiai gali signalizuoti žymiai didesnes problemas:

• Keisti garsai. Šį problemų signalizuojantį simptomą galima pritaikyti visoms technologijoms - jei sklinda keisti garsai, prietaisai ir instaliacijos galimai praneša apie problemą.
• Dūmai arba kibirkštys. Akivaizdesnio problemų indikatoriaus turbūt nerasite: iš skydelių, elektros lizdų ar jungiklių sklindantys dūmai ir / ar kibirkštys gero nežada.
• Nuo elektros lizdų sklindanti kaitra. Taip, elektra gali generuoti šilumą, tačiau tai tikrai neturėtų vykti elektros lizduose ar jungikliuose.
• Vis išmušami elektros saugikliai. Jei tai nutinka retkarčiais, nerimauti neverta - saugikliai atlieka savo darbą ir saugo tinklus nuo perkrovų. Vis dėlto, jei tai pasikartoja reguliariai, verta sunerimti ir kviesti specialistą.

Elektros instaliacijos kaina

Elektros instaliacijos kaina priklauso nuo keletos faktorių ir tiksliai gali būti paskaičiuojama vietoje įvertinus darbus, peržiūrėjus projektą (arba jei nėra projekto, tai vietoje išsiaiškinant taškų kiekius ir t.t.).

Viskas priklauso nuo poreikio, darbų kiekio, darbų pobūdžio ir pan. Tam, kad paskaičiuoti preliminarią elektros instaliacijos darbų kainą reiktų išsiaiškinti visus Jūsų poreikius, susipažinti su situacija ir tik visa tai įvertinus galimi skaičiavimai.

Nereikėtų pamiršti, kad yra pigiau vieną kartą sumokėti už kokybiškai atliktą darbą, nei nuolatos išlaidauti taisant nekompetentingomis rankomis padarytas klaidas.

Pavyzdys: Namo elektros instaliacijos pakeitimo darbų kaina būtų nuo 1000 eurų + PVM, medžiagų kaina - nuo 500 eurų + PVM. Darbų kaina priklauso nuo elektros instaliacijos taškų ir kitų darbų apimties.

Svarbu: Prieš pradedant darbus, reikia apsvarstyti patalpų apstatymą baldais, elektros įrenginių pozicijas, apšvietimo intensyvumą ir dizainą konkrečiose vietose.

Renkantis saugiklį buto apšvietimui, svarbu atsižvelgti į kelis pagrindinius aspektus: laidų skerspjūvį, planuojamą apkrovą ir saugumo reikalavimus. Netinkamai parinktas saugiklis gali sukelti perkrovą, trumpąjį jungimą ar net gaisrą.

Pirmiausia, reikia įvertinti laidų, kuriais bus tiekiamas apšvietimas, skerspjūvį. Dažniausiai apšvietimui naudojamas 1,5 kvadratinio milimetro varinis kabelis, kuris atlaiko ilgalaikę 18A srovę. Todėl šiam kabeliui būtina naudoti ne didesnį kaip 16A apsaugos įrenginį (automatuką arba tirpųjį saugiklį).

Nedarykite pagrindinių klaidų pasirinkdami laidininką: laidininku pratekančios srovės dydis nepriklauso nuo įtampos, t.y. ar įtampa bus 5V, ar 12V, ar 220V, ar 380V: bet kokiu atveju 1,5 kvadrato vienu variniu laidu „kabančiu ore“ (viena gysla) tekanti ilgalaikė srovė neturi viršyti 23A.

220V įtampos grandinėse naudojame dvi gyslas: fazę (L) ir nulį (N), vadinasi per šiuos abu laidus tekės srovė, ir jei tai kabelis (2, ar 3 gyslų) srovė neturi viršyti 18A. Trečia gysla - įžeminimas. Šia gysla srovė tekės tik avariniame režime.

Iš kitos pusės, 1.5 kvadrato varinis kabelis privalo būti apsaugotas 16A apsaugos įrenginiu. (automatukas, tirpus saugiklis).

Svarbu atsižvelgti į tai, kad 1.5 kvadrato varinis kabelis (tradiciškai naudojamas kabelis apšvietimui) atlaikys ilgalaikę 18A srovę.

Jei tiksliai nežinote, koks laidų skerspjūvis, pirmiausia rekomenduoju pasikonsultuoti su specialistu ar elektriku, kad jis įvertintų situaciją vietoje.

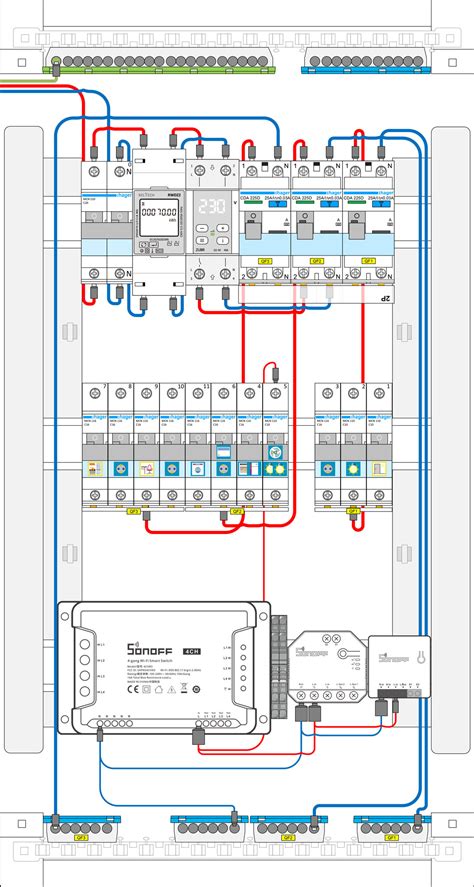

Kaip teisingai pasirinkti automatinį jungiklį pagal charakteristiką?

Saugiklių Tipai ir Charakteristikos

Automatiniai jungikliai atlieka labai svarbią funkciją - saugo laidus nuo perkaitimo ir užsidegimo, o mus nuo gaisro (nuo srovės mus sauga nuotėkių relė).

Parduotuvės lentynose visų gamintojų automatai sužymėti vienodai - raidėmis (B, C, D) ir skaičiais (6, 10, 16, 25…). Skaičiumi žymima nominali srovė (tokia srovė, kurią automatas gali praleisti per save pastoviai ir be jokių pasekmių). Raidė parodo automato srovės charakteristiką. Kaip tik nuo jos priklauso, kokiai srovei esant automatas išsijungs.

Šiluminis išjungėjas pradės kaisti, kai srovė viršys nominaliąją 1,2-1,5 karto ir suveiks tuo greičiau, kuo jautresnis (ir tiesiogine to žodžio prasme, karštesnis) automatas.

Pavyzdžiui, turime tris automatus, kurių nominali srovė - 16 amperų: - B16, C16 ir D16. Šiluminis išjungėjas pradės kaisti, kai srovė viršys nominaliąją 1,2-1,5 karto ir suveiks tuo greičiau, kuo jautresnis (ir tiesiogine to žodžio prasme, karštesnis) automatas.

Dažniausiai mes neturime galimybės rinktis įvadinio automato, t.y., to, kuris stovi prieš skaitliuką - jį savo nuožiūra stato ESO. Jo pagalba ESO riboja išskiriamą galią ir garantuoja trumpojo sujungimo selektyvumą, kad jūsų tinkle įvykęs trumpas sujungimas neišjungtų visos paskirstymo linijos.

Visa kita - mūsų pasirinkimas. Rozetėms puikiai tiks B 16 automatai. Ūkinės paskirties statiniuose , kur gali būti jungiami įvairūs prietaisai su elektriniais varikliais, geriau rinktis automatus, kurių charakteristika C - C16.

Naudojant automatus su dideniu nominalu, būtina pravesti storesnį kabelį (2,5 kv. .. Įvykus trumpam sujungimui to nepavyks išvengti. Srovė trumpo sujungimo grandinėje bus vienoda visuose automatuose ir bus vienodai dielė - šimtai amperų.

Galimybė išjungti automatus paeiliui yra vadinama selektyvumu. Selektyvumas čia reiškia, kad išjungiamas yra artimiausias apkrovai automatas, ir tik po to - sekantys.

Kaip minėta anksčiau, dažniausiai įvade būna statomi paprasti automatai su charakteristika C, taigi, nepakeitus jo, užtikrinti selektyvumo nėra galimybių. Tačiau gallime selektyvumą organizuoti apkrovos atveju, jei namie pastatysime automatą su charakteristika B.

Kaip Apskaičiuoti Apšvietimo Apkrovą

Norint tinkamai parinkti saugiklį, būtina apskaičiuoti bendrą apšvietimo prietaisų galią. Pavyzdžiui, jei kambaryje yra 5 lemputės po 60W, bendra galia bus 300W. Tuomet, naudojant formulę I = P/U (kur I - srovė, P - galia, U - įtampa), galima apskaičiuoti srovę: I = 300W / 220V ≈ 1.36A. Šiuo atveju, 16A saugiklis pilnai apsaugo grandinę.

Apskaičiuojant reikiamą srovę, svarbu atsižvelgti į visų apšvietimo prietaisų suminę galią, kadangi vienu metu gali veikti visi įrenginiai.

Nuotėkio Relės Svarba

Be automatinių jungiklių, svarbu įrengti ir nuotėkio relę (NR), kuri apsaugo nuo srovės nutekėjimo. Lietuviškas terminas - nuotėkių relė (NR) - tarsi užsimena apie pagrindinę šio įrenginio funkciją - apsaugą nuo srovės nutekėjimo.

Pateiksiu pavyzdį, kuris paaiškins NR veikimo principą. Tarkim, nusipirkote virtuvinį blenderį. Visą tokį gražų, nerūdijančio plieno, blizgantį ir už labai jau gerą kainą. Tarkim, kad nuolaida buvo nemaža dėl to, kad surinktas jis nekažkaip ir per kažkurį laiką nuo vibracijų viduje blenderio fazės laidas atsikratė ir susilietė su metaliniu korpusu, t.y., užtrumpino. Bandant sutrint rytinį kokteilį staiga netikėtai mus nemaloniai papurto elektra.

Jei nuotėkių relė skydelyje įrengta, tuomet ji pastoviai lygina srovės, kuri teka per fazės laidininką ir srovės tekančios per nulį stiprumą. Paprastai kalbant, stebi, kad kiek srovės „įtekėjo” į laidų instaliaciją, tiek ir „ištekėtų”. Jei kažkas ne taip ir „išteka” mažiau srovės, vadinasi kažkur yra nutekėjimas. Tarkim, per minėto hipotetinio blenderio korpusą. Jei tas skirtumas didesnis, nei nustatytas slenkstis, relė atjungia grandinę tuo pačiu galbūt išgelbėdama mums gyvybę.

Pagal konstrukcinius ypatumus NR skirstosi į elektromechanines ir elektronines. Jos skiriasi darbo principu, tačiau svarbiausia yra tai, kad elektroninės relė priklauso nuo maitinančio tinklo įtampos, nes maitinimas būtinas įmontuotai elektroninei schemai. Elektromechaninės NR nuo įtampos nepriklauso, nes ten nėra, ką maitinti.

Kalbant toliau apie skirtumus, mums svarbu kaip žymimos NR. AC - sinusoidinei kintamajai srovei, t.y. Diferencialinė srovė rodo nuotėkio srovę, kuriai esant suveikia NR. 30 mA - buitinis variantas.

Suveikia tada kai (žr. 100mA, 300mA - taip vadinamos priešgaisrinės NR. Srovė per didelė, kad būtų aktuali žmogaus gyvybės apsaugai, bet vis tiek naudingas reikalas, jei, tarkim, ūkyje apsaugomos ne visos linijos jautresnėmis NR, tai vieną tokio nominalo verta įrengti ant įvado. Apsaugoti NR visas linijas. Išimtimi gali būti šviesos linijos sausose patalpose.

NR širdimi yra srovės transformatorius. Pirminės šio transformatoriaus apvijos - nulio ir fazės laidai. Jei fazių laidų srovių suma lygi nulio srovei, magnetinės srovės atsveria viena kitą ir srovė antrinėse apvijose nesusidaro.

Saugiklių Tipų Palyginimas
