Suvirinimo aparatai yra nepakeičiamas įrankis daugelyje pramonės sričių, statyboje ir net namuose. Suvirinimo aparatų veikimas pagrįstas elektros energijos arba cheminės reakcijos pavertimu šiluma.
Jeigu nusprendėte pradėti mokytis suvirinimo, veikiausiai žinote, kad suvirinimo būdų yra ne vienas. Suvirinimo įranga tiesiogiai priklauso nuo pasirinkto metodo. Šis pirmiausia priklauso nuo virinamo metalo tipo, storio, kokybės ir greičio reikalavimų. Įtakos turi ir darbų dažnumas, aplinka, kurioje bus atliekamas suvirinimas.
Pavyzdžiui, kai kurie suvirinimo būdai netinkami dirbant atviroje erdvėje, lauke - dirbti nesaugu, o rezultatas nekokybiškas, jei pučia stiprus vėjas ar traukia skersvėjis. Taigi, kiekvienas suvirinimo metodas turi savų privalumų ir trūkumų, todėl išsirinkti tinkantį nėra lengva. Vis dėlto teisingai pasirinkę neabejotinai sutaupysite laiko ir pasirūpinsite kokybišku rezultatu.
Suvirinimo Aparatų Tipai
Suvirinimo aparatai yra svarbūs įrankiai leidžiantys tvirtai ir kokybiškai sujungti metalo dalis.
MMA Suvirinimo Aparatai

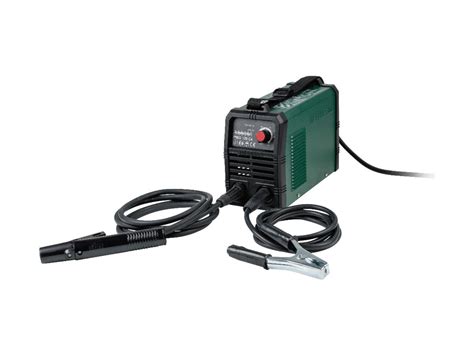

MMA (Manual Metal Arc) suvirinimo aparatai, dar vadinami lanko suvirinimo aparatais, yra vieni populiariausių dėl savo universalumo ir paprasto naudojimo. Šie aparatai naudoja padengtus elektrodus, kurie, kontaktuodami su metalu, sukuria lanką. Elektrodų danga apsaugo suvirinimo vonelę nuo deguonies ir teršalų. Jei reikia mobilumo ir universalumo, MMA aparatai bus geras pasirinkimas.
MIG/MAG Suvirinimo Aparatai
MIG (Metal Inert Gas) ir MAG (Metal Active Gas) suvirinimo aparatai naudoja vielos ritę ir apsaugines dujas, kurios padeda sukurti kokybišką ir tvirtą siūlę. MIG/MAG metodas dažniausiai naudojamas pramonėje, kur reikalingas greitas ir efektyvus darbas. Šių aparatų privalumai yra aukšta suvirinimo kokybė, galimybė suvirinti ploną metalą ir automatinė vielos padavimo sistema. Pramoninėms užduotims, kur reikalingas greitis ir efektyvumas, geriausiai tinka MIG/MAG aparatai.
TIG Suvirinimo Aparatai
TIG (Tungsten Inert Gas) aparatai yra skirti itin tiksliems ir kokybiškiems suvirinimo darbams. Šis metodas naudoja netirpstančius volframo elektrodus ir apsaugines inertines dujas, dažniausiai argoną. TIG suvirinimo technologija leidžia pasiekti nepriekaištingą rezultatą, todėl ji dažnai naudojama aviacijos, medicinos ir elektronikos pramonėje. TIG aparatų privalumai yra itin tikslus suvirinimas, aukščiausia siūlės kokybė, taip pat tinka ploniems ir jautriems metalams. Jei dirbate su plonais metalo lakštais ar siekiate aukščiausios kokybės, verta investuoti į TIG aparatą.
Punktyrinio Suvirinimo Aparatai
Punktyrinio arba taškinio suvirinimo aparatai yra skirti suvirinti metalų lakštus jų susikirtimo taškuose. Ši technologija naudojama automobilių pramonėje, baldų gamyboje ir kitose srityse, kur reikalinga sujungti didelius plokščius paviršius.
Pasirenkant suvirinimo aparatą, svarbu įvertinti, kokio tipo darbus planuojate atlikti.
Pagrindiniai Skardos Virinimo Būdai
MIG / MAG pusautomačiai yra labai populiarūs dėl paprastumo, suvirinimo greičio ir plačių pritaikymo galimybių. Toks suvirinimo būdas yra nesudėtingas ir lengvai įsisavinamas. „Sinergetikos“ funkcija, kuri už Jus parenka ir pritaiko suvirinimo parametrus, darbą paverčia dar lengvesniu. Vieni populiariausių suvirinimo būdų gamyboje ir pramonėje - lankinis suvirinimas lydžiuoju elektrodu MIG (inertinėse dujose) ir MAG (aktyviose dujose). Ši suvirinimo technologija yra pusiau automatinė, tad ją patogu naudoti ten, kur reikia didelio produktyvumo, spartaus darbo tempo ir aukštos kokybės.
TIG suvirinimo įranga taip pat pasižymi plačiu pritaikomumu. Ji tinkama beveik visiems metalo lydiniams virinti. Taip formuojamos preciziškos, gražios siūlės. Šis suvirinimo metodas labai efektyvus virinant itin plonus metalus, kurių storis mažesnis negu 3 mm, ar metalus, kuriuos sujungti yra ypač sudėtinga.
MMA. Šio tipo suvirinimo įranga ir pats metodas apskritai reikalauja, ko gero, mažiausiai investicijų. MMA būdas pasižymi tvirtomis suvirinimo siūlėmis ir puikiai tinka storiems metalams ar vamzdžiams virinti. Dėl šių priežasčių toks metodas itin dažnai pritaikomas statybų pramonėje.
Metalo Paruošimas Prieš Virinimą
Norint suformuoti suvirinti tvirtas ir kokybiškas suvirinimo siūles, labai svarbu yra tinkamai paruošti gaminį ir pasirinkti tinkamas suvirinimo medžiagas. Suvirinimo įranga - ne vienintelis jų pasirinkimo veiksnys. Taip pat svarbu įvertinti metalo rūšį, suvirinimo proceso tipą.
Nemažiau svarbus yra paviršių paruošimas prieš virinant - suvirinti galima ir dažais ar rūdimis padengtą metalą, tačiau labai nukenčia siūlės ir suvirinimo kokybė. Reikia nušveisti visus dažus ir rūdis iki metalo nemažiau 3cm pločio juostos palei detalės kraštą ir bent 5cm juostą virinant detalės viduryje siūlę liejant per vidurį. Jei nebus tinkamai nušveisti dažai tai po virinimo jiems sudegus liks degimo metų susidarę oksidai kurie katastrofiškai paspartins metalų koroziją (rūdijimą).
Beje, reikia nepamiršti, jog dažai būna ir kitoje skardos pusėje ir jų nenušveitus jie pradės degti, ko pasekoje išsiskirs deginiai kurie pablogins/apsunkins suvirinimo procesą, o neretai sukels ir gaisrą.
Suvirinimo Medžiagos
Suvirinimo Elektrodai

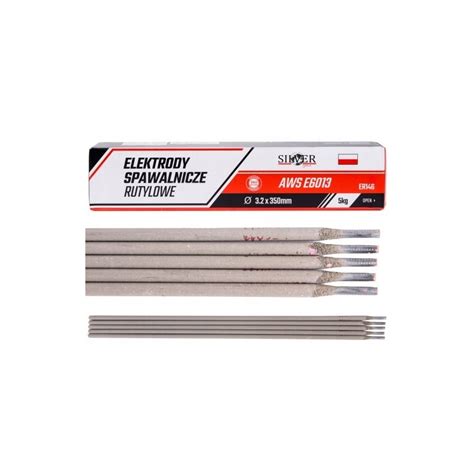

MMA suvirinimo procese naudojami glaistyti suvirinimo elektrodai, kuriuos reikėtų rinktis pagal gaminio specifiką ir metalo sudėtines savybes. Elektrodo diametrą reikėtų rinktis pagal virinamo gaminio storį ir įrangos galingumą. Renkantis svarbu atkreipti dėmesį ir į suvirinimo padėtį. Elektrodų glaistas turi savybę pritraukti ore esančią drėgmę, todėl labai svarbu ir pakuotės sandarumas, elektrodų laikymo sąlygos ir paruošimas (kaitinimas aukštoje temperatūroje) prieš suvirinimą.
Suvirinimo Viela
Ji naudojama MIG / MAG suvirinimui. Viela dažniausiai būna suvyniota į rites. Toks medžiagos pateikimas pagreitina ir palengvina suvirinimo procesą, leidžia virinti ilgas siūles nepertraukiant suvirinimo proceso. Dėl to tokia suvirinimo įranga yra labai populiari pramonėje ir robotikoje.
Vielas MIG / MAG suvirinimo procesui reikėtų pasirinkti pagal gaminio chemines ir fizines charakteristikas, įrenginio galimybes. Pavyzdžiui, nuo suvirinimo įrenginio dydžio ir dizaino priklauso tai, kokio maksimalaus dydžio rites galėsite naudoti. Suvirinimo vielos paprastai skirstomos į dvi grupes: pilnavidures ir miltelines vielas.
- Pilnavidurės vielos - tai iš vientiso metalo pagamintos vielos, kurių privirinimo charakteristikos priklauso nuo cheminės jų sudėties ir apsauginių dujų. Šių vielų paviršius būna padengtas variu arba specialiu lubrikantu, kurie užtikrina geresnę elektros srovę, saugo vielą nuo rūdžių. Pilnavidurės vielos yra pigesnės negu miltelinės. Jos suteikia galimybę naudotis suvirinimo įranga bet kurioje padėtyje.
- Miltelinės vielos - prie miltelinių vielų priskiriamos ir savisaugės vielos. Jos pasižymi tuo, kad suvirinimo metu visiškai nenaudojamos dujos. Siūlę apsaugo susidaręs šlakas. Tokiu atveju suvirinimo įranga gali būti naudojama ir lauko sąlygomis ar esant dideliam skersvėjui. Kaip pagrindinius šios vielos trūkumus galima įvardyti labai didelį dūmų ir pavojingų medžiagų išskyrimą į aplinką - dėl to nepatartina virinti uždarose, blogai vėdinamose patalpose. Šios vielos pasižymi prastu našumu, neatsparumu neigiamai temperatūrai.
Elektrodai Plieniniams Vamzdžiams
Vieni iš bazinių elektrodų rūšių - švediški Elga elektrodai P48P. P48P - specialiai sukurtas vamzdinės šaknies suvirinimui.
Japonų kompanijos "KOBELCO" suvirinimo elektrodai LB-52U - tai geriausi pasaulyje glaistyti suvirinimo elektrodai šaknies suvirinimui. Suvirinimas paprastas, greitas ir kokybiškas suvirinant mažai legiruoto plieno vamzdžius ir 490N/mm2 aukšto smūginio tąsumo plienus.
Elektrodai Nerūdijančio Plieno Vamzdžiams
Elektrodai nerūdijančio plieno vamzdžiams taip pat turi būti pritaikyti virinti įvairiose padėtyse. ELGA Cromarod LP- sukurti specialiai vamdžiams. Cromarod 308LP - 304 plienui, Cromarod 316LP -316 plienui. Dėl išskirtinai gerų lanko stabilumo, suvirinimo vonelės kontrolės, uždegimo/pakartotinio uždegimo charakteristikų labai tinkamas vamzdžių suvirinimui sudėtingose vertikaliose ir lubinėse padėtyse.
Bendros Rekomendacijos Plonasieniams Vamzdžiams Su Cromarod LP:
- Daugiausiai rekomenduojama virinti srove DC +, o prie itin didelių tarpelių DC -
- Lengvai įveskite elektrodą tarp briaunų ir virinkite labai nedideliais judesiais
- Visada laikykite labai trumpą lanką
- Rekomenduojamas tarpelis 0,5 - 1,0 mm didesnis negu elektrodo diametras (pvz.
Pridėtinės Suvirinimo Vielos
Kas dar dėl virinimo, tai lopams geriau naudoti nerūdijantį plieną. Jį galima imti plonesnį nei kėbulo skardos dėl dviejų priežasčių: nerūdija ir yra tvirtesnė nei "paprasta" plieninė skarda. Virinasi "nerža" kuo puikiausiai ir su "paprasta" vielą. Būtų idealu jei virinimui būtų naudojama brangesnė, nerūdijančiam plienui skirta viela.
Aš prie automobilių naudoju 0,6mm vielą ir kitiems primygtinai siūlau. 0,8mm yra labiau įprasta, tačiau virinant kėbulą su ja kiek sunkiau virinti - nepradeginti skylių. Aš su 0,6mm be didesnių problemų virinu ištisinėmis siūlėmis kėbulų elementus, kai kitiems gi tenka virinti taškais.
Kažkas gali pasakyti, kad reikia kėbulus virinti tiktais taškais, bet tai erezijos paremtos tik tuo, kad dauguma tik taip ir moka. Kuo daugiau suvirinimo "startų" ir "finišų" (pradžių ir pabaigų) tuo daugiau porų (tuštumų) lieka sujungime, o tuo pačiu ir rūdijimo židiniai. Lopant, "lopinė" skarda turėtų būti storesnė už automobilio tada nereiks lopyti lopo po kažkurio laiko.
Labai svarbu po suvirinimo užteplioti suvirinimo siūles, kad nerūdytų, nes to nepadarius suvirinimo darbai laiko neilgiau metų.
Apsaugos Priemonės
Kita, tačiau ne ką mažiau reikšminga, suvirinimo įrangos dalis - apsaugos priemonės. Niekuomet nepradėkite darbų, jeigu neturite tinkamų apsaugos priemonių. Visada mūvėkite pirštines, kad apsaugotumėte savo plaštakas. Suvirinant nuo UV spindulių ar išsiskiriančio šlako gali nudegti rankos. Kad to išvengtumėte, vilkėkite džinsinius ar verstos odos viršutinius drabužius, o idealiu atveju - specialų suvirintojo kostiumą. Veidas ir akys - taip pat lengvai pažeidžiami. Suvirintojo skydelis padės apsaugoti šias vietas.

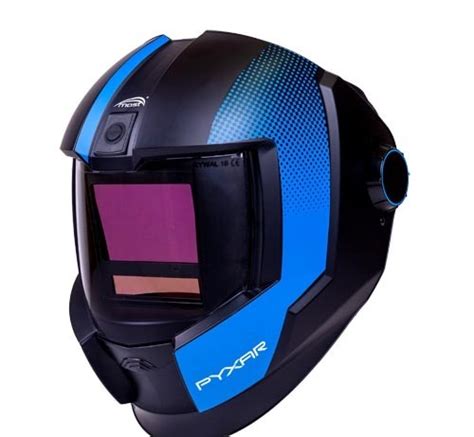

Kaip Išsirinkti Suvirintojo Skydelį?
Suvirintojo kaukė (suvirintojo skydelis) reikalingas tam, kad virinimo darbus atliekančio žmogaus akys būtų apsaugotos nuo ryškios šviesos, karštų kibirkščių, ultravioletinės spinduliuotės. Renkantis suvirintojo skydelį, reikėtų įvertinti virinimo darbų specifiką ir intensyvumą.
Patarimai Pradedantiesiems
Suvirinimas yra gana pavojingas, įgūdžių ir patirties reikalaujantis darbas. Tačiau juk niekas negimė mokėdamas šio amato subtilybes - jų yra išmokstama. Bene svarbiausia norint perprasti suvirinimo procesą - kritiškai įvertinti savo galimybes ir pasirinkti tinkamą įrangą.
Norint išmokti virinti, praktika yra būtina. Prieš imantis suvirinimo darbų, reikia skirti laiko įgūdžiams išsiugdyti ir įgyti praktinės patirties.
Suvirinimo Lankas
Suvirinimo esmė - sudaryti lanką, kuriame lydytųsi pridėtinis metalas. Pasitreniruokite vesti lanką (metalų stenkitės nesujungti). Jei vienoje vietoje užtruksite labai ilgai, pagrindiniame metale pradeginsite skylę arba prikibs elektrodas.
Labai svarbu parinkti tinkamą eigos greitį ir atstumą tarp elektrodo ir pagrindo. Jei elektrodas bus labai arti, jis prikibs, o jei labai toli - susidarys purslai arba užges elektros lankas. Panašiai yra ir su greičiu: jei jis labai didelis arba labai mažas, suvirinimo siūlė bus nevienoda, silpna.
Suvirinimo strypelius laikykite kontroliuojamos drėgmės patalpoje. Prižiūrėkite savo įrankius ir jie jūsų nenuvils.
Eigos Greitis
Išsiaiškinkite, koks eigos greitis yra tinkamas. Eigos greitis bus tinkamas, jei lankas degs priekiniame suvirinimo vonelės trečdalyje. Greitesnės arba lėtesnės eigos pasekmės būna skirtingos.
Jei suvirinimas yra lėtas, į suvirinimo vonelę patenka daug lydmetalio, todėl suvirinimo siūlė išsigaubia, dažnai nepakankamai įsiskverbia ir prikimba tik prie pagrindinio metalo paviršiaus. Be to, daugiau šilumos koncentruojama į suvirinimo vonelę, o ne į pagrindinį metalą, todėl suvirinimo siūlė dar labiau susilpnėja.
Jei suvirinimas yra labai greitas, siūlė būna plona. Ji gali įpjauti greta esantį metalą, todėl jos forma bus įgaubta ar įdubusi. Siūlė taip pat gali būti nevienoda, nes suvirinimo vonelė „seka“ suvirinimo tašką.
Srovė ir Elektrodas
Prieš suvirinimą sureguliuokite srovę ir parinkite elektrodo storį. Srovės stipris paprastai priklauso nuo naudojamo elektrodo dydžio ir tipo. Jei srovė bus labai silpna, elektrodas labai kibs. Be to, lankas gali užgesti arba trūkčioti, net jei elektrodas laikomas tinkamu atstumu.
Jei srovė bus labai stipri, kils pavojus metalą pradeginti ir procesas bus labai triukšmingas. Elektrodas gali apdegti, todėl sumažės fliuso efektyvumas. Suvirinimo vonelė gali pasidaryti labai skysta - ją bus sunku valdyti, padidės purslų susidarymo tikimybė.
Ergonomika
Suvirinimo darbus dirbkite ergonomiškai. Suvirinimas yra fiziškai sunkus darbas, todėl kūno poza turi būti tinkama, kad neatsirastų ilgalaikių sveikatos sutrikimų. Kad kūnas nepavargtų, reikia susirasti stabilią ir patogią darbo pozą, kurioje galėtumėte išbūti kurį laiką.
Ruošinį į patogų aukštį pakelkite keltuvu ar pasidėkite ant stalo. Įrankius laikykite tokioje vietoje, kur juos būtų lengva pasiekti be papildomų pastangų. Suvirintojo šalmo skydelį nuleiskite ranka, o ne galvos linktelėjimu.
MIG/MAG Suvirinimo Metalo Pernešimo Lanke Būdai
Suvirinant MIG/MAG būdu, pridėtinės vielos metalo pernešimo į suvirinimo vonelę būdas keičiasi priklausomai nuo suvirinimo parametrų.
Metalo pernešimo lanke būdas yra parenkamas priklausomai nuo suvirinimo padėties, pagrindinio metalo ir jo storio. Skiriami tokie metalo pernešimo lanke būdai:
- Pernešimas trumpais jungimais
- Lašelinis pernešimas
- Srovinis pernešimas
- Impulsinis pernešimas
Pernešimas Trumpu Lanku
Privalumai:
- Suvirinimas visose erdvinėse padėtyse;
- Procesas tinkamas storų vamzdžių šaknies virinimui, nes nereikia didelio šilumos įvedimo kiekio.
- Nedidelės deformacijos po suvirinimo;
- Procesas nereikalauja aukštos kvalifikacijos suvirintojo.
Trūkumai:
- Procesas tinka tik plonų metalų suvirinimui;
- Esant netinkamam proceso valdymui atsiranda galimybė gauti prastos kokybės sujungimą. Gali atsirasti šaltųjų plyšių ir įtrūkimų;
- Didelis ištaškymas. Atsiranda metalo nuostolių ir padidėja laiko sąnaudos, nuvalant suvirintus gaminius.
- Virinant atviroje patalpoje dideli apsauginių dujų nuostoliai.
Lašelinis Pernešimas
Lašelinis metalo pernešimas lanke yra apibrėžiamas kaip tarpinis tarp pernešimo trumpais jungimais ir srovinio metalo pernešimo. Šis suvirinimo būdas buvo populiarus 6-7am dešimtmetyje. Šio proceso metu naudojamos CO2 dujos. Taip pat galima naudoti argono ir CO2 mišinius. Masinėje gamyboje lašelinis pernešimas buvo pakeistas kitomis, pažangesnėmis suvirinimo formomis, t.y. impulsiniu būdu. Naudojant impulsinį būdą gaunamas mažesnis ištaškymas ir panaikinami sulydymo defektai.
Privalumai:
- Naudojamos nebrangios CO2 dujos, bet pastaruoju metu pradėtas naudoti argono ir CO2 mišinys;
- Suvirinimas labai dideliu greičiu;
- Galima naudoti pigesnę suvirinimo įrangą ir medžiagas.
Trūkumai:
- Didelis ištaškymas, todėl daug laiko sunaudojama gaminio valymui po suvirinimo;
- Mažesnė suvirintojo įtaka;
- Atsiranda sulydymo defektų;
- Gaunama išgaubta rumbelė;
Srovinio Metalo Pernešimo Būdas
Privalumai:
- Didelis pernešamo metalo kiekis;
- Galima panaudoti labai įvairių lydinių pridėtinį metalą, taip pat platus vielos skersmens pasirinkimas;
- Puiki siūlės išvaizda;
- Lengvai valdomas procesas;
- Po suvirinimo reikia mažiau valyti;
- Nėra ištaškymo;
- Geras sulydymas;
Trūkumai:
- Galima suvirinti tik žemutinėje ar horizantalioje padėtyse;
- Susidaro daugiau garų suvirinimo metu;
- Didesnė temperatūra ir ryškesnis lankas, todėl reikia geresnės apsaugos suvirinimo metu;
- Naudojant ne uždaroje patalpoje, reikia apsaugos nuo vėjo;
- Naudojamos apsauginės dujos brangesnės nei CO2.
Impulsinis Metalo Pernešimas
Impulsinis pernešimas vyksta tiek prie mažų, tiek prie didelių suvirinimo parametrų. Pridėtinis metalas lanke pernešamas be trumpų jungimų. Suvirinimo aparatas sukuria pulsuojančią srovę ir įtampą.
Privalumai:
- Mažas ištaškymas suvirinimo metu;
- Didesnis atsparumas neįvirinimo defektams , nei kitų metalo pernešimo būdų;
- Puiki siūlės geometrija;
- Mažesnis išsiskirančių kenksmingų dujų kiekis;
- Mažesnės metalo deformacijos, dėl temperatūrinio poveikio
- Galimybė virinti daugumoje erdvinių padėčių;
- Siūlėse mažesnis vandenilio kiekis;
- Galimas vielos tpadavimo greitis 1.2 m/min.
Trūkumai:
- Brangesnė įranga;
- Brangesnės tokiam pernešimui užikrinti reikalingos dujos;
Suvirinimo pusautomačiai, kurie turi impulsinį suvirinimą: MasterMig, FastMig X,X8.
Suvirinimas Aliuminio Elektrodais
Aliuminis - kitoks nei visi metalai. Jis 3 kartus lengvesnis už plieną, jo tankis mažesnis, jis geras elektros ir šilumos laidininkas, jį lengva apdirbti (galima atpjauti, lenkti, štampuoti, frezuoti, štampuoti), jis atsparus korozijai. Šiam metalui reaguojant su deguonimi, paviršius apsitraukia tvirta plono oksido Al2O3 plevele.
Aliuminio suvirinimas ypatingas tuo, kad paties aliuminio lydimosi temperatūra yra žema, tačiau aliuminio oksido - aukšta. Aliuminio suvirinimui reikia ne tik tinkamos įrangos, žinių, bet ir įgūdžių, šiek tiek kitokių, nei dirbant su paprastais metalais.
Jei nesate profesionalas, o suvirinti reikia gerai ir gražiai, nenorite investuoti į įrangą ir medžiagas, tada geriausia kreiptis į profesionalus, kurie dažnai specializuojasi tik aliuminio suvirinime.
Aliuminio Suvirinimo Būdai
- Suvirinimas pusautomačiu: Suvirinimas pusautomačiu (su aliuminio viela) - vienas paprasčiausių būdų. Minusas tas, kad suvirinimas pusautomačiu nebus preciziškas, o suvirinti nedideles, smulkias, plonas detales gali ir nepavykti. Tačiau puikiai galite virinti skardas ir lakštus. Jums reikės MIG/MAG aparato, argono dujų, vielos, skirtos aliuminiui virinti. Taip pat prieš virinant, reikėtų pasikeisti ir vielos kanalo šarvą degiklyje į specialiai aliuminiui skirtą. Jei turite automatinio valdymo suvirinimo aparatą, pvz MinarcMig EVO 200, kuris turi specialią programą aliuiminiui virinti, reikės tik išsirinkti metalą ir nustatyti metalo storį, ir galėsite virinti.
- Suvirinimas aliuminio elektrodais: Suvirinimas aliuminio elektrodais - žymiai sudėtingesnis, o pati siūlė išeina ne tokia graži kaip virinant pusautomačiu. Aliuminio elektrodai greičiau sudega, labiau limpa, juos sunkiau naudoti, todėl prieš virinant reikėtų pasitreniruoti, kad nesugadintumėte gaminio. Aliuminio elektrodai greitai oksiduojasi, pradarius pakuotę, reikia greitai sunaudoti.
- Suvirinimas TIG būdu: Suvirinimas TIG būdu su AC/DC suvirinimo aparatu. Tai pats tobuliausias aliuminio suvirinimo būdas, kuriam reikia gero suvirintojo ir specialios suvirinimo įrangos. Šiam būdui netinka paprasti nuolatinės srovės TIG DC aparatai. Dėl specifinių aliuminio oksido savybių, galima naudoti tik TIG AC/DC kintamos srovės suvirinimo aparatus. TIG suvirinimas - tai kruopštus darbas, kurio metu išgaunamos gražios, lygios siūlės, galima suvirinti plonus lakštus, nedidelius gaminius.
