Kaip sužinoti transformatoriaus vijų skaičių neišvyniojant apvijų

Transformatoriai yra svarbi elektros tinklų dalis, užtikrinanti stabilų ir saugų elektros energijos perdavimą iš vienos sistemos į kitą. Elektros transformatoriai naudojami tiek buityje, tiek pramonėje, ir padeda konvertuoti įtampą tarp skirtingų elektros srovių.

Transformatoriai yra elektros prietaisai, kurie keičia įtampą arba srovę tarp dviejų ar daugiau elektros grandinių. Jie dirba remdamiesi elektromagnetinės indukcijos principu, kai viena elektros grandinė perduoda energiją kitai, nenaudojant tiesioginio kontakto.

Pagrindinės transformatorių funkcijos

• Pagrindinė transformatorių funkcija - keisti elektros energijos įtampą iš aukštos į žemą arba atvirkščiai. Tai leidžia efektyviai perduoti elektros energiją, sumažinant energijos nuostolius.
• Kita svarbi transformatorių funkcija yra elektros srovės keitimas, kai reikia prisitaikyti prie skirtingų sistemų reikalavimų.

Transformatorių tipai

Elektros transformatoriai gali būti skirstomi į keletą tipų, priklausomai nuo jų paskirties ir techninių parametrų:

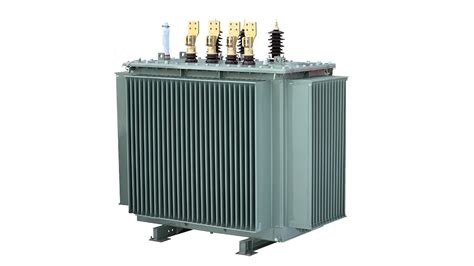

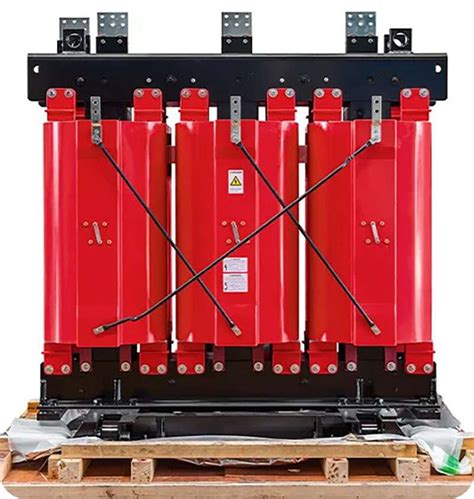

• Trifaziai transformatoriai. Trifaziai transformatoriai naudojami trifazės elektros energijos perdavimui. Trifazė sistema yra itin efektyvi, nes vienu metu energija perduodama trimis laidais.
• Srovės transformatoriai. Šie transformatoriai yra naudojami matuoti srovę elektros grandinėse arba elektros srovės transformavimui į kitą lygį.
• Aukštos įtampos transformatoriai. Šie transformatoriai naudojami elektros energijos tiekimo tinkluose, kur aukštą įtampą reikia transformuoti į mažesnę. Tai reikalinga tam, kad elektros energija būtų saugiai tiekiama vartotojams.

Transformatorių panaudojimo sritys

Transformatoriai, priklausomai nuo jų tipo ir funkcijų, gali būti naudojami įvairiose srityse:

• Elektros energijos tiekimo ir paskirstymo sistemos. Elektros energija didelėse elektrinėse generuojama ir perduodama dideliais atstumais.
• Pramonė. Pramonės įmonėse naudojami įvairaus dydžio ir galios transformatoriai, kurie padeda užtikrinti stabilų elektros tiekimą gamybos linijoms, mašinoms ir kitiems įrenginiams.
• Telekomunikacijos. Transformatoriai taip pat naudojami telekomunikacijų srityje.
• Namų ūkiai. Nors daugelis namų ūkių naudojasi vienfaze elektros tiekimo sistema, kai kuriems didesniems elektros prietaisams (pavyzdžiui, elektrinėms viryklėms, vandens šildytuvams) taip pat gali reikėti trifazių transformatorių.

Transformatorių veikimo principas

Transformatoriai veikia pagal elektromagnetinės indukcijos principą, kai elektros energija perduodama per magnetinį lauką tarp dviejų elektros grandinių. Kai elektros srovė teka per pirminę apviją, ji sukuria magnetinį lauką, kuris sukuria įtampą antrinėje apvijoje. Ši indukuota įtampa naudojama tolesniam elektros tiekimui. Jei pirminės ir antrinės apvijos turi skirtingą vijų skaičių, įtampa tarp jų taip pat bus skirtinga.

Transformãtorius, įrenginys vienoms objektų arba energijos savybėms keisti kitomis. Labiausiai paplitę hidrodinaminiai ir elektros transformatoriai. Hidrodinaminis transformatorius - įtaisas, tolygiai perduodantis sukimo momentą nuo vieno veleno į kitą, keičiantis jo dydį ir sukimosi greitį. Jo svarbiausi rodikliai - transformacijos koeficientai (varomojo ir varančiojo velenų sukimo momentų santykis). Naudojamas automobilių hidromechaninėms automatinėms pavaroms, lėtinantiems stabdžiams. Elektrinis transformatorius keičia kintamosios įtampos didumą ir elektros srovę. Jo veikimas pagrįstas elektromagnetine indukcija. Transformatorių sudaro magnetolaidis ir pirminė bei antrinė apvijos. Pirminė apvija jungiama prie kintamosios įtampos šaltinio, o prie antrinės apvijos jungiami elektros energijos imtuvai. Kintamoji elektros srovė, tekėdama pirmine apvija, sukuria kintamąjį magnetinį srautą. Pagrindinis srautas Φ0 pirminėje ir antrinėje apvijose indukuoja elektrovarą e1 ir e2; e1 = - w1 dΦ0/dt ir e2 = - w2 dΦ0/dt; čia dΦ0 - srauto pokytis, dt - laiko pokytis, w1 ir w2 - pirminės ir antrinės apvijų vijų skaičius. Apvijų įtampos (u1, u2), srovės (i1, i2) ir elektrovaros susijusios taip: u1 = - e1 + i1r1+ L1di1/dt; u2 = e2+ i2r2 + L2di2/dt; čia r1 ir r2 - aktyviosios apvijų varžos, L1 ir L2 pirminės ir antrinės apvijų sklaidos induktyvumo koeficientai. Kai įtampa u1 sinusinė, tai magnetinis srautas Φ0 ir elektrovara e1 ir e2 t. p. sinusiniai; tada transformatoriaus lygtyse patogu vartoti efektines dydžių vertes: E1 ir E2, U1 ir U2, I1 ir I2. Santykis U1/U2 = E1/E2= w1/w2= k vadinamas transformacijos koeficientu. Elektros tinkluose dažniausiai įrengiami jėgos (didelės galios) transformatoriai. Jie būna vienfaziai ir trifaziai. Aukštinamieji transformatoriai aukština elektrinių generatorių generuojamą įtampą nuo 10-15 kV iki 220-750 kV. Esant tokiai įtampai elektros energiją oro elektros linijomis galima perduoti dideliu atstumu. Žeminantieji transformatoriai elektros energijos vartojimo vietose aukštąją įtampą dažniausiai pažemina iki 380/220 V.

Transformatoriaus Vijų Skaičiaus Nustatymas

Transformatoriaus veikimas pagrįstas elektromagnetinės indukcijos reiškiniu. Transformatorių sudaro dvi arba daugiau apvijų, kurios apvyniotos aplink bendrą magnetinę šerdį. Vieną apviją prijungus prie kintamosios srovės šaltinio (pirminė apvija), šerdyje susidaro kintantis magnetinis srautas. Šis kintantis magnetinis srautas indukuoja elektrovaros jėgą (EVJ) kitose apvijose (antrinėse apvijose). Jei antrinė grandinė yra uždara, joje atsiranda ir teka elektros srovė.

Transformacijos koeficientas (k) parodo įtampos santykį tarp pirminės ir antrinės apvijų:

k = U2 / U1 = N2 / N1

čia:

• U1 - pirminės apvijos įtampa
• U2 - antrinės apvijos įtampa
• N1 - pirminės apvijos vijų skaičius
• N2 - antrinės apvijos vijų skaičius

Ši lygtis leidžia nustatyti vijų skaičių, jei žinoma įtampa ir transformacijos koeficientas.

Praktiniai vijų skaičiavimo metodai

Jei turite transformatorių su viena pirmine apvija, kur privyniota daug apvijų ir vizualiai negalite nustatyti, kiek ten vijų, galite pamatuoti laido storį ties išvadais. Tačiau ši apvija taip gražiai "fabricnai" suvyniota, kad išdraskysite ir nebesuvyniosite taip pat. Aišku, apytiksliai galite nustatyti, kiek ten vijų, suvyniodami kelias vijas antrinės ir matuodami, o paskui skaičiuodami.

Yra keletas būdų, kaip nustatyti tikslų vijų skaičių matuojant iškart:

• Apytikslis skaičiavimas pagal šerdies skerspjūvį: Jei žinote šerdies skerspjūvio plotą, galite apytiksliai apskaičiuoti vijų skaičių voltui pagal formulę: vijų sk. voltui = 50 / S (cm kv). Tarkim, jei šerdies plotas yra 5 kvadr. cm, tada suvyniojam ant tos ritės 10 vijų, paduodam 1 V kintamos (50Hz) iš kito tr. ir pasimatuojam įtampą ant nežinomos ritės.
• Antrinės apvijos metodas: suvyniokite kelias vijas antrinės apvijos ir matuokite įtampą. Paskui skaičiuokite vijų skaičių pagal įtampos santykį.

Vijų skaičiavimo metodų lentelė

Svarbu atkreipti dėmesį, kad nėra prietaiso, kuris idealiai nustatytų vijų skaičių, nes įtampa tinkle nuolat svyruoja. Todėl, renkantis transformatorių, svarbu atsižvelgti į galimus įtampos svyravimus ir pasirinkti tinkamą įrenginį.

Pirmiausia, reikėtų atsižvelgti į transformatoriaus galią ir įtampą. Svarbu pasirinkti transformatorių, kurio galia ir įtampa atitinka Jūsų poreikius. Renkantis transformatorių, taip pat reikėtų atsižvelgti į jo naudojimo sritį. Rekomenduojama rinktis transformatorius su integruota apsauga nuo perkrovos ar trumpojo jungimo.
