Gamybinių patalpų šildytuvų tipai

Gamybinių patalpų šildymas yra svarbus aspektas, siekiant užtikrinti darbuotojų komfortą ir tinkamas darbo sąlygas. Rinkoje yra įvairių tipų pramoninių šildytuvų, skirtų skirtingiems poreikiams ir patalpų dydžiams. MasterCity.lt siūlo savo klientams didelį pramoninių šildytuvų pasirinkimą, kurie gali būti naudojami pramoninėse ir komercinėse patalpose, žemės ūkyje, autoservisuose, gamyklose, garažuose ar dirbtuvėse.

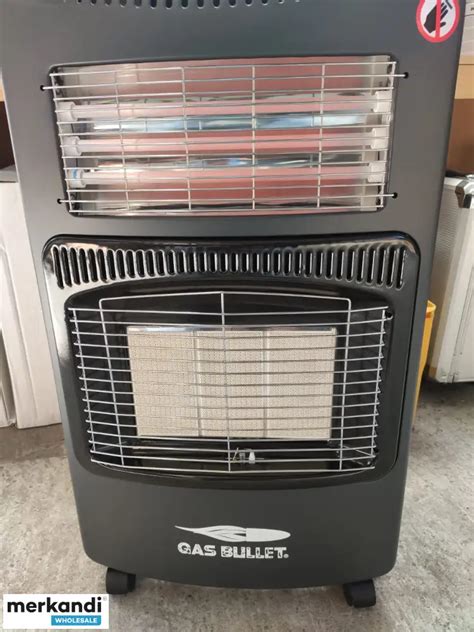

Dujiniai šildytuvai

Dujiniai kaloriferiai arba tiesiog dujiniai oro šildytuvai yra vienas iš efektyviausių ir ekonomiškiausių šildymo būdų gamtinėmis arba suskystintomis dujomis (LPG), skirtas vidutinio dydžio bei didelėms erdvėms šildyti. Gamybinių patalpų šildymui pigiausi ir efektyviausi yra dujiniai šildytuvai, tačiau jiems yra reikalingas nuolatinis dujų tiekimas. Dujinis šildytuvas yra nepakeičiamas tose patalpose, kur nėra elektros tiekimo.

Privalumai:

• Efektyvus ir ekonomiškas šildymo būdas.
• Greitas patalpų sušildymas.
• Tinka didelėms erdvėms.

Trūkumai:

• Reikalingas nuolatinis dujų tiekimas.
• Reikalinga papildoma patalpų ventiliacija.
• Didesnis dėmesys ir reguliarūs dujinės įrangos patikrinimai.

Dujiniai šildytuvai neturi inercijos ir per trumpą laiką gali sušildyti: gamyklas, dirbtuves, sandėlius, sportos sales, prekybos centrus, sveikatingumo centrus, uždarus teniso kortus ir t. t. Dujinį sildytuvą galima įsigyti už tikrai nedidelę kainą, galite rinktis ir mini dujinį šildytuvą.

Dujinis kaloriferis pagrinde susideda iš ventiliatoriaus bei šilumokaičio su dujiniu degikliu. Degiklyje degdamos dujos sušildo šilumokaitį, nuo kurio ventiliatorius tolygiai nupučia šilumą į patalpą. Degimo produktai per dūmtakį pašalinami į lauką. Dūmtakis gali būti išvedamas horizontaliai per angą sienoje arba vertikaliai per angą stoge. Dujų degimui reikalingas oras gali būti traukiamas iš patalpos arba iš lauko. Jei degimui reikalingą orą reikia traukti iš lauko, per sieną arba stogą išvedamas papildomas ortakis.

Standartiniai dujiniai kaloriferiai turi ašinį ventiliatorių, skirtą tiesioginiam horizontaliam pūtimui. Aukštose patalpose galima naudoti vertikaliam montavimui skirtus dujinius šildytuvus, kurių oro srautas nukreiptas žemyn tiesioginiam vertikaliam pūtimui. Tokie šildytuvai montuojami po lubomis, kas suteikia papildomą privalumą - dujinis kaloriferis veikia kartu kaip ir oro sodintuvas bei neleidžia šilumai kauptis palubėje.

Kondensaciniai dujiniai kaloriferiai

Kondensaciniai dujiniai kaloriferiai turi tuos pačius privalumus kaip ir moduliaciniai, tačiau juose sumontuotas papildomas kondensacinis šilumokaitis, užtikrinantis maksimalų šilumos kiekio atidavimą į patalpas. Kondensacinių kaloriferių dujų sąnaudos yra mažiausios lyginant su kito tipo šildytuvais.

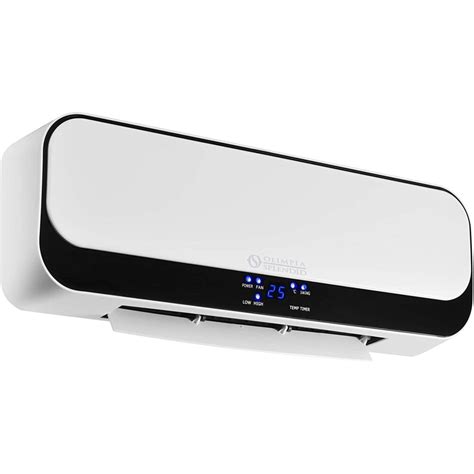

Elektriniai šildytuvai

Pramoniniai elektriniai šildytuvai yra tinkami greitam garažų, sandėlių, dirbtuvių ir pan. šildymui. Jie taip pat dažnai naudojami patalpų džiovinimui ir statybvietėse. Elektrinis sildytuvas puikiai tinka naudojimui pagal poreikį (pvz., darbams žiemą, ar atliekant tam tikrus statybos ar apdailos darbus). Elektrinio šildymo sąnaudos yra didesnės, lyginant su kitais šildymo variantais, tačiau, šildant jais, oras gana greitai įšyla.

Privalumai:

• Greitas patalpų sušildymas.
• Paprastas naudojimas.
• Nereikia papildomos ventiliacijos.

Trūkumai:

• Didelės elektros sąnaudos.

Skysto kuro šildytuvai

Skysto kuro šildytuvai - tai mobilūs prietaisai su ventiliatoriumi. Jie naudojami statybvietėse, gamybos ir sandėliavimo patalpose, angaruose, pagalbinėse patalpose, garažuose, šiltnamiuose ir kt. Tokiems šildytuvams, kaip ir dujiniams, reikalinga papildoma ventiliacija ir priežiūra. Jie netinka gyvenamosioms patalpoms.

Privalumai:

• Mobilumas.
• Didelė šildymo galia.

Trūkumai:

• Reikalinga papildoma ventiliacija.
• Priežiūra.
• Netinka gyvenamosioms patalpoms.

Infraraudonųjų spindulių šildytuvai

Infraraudonųjų spindulių šildytuvas - tai novatoriškas vidaus ir išorės patalpų šildymo įrenginys. Infraraudonųjų spindulių šildytuvai lengvai transportuojami, montuojami ir valdomi. Infraraudonųjų spindulių šildytuvas, priešingai nei kitos šildymo sistemos, savo spinduliuote veikia ne orą, o paviršius. Todėl šilumą pradeda skleisti ne tik įrenginys, bet ir įšilę baldai, sienos, grindys ir kiti patalpose esantys objektai.

Infraraudonųjų spindulių šildytuvai skirstomi pagal bangų ilgį:

• Trumpųjų bangų (780-1400 nm): šildytuvai gali pasiekti/atiduoti didesnę nei 1300°C temperatūrą. Montuojami atokiau nuo žmonių, nes skleidžiama šiluma yra per „aštri“.
• Vidutinių bangų: darbinę temperatūra gali pasiekti labai greitai. Naudojami erdvių šildymui uždarose ir atvirose erdvėse bei gamyboje. Nesukuria „aštrios“ šilumos pojūčio.
• Tolimųjų bangų (didesniame nei 3000 nm intervale): dažniausiai būna keraminiai, anglies pluošto ir kt. Tinka buitinių, komercinių ir visuomeninių patalpų nuolatiniam ir papildomam šildymui. Saugūs žmonėms ir gyvūnams.

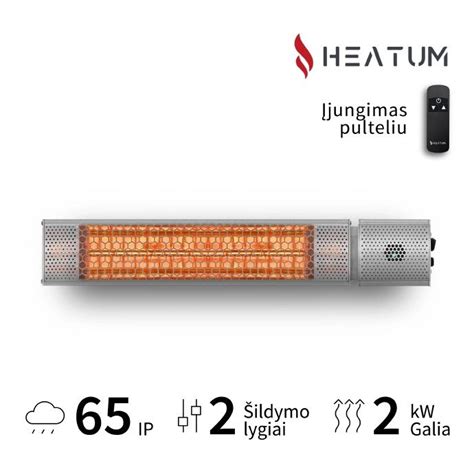

Halogeniniai šildytuvai

SolBee SBH šildytuvai yra su halogeniniu kaitinimo elementu ir yra skirti efektyviam ir greitam patalpų ar atskirų zonų šildymui didelėse erdvėse ar lauko terasose. Halogeniniai šildytuvai SolBee puikiai tinkami tuomet, kai reikia momentinio šilumos šaltinio ar šildyti didelėse erdvėse esančias darbo vietas, kuriuose nėra galimybės pakelti temperatūros konvekciniais ar kito tipo šildytuvais ar išlaidos būtų neadekvačiai didelės įrengiant ir šildantis kitais būdais. SolBee šildytuvai puikiai tinka patalpoms kur reikalinga šildyti tam tikras zonas.

SolBee halogeninių lempų gyvavimo (veikimo) trukmė - apie 7000 valandų. Visos produkcijos korpusai yra gaminami iš plieno padengto milteliniais dažais.

Natūralaus šildymo plokštės

Natūralaus šildymo (infraraudonųjų spindulių) plokštės SolBee SBP puikiai tinka gyvenamųjų, komercinių ir visuomeninės paskirties patalpų šildymui. Natūralaus šildymo plokštės skleidžiama šiluma tolygiai pasiskirsto šildomoje patalpoje, pasiekdama daiktus ir sienas. Šildymo metu yra džiovinamos sienos, nes skleidžiama šiluma pašalina drėgmę, pelėsius ir grybelius. Vėliau oras vėl pašildomas nuo sušilusių sienų ir daiktų. Plokštės SolBee skleidžiami spinduliai yra ilgosios infraraudonųjų spindulių (šilumos) bangos ir yra visiškai saugios žmonėms ir gyvūnams, todėl tai idealus būdas šildyti patalpas.

Šildymo plokščių SolBee paviršiaus temperatūra siekia iki 90 - 95 °C, kas yra pagrindinė sąlyga efektyviam šilumos skleidimui. Natūralaus šildymo plokštės SolBee gali būti montuojamos tiek ant lubų, tiek ant sienos. Montuojant plokštes ant lubų, jos gali būti montuojamos tvirtinant jas prie jų ar integruojant į Amstrong, Thermatex, Rockfon ir kt. pakabinamų lubų sistemas (600×600, 600×1200 ir 1200×1200 mm). Natūralaus šildymo plokštės yra plonos (3 cm), todėl užima nedaug vietos. Visa plokštės generuojama šiluma yra nukreipiama nuo priekinės dalies į aplinką.

Plokštes rekomenduojame valdyti kambario (patalpos) termostatu. Plokštė turi būti užmaitinama atskiru laidu su automatiniu jungikliu skydinėje, skirtu atjungti plokštę nuo elektros tinklo.

Vandeniniai oro šildytuvai

Vandeniniai oro šildytuvai (kaloriferiai) yra vienas populiariausių ir efektyviausių šildymo sprendimų pramoninėms, komercinėms ir sandėliavimo patalpoms. AEROCK vandeniniai oro šildytuvai - tai naujos kartos šildymo įrenginiai, skirti efektyviam patalpų šildymui.

Stacionarūs ir mobilūs šildytuvai

Pagal galimybę kilnoti iš vietos į vietą šildytuvai yra stacionarūs ir mobilūs. Stacionarūs geriausiai tinka ten, kur jie reikalingi nuolat - gamybos patalpose, dirbtuvėse, pramonės ir žemės ūkio objektuose, šiltnamiuose. Juos tereikia pastatyti į parinktą vietą ir įjungti. Mobilūs tinka tais atvejais, kai tenka dirbti skirtinguose objektuose. Stacionarūs šildytuvai nepakeičiami gamybinėse patalpose, ten, kur nėra šildymo sistemos ar nepakanka jos galios.

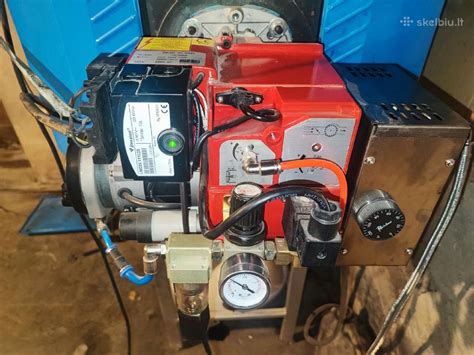

Stacionarių šildytuvų kuras gali būti įprastas dyzelinas, taip pat juos galima kūrenti įvairiomis atliekomis - popieriaus, medienos ir panašiomis. Stacionarūs šildytuvai gali būti naudojami lauke ir viduje, gali būti vertikalūs ir horizontalūs. Pūsdami šiltą orą, šildytuvai gali apšildyti gana dideles patalpas. Nepriklausomai nuo aplinkos sąlygų, šiltas oras tiekiamas labai greitai ir dideliais kiekiais. Be to, dėl lengvai prieinamo tokių šildytuvų kuro galima sumažinti patalpų šildymo išlaidas, ypač, jei šildytuvas pritaikytas kūrenti gamybos atliekomis.

Pasirenkant prietaiso modelį reikia atsižvelgti į patalpų dydį. Norint sumontuoti stacionarų šildytuvą, reikalingas dūmtraukis, šildytuvas turi būti prie jo prijungtas, kad pasišalintų degimo metų išsiskiriantys dūmai. Norint patalpoje palaikyti pastovią temperatūrą, prie stacionaraus šildytuvo gali būti montuojamas termostatas, tuomet temperatūra kontroliuojama automatiškai. Nors atrodo, kad investuoti į stacionaraus šildytuvo papildomą įrangą nėra labai racionalu, tačiau bet kokie patobulinimai pritaikyti konkrečioms sąlygoms paprastai atsiperka per vieną šildymo sezoną.

Mobilų šildytuvą galima greitai perkelti, jų yra įvairaus galingumo, patalpas prišildo greitai. Pagal kuro rūšį mobilūs šildytuvai yra elektriniai, dujiniai ir kūrenami skystu kuru. Naudojant skysto kuro šildytuvą patalpos turi būti gerai vėdinamos, kad netrūktų deguonies. Prie netiesioginio degimo skysto kuro šildytuvų gali būti jungiamas ir į lauką išvedamas dūmtakis.

Kadangi atstumai labai skirtingi, dūmtakis su mobiliuoju šildytuvu nekomplektuojamas, jį reikia įsigyti atskirai. Paprastai dūmtakiai būna plieniniai arba lankstūs, iš karščiui atsparaus plastiko. Dar vienas skysto kuro šildytuvų tipas - infraraudonųjų spindulių šildytuvai. Jie labai naudingi tais atvejais, kai reikia pašildyti ne visos patalpos orą, bet kurią nors vietą - tinkuojamą sieną, darbo vietą ir panašiai.

Jie nepučia šilto oro, bet spinduliuoja jį į tą vietą, į kurią nukreipti, greitai sušildo ją be priverstinio oro srauto. Kadangi šiltas oras nepučiamas, o perduodamas spinduliais, šie šildytuvai veikia tyliai ir yra ekonomiški - šiluma koncentruojama reikiamoje vietoje.

Oro šildytuvų serijos "XR" ir "HR"

Revoliucinėmis vadinamos "XR" ir "HR" serijos - naujausi "Winterwarm" oro šildytuvai, kurie projektuoti taip, kad jų dizainas derėtų prie šiuolaikinių interjerų. Dėl unikalių konstrukcinių sprendimų šie šildytuvai užtikrina efektyvų eksploatavimą, energijos taupymą, mažesnę aplinkos taršą bei bendro komforto valdymą. Šildytuvai sukurti pagal naujausias pramonės technologijas, atitinka ISSO57 standarto reikalavimus. Todėl tai yra optimalus būdas šildyti dideles patalpas.

Modernaus dizaino šildytuvai "XR" itin kompaktiški, lengvi ir greitai montuojami (tvirtinami tik dviejuose taškuose). Juose integruota duomenų perdavimo sistema "OpenTherm". Šiuo metu gaminami šeši serijos modeliai: "XR10" - "XR60" (nuo 12 kW iki 61 kW) ir vienas kondensacinis modelis "HR30".

Oro šildytuvų širdis - "Winterwarm" specialistų sukurtas šilumokaitis, pagamintas iš aukščiausios rūšies nerūdijančio plieno. Paviršinio degimo dujinis moduliacinis degiklis, esantis šilumokaičio viduje, generuojamą šilumą tolygiai paskirsto visame šilumokaičio paviršiuje. Šilumokaičio elementai labai siauri, todėl šilumai perduoti naudojamas visas jų paviršius. Šio modelio šilumos atidavimas paviršiaus ploto vienetui yra didesnis nei senesnių modelių oro šildytuvų. Tai leidžia orinę šildymo sistemą diegti ten, kur anksčiau dėl didelių matmenų oro šildytuvai nebuvo naudojami.

Dujinis degiklis moduliuojamas iki 60 proc. maksimalios galios. Pagal šilumos poreikį, kuris nustatomas termostatu "OpenTherm", degiklį valdo skaitmeninis valdiklis (DBC): kai patalpos temperatūra yra per žema (pvz., ryte), degiklis įjungiamas visa galia, o kai pasiekiama nustatyta temperatūra, degiklio galia tolygiai mažinama. Trijų pakopų ventiliatorius įjungiamas kartu su degikliu, kad šiluma sklistų tolygiai.

Šildant prekybines ir ekspozicijų patalpas, itin svarbu, kad šildytuvai būtų ne tik labai patogūs naudoti, bet ir jų keliamo triukšmo lygis būtų žemas. Vėdinimą vasarą galima įjungti patalpos termostatu "Open-Therm". Vėdinimo metu degiklis yra išjungtas, o ventiliatorius veikia visu pajėgumu. Darbo indikacijos diodas ir darbo atstatymo jungiklis įrengti patalpos termostate.

"XR" ir "HR" tipo šildytuvų valdymo sistema tiksliai palaiko reikiamą patalpos temperatūrą, užtikrina gerą oro paskirstymą ir mažiausias energijos sąnaudas. Šioms ypatybėms įgyvendinti šildytuvuose įdiegta vertikalaus temperatūros perkričio kontrolės sistema: du temperatūros jutikliai - vienas šildytuve, kitas patalpoje - nuolat seka temperatūrų skirtumą. Kai skirtumas viršija nustatytą reikšmę, įjungiamas ventiliatorius, kad cirkuliuotų šiltas oras. Jei šildytuvas montuojamas vertikaliai, jis gali funkcionuoti kaip destratifikacinis ventiliatorius. Šiuo atveju perdavimo nuostoliai minimalūs.

Išskirtinis "XR" ir "HR" šildytuvų bruožas yra tas, kad juos galima montuoti bet kokioje padėtyje: horizontaliai, vertikaliai ar bet kokiu pasirinktu kampu. Bet kuriuo atveju oro srautas lengvai nukreipiamas reikiama linkme. Kai šildytuvai montuojami vertikaliai, minimalus atstumas iki apačios turi būti 4 m (priklauso nuo modelio). Vertikalus oro srauto stūmimas priklausys nuo oro srauto temperatūros - kuo mažesnis skirtumas, tuo mažesnis stūmimas.

Oro šildytuvų serijos "WSP" ir "WON"

"WSP" ir "WON" yra senesnės kartos oro šildytuvai. Daugiau nei 15 metų įvairiomis sąlygomis naudoti šios konstrukcijos šildytuvai netrukus išgarsėjo kaip itin patikimi. Šildytuvą galima pasirinkti įvairioms situacijoms, nes esama skirtingų galių: nuo 11 iki 100 kW. Oro šildytuvas turi aliuminiu dengto plieno šilumokaitį, kuris pageidaujant gali būti ir nerūdijančio plieno. Šildytuvas turi elektroninį uždegimą, todėl nėra nuostolių dėl nuolat degančios pilotinės liepsnelės. "WSP" ir "WON" šildytuvuose įmontuotas ašinis ventiliatorius. Jei šildytuvas jungiamas prie ortakių arba srauto kreipiklių, jame montuojamas išcentrinis ventiliatorius.

Šildytuvo galios apskaičiavimas

Norint apskaičiuoti reikiamą galią, dažnai naudojama parodyta kreivė: horizontaliai yra pavaizduotas patalpos tūris, o vertikaliai - šildytuvo galia W/m³, reikalinga pageidaujamai patalpos temperatūrai pasiekti. 1, 2 ir 3 linijos priskiriamos atitinkamai 10, 15 ir 20 °C patalpos temperatūroms, lauke esant -10 °C temperatūrai ir 5 m/s vėjo greičiui. Parinktos šiuo būdu vertės tinka vidutiniškai izoliuotiems pastatams, kurių šilumos perdavimo koeficientas yra 2 W/m²·K. Pavyzdžiui, jeigu 6000 m³ tūrio patalpos vidaus temperatūra turi būti 15 °C, kiekvienam m³ oro reikia 25 W.

Pavyzdys:

Patalpos plotis - 4 m, ilgis - 12 m, aukštis - 3 m.

• Tūris V = 144 kub.m.
• ΔT = patalpos vidaus temperatūra be šildymo -5°C, norima temperatūra patalpoje +18°C, reiškia T = 23ºC.
• K - koeficientas, kuris priklauso nuo pastato konstrukcijos ir izoliacijos tipo.

Koeficientai:

• K=3,0-4,0, jei pastatas neizoliuotas, paprastas medinis arba gofruotos skardos.
• K=2,0-2,9, jei pastato izoliacija menka, konstrukcija paprasta, vienas plytų sluoksnis, paprasti langai ir stogas.
• K=1,0-1,9, jei pastato izoliacija vidutinė, t.y. standartinė konstrukcija, dvigubas plytų sluoksnis, nedaug langų, standartiškai užbaigtas stogas.
• K=0,6-0,9, jei pastato izoliacija gera.

Priešgaisrinė uždujinimo signalizacija

Neatskiriama bet kokių dujinių šildymo prietaisų dalis - saugumą garantuojančios priešgaisrinės uždujinimo signalizacijos, kurių būtinumas apibrėžtas statybos techniniu reglamentu STR 2.08.01:2004 "Dujų sistemos pastatuose".

Sausintuvai

Sausintuvai ir ventiliatoriai yra skirti patalpų drėgmei mažinti. Jie pritaikyti darbui įvairiose sąlygose. Naudojami tiek drėgmės lygiui sumažinti, tiek apsaugai nuo vandens garų kondensavimosi, taip pat turint tikslą pristabdyti metalų koroziją.

Sausintuvai skirstomi į didelės galios profesionalius, pusiau profesionalius, buitinius ir absorbcinius. Pirmieji trys tipai turi kompresorių, o absorbciniai veikia be kompresoriaus ir aušinimo proceso, pasižymi beveik pastoviu vandens šalinimu, nepriklausomai nuo aplinkos temperatūros.

Sausintuvų panaudojimo galimybės yra labai plačios, tačiau tam, kad šis prietaisas gerai atliktų savo uždavinį, turi būti tinkamai parinktas jo našumas.

Sausintuvo galios apskaičiavimo formulė:

V x 3 = [kub.m/h], kur V yra patalpos tūris (ilgis x plotis x aukštis).

Pavyzdys:

Patalpos plotis 4 m, aukštis - 4 m, ilgis - 5 m.

Rekomenduojamas sausintuvo oro srautas = 80 x 3 = 240 kub.m/h.

Mažiausias sausintuvas, kurį galima panaudoti tokiai patalpai sausinti, yra Master DH 721 sausintuvas, turintis 240 kub.m/h oro srautą.

Gamintojas "Winterwarm"

Olandijos bendrovė "Winterwarm" yra oro šildytuvų kūrimo pradininkė. Nuo 1935 m. įmonė projektuoja, konstruoja, gamina ir parduoda pramoninius oro šildytuvus.
