Elektros instaliacija naujame name - vienas svarbiausių darbų statybos procese. Mediniuose namuose elektros instaliacija reikalauja ypatingo dėmesio. Šiame straipsnyje aptarsime svarbius aspektus, susijusius su elektros instaliacijos įrengimu ir pridavimu, įskaitant leidimus, reikalavimus ir rekomendacijas.
Elektros Instaliacijos Darbai
Prieš pradedant elektros instaliacijos darbus, svarbu žinoti, kokie reikalavimai keliami. Instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji atitiktų Gaisrinės saugos pagrindinius reikalavimus, patvirtintus Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2010 m. gruodžio 7 d. įsakymu Nr. 1-338 „Dėl Gaisrinės saugos pagrindinių reikalavimų patvirtinimo“, ir patalpų interjerui keliamus architektūrinius reikalavimus.
Instaliacijai naudojamų laidų ir kabelių izoliacija impregnuota medžiaginė izoliacija ir apvalkalas turi atitikti tiesimo būdą ir aplinkos sąlygas ir tinklo vardinę įtampą. Pagal Lietuvos standartą LST HD 60364-5-52 „Žemosios įtampos elektriniai įrenginiai. 5-52 dalis. Elektros įrangos parinkimas ir įrengimas. Kabelių ir laidų sistemos (IEC 60364-5-52:2009, modifikuotas + 2011 m. vasario mėn. pataisa)“ instaliacijos sistemos parenkamos vadovaujantis Taisyklių 1 priedo 4 ir 5 lentelėmis arba projektiniais sprendimais.
Kaip Instaliacija Gali Sukelti Gaisrą?
Yra du variantai: blogai padarytas sujungimas ir netinkamai parinkta kabelio apsauga. Kaip tokio atvejo išvengti? Planuoti instaliaciją taip, kad sujungimų būtų kuo mažiau ir srovė per juos nebūtų didelė. Daryti visus sujungimus prieinamus. Na, būtų gerai, kad sujungimo dėžė neturėtų tiesioginio kontakto su degiu paviršium. Kaip pasiekti? Daryti sujungimus kištukinių lizdų/jungiklių dėžėse, dėžes montuot į sienos karkasą, karkasą užpildyt akmens vata ar kita nedegia medžiaga.
Darant instaliaciją, mes ją turim suplanuot taip, kad išventi mechaninio pažeidimo galimybės. Kokia specifika mediniame/karkasiniame name? Medžio konstrukcijos ‘vaikšto’, todėl, jeigu pritvirtinti kabelį standžiai naudojant metalinius laikiklius, galimai tvirtinimas prapjaus izoliaciją arba pažeis gyslos geometriją. Dėl to tvirtinimas turi būti arba plaukiojantis (pvz. gofra ir kabelis viduje, kai gofra pritvirtinta, o kabelis juda laisvai), arba silpnesnis už kabelio (pvz.
Elektros Instaliacija Karkasiniame Name
Čia apie tai, kad daugiabutyje name, kaip ir laive, turi būti galimybė izuoliuoti plintantį gaisrą, t.y. neišleisti iš buto ir t.t. Viduje buto niekas nieko nereikalauja, nes nėra prasmės - niekas nedės i kiekvieną kambarį priešgaisrinių durų ar pan. Visada reikia prisiminti, kad priešgaisrinė sauga, tai įvairių priemonių kompleksas, tad persistengti su viena iš priemonių, neturint kitos, nėra prasmės. Ta prasme, laidai neturi kristi ant galvos ir trukdyti gaisrininkams. Pas mus paslėpta instaliacija, atsimenat?
Užtenka paprasto Eca klasės kabelio. Ir niekur neapibrėžta, kad būtinai reikia naudoti gofrą ar dar ką nors. Naudoti reikia common sence ir suprasti, kad kiekvienas sprendimas čia yra techninis.
Kaip matote, yra klojimo būdas 20, kai kabelis tvirtinamas tiesiai prie medinio pagrindo, be papildomo apvalkalo. Kaip jūs jau supratot, reikalavimų interpretacija per techninius sprendimus priklauso nuo konkrečios situacijos.
Aišku galima imti Eca klasės kabelį (bent kokį), jį įvilkti į gofrą ir vuala. Bet aš asmeniškai siūlau naudoti prewired kabelius (pvz. Sutaupysite krūvą laiko ivelkant i gofrą. Realiai krūvą. Vos ne dvigubai greičiau bus; Tokio kabelio gofra dvigubai mechaniškai stipresnė už bent kokią iš atskirai parduodamų (vienasluoksnių); Ir pats kabelis, ir gofra Dca klasės.
Sujungimus daryti prie kištukinių lizdų/jungiklių. Karkasas leidžia laisvai naudoti pagilintas dėžes, tad vietos užteks. Į kištukinius lizdus vienas kabelis atėjo ir vienas išėjo. Ne daugiau. Su jungikliais gali būti visaip, bet ten mes galim naudoti WAGO ir viskas bus gerai. (Netinkamai panaudotas WAGO sujungimas, kaip ir belekoks kitas neteisingas techninis sprendimas gali kelti rimtą grėsmę, pavyzdys). Instaliacines dėžes planuoti taip, kad jas įleisti į vatos sluoksnį.
Šiuo atveju naudoti prewired kabelius prasmės nėra, nes mums reikia tik apsaugot kabelį nuo mechaninių pažeidimų dėl konstrukcijos pajudėjimo, ne daugiau. Reiškia reikia tvirtinti kabelius taip, kad jie galėtų esant poreikiui judėti per tvirtinimo elementus nepažeidžiant izoliacijos. Tokių tvirtinimo būdų krūva, bet aš siūlau naudoti aikšteles + dirželius. Kabelius tarpusavyje surišinėti normaliai, o prie tvirtinimo elemento (aikštelės) rišti be fanatizmo. Jeigu visą tą grožį uždengs gipsinės lubos, tuomet problemų išvis nėra.
Kažkokio vienintelio teisingo sprendimo, kaip būtent reikia tiesti kabelius, nėra. Yra reikalavimai, kuriems turi atitikti techniniai sprendimai.
Leidimai Elektros Instaliacijos Darbams
Dažnai kyla klausimas, ar reikia specialių leidimų norint atlikti elektros instaliacijos darbus. Paprastai, specialių leidimų iš AB ESO ar Valstybinės energetikos inspekcijos elektros instaliacijos darbams nereikia. Tačiau, būtina atkreipti dėmesį į tam tikrus niuansus:
- Daugiabučių namų gyventojams: Būtų naudinga šiuos pakeitimus pasiderinti su bendrijos pirmininku arba namo administratoriumi, kad neužkliūtų bendrai naudojamose patalpose naujai montuojamo elektros kabelio techniniai ar estetiniai sprendimai. Montuojant kabelius bendrojo naudojimo patalpoje reikia susiderinti su namo patalpų savininkų bendrosios nuosavybės objektų administratoriumi, namo bendrijos pirmininku ar kitu atsakingu asmeniu (asmenimis).
- Plombų nuėmimas: Jeigu reikia nuimti nuo elektros energijos apskaitos prietaiso gnybtų dangtelio ar aut. išjungiklių gaubto/dangtelio plombas reikalingas leidimas iš elektros skirstomųjų tinklų operatoriaus (AB ESO) - jeigu elektros energijos apskaitos prietaisas priklauso elektros skirstomųjų tinklų operatoriui (AB ESO) arba leidimą reikia gauti iš lokaliojo elektros tinklo operatoriaus - jeigu sumontuotas kontrolinis energijos apskaitos prietaisas ir priklauso lokaliojo elektros tinklo operatoriui. Dėl plombų nuėmimo turite susiderinti iš anksto. Baigus darbus reikia pranešti tam asmeniui, iš kurio buvo gautas leidimas, kad uždėtų plombas.
- Triukšmas: Greičiausiai instaliacijos keitimo metu bus keliamas triukšmas (naudojami perforatoriai ar pan.) dėl ko privaloma ne vėliau kaip prieš 7 kalendorines dienas iki šių darbų pradžios Savivaldybei pateikti informaciją apie triukšmo šaltinių naudojimo vietą, planuojamą triukšmo lygį ir jo trukmę per parą bei triukšmo mažinimo priemones.
Jeigu nedidinat galios ir neliečiate apskaitos ir norite pasikeisti tik įvadinį kabelį, tada jokių leidimų ar kažkokių popierinių dalykų nereikės. Jeigu yra užplombuota ir neprieinate prie įvadinio kabelio automatuko, patarčiau iš anksto perspėti ESO, kad atplombuosit ir kokiu tikslu tai darysite. Pabaigus darbus, paskambinsite dispečeriams ir atvyks uždėti plombą.
Elektros Energijos Kaupimo Sistemos (EEK)
Dalis gaminamos elektros energijos pertekliaus gali būti kaupiama elektros energijos kaupiklyje (EEK) ir sunaudojama vakare. EEK sistema įgalina sumažinti į ESO skirstomąjį tinklą generuojamą galią. Didinamas gaminančio vartotojo (GV) energetinis autonomiškumas (angl. self-sufficiency). Pvz. Namų ūkis su 5000 kWh el. energijos vartojimu per metus įsirengęs 10 kWp saulės elektrinę vidutiniškai pajėgus suvartoti iki 35 % dienos metu gaminamos el. energijos.
Jei namuose yra įrengta saulės elektrinė, tikslinga įvertinti esamos saulės elektrinės keitiklio (angl. inverter) technines galimybes prijungti suderinamą energijos kaupiklį.
Gamintojo nurodyta EEK talpa kWh yra idealus skaičius, naudingas palyginti rinkoje esančias EEK sistemas. Atkreiptinas dėmesys, kad visos EEK sistemos gali turėti skirtingą vadinamąjį iškrovos gylį (Angl. Deph of charge DoD) arba panaudojamą energijos kiekį (Angl. Usable energy).
Žemiau pateikiamos Vokietijos HTW Berlin universiteto parengtos EEK talpos parinkimo rekomendacijos namų ūkiui. Pvz. namų ūkiui vartojančiam per metus 5000 kWh el.
Jei vartotojo tikslas įsirengti EEK kaip rezervinį energijos maitinimo šaltinį, talpa turi būti parenkama atsižvelgiant į norimos autonomijos poreikį. T.y kiek valandų EEK sistema gali tiekti energiją pvz.
Namų ūkiams, kurie neturi didelės galios elektros įrenginių (pvz. elektromobilių krovikliai, momentiniai elektriniai vandens šildytuvai) pakanka 0,5 kW/ kWh galios EEK sistemos (Pvz.
Aukščiau pateiktos rekomendacijos galioja tais atvejais, kai EEK sistema siekiama padidinti namų ūkio energetinį autonomiškumą. Rinkoje paplitusios EEK sistemos naudojančios AC (kintamosios srovės) sistemos arba DC (nuolatinės srovės) sistemos topologiją. Skirtingų topologijų sistemos turi skirtingus energijos konvertavimo nuostolius. EEK sistemos su DC (nuolatinės srovės) tipo topologija dažnu atveju turi mažesnius energijos konvertavimo nuostolius nei AC (kintarmosios srovės) sistema. Skirtingų gamintojų EEK nuostoliai gali ženkliai skirtis.
Vidutinio efektyvumo (9,3 kWh talpos) ir didelio efektyvumo (11.5 kWh talpos) EEK sistemos metiniai energijos nuostoliai.
Iš aukščiau pateiktų pavyzdžių matome, kad EEK sistemos efektyvumas turi ženklią įtaką metiniams energijos nuostoliams. Visos sistemos svoris gali tūrėti įtakos renkantis EEK montavimo vietą. Pvz. Įrengiant EEK sistemą būtina atkreipti dėmesį į darbinę sistemos temperatūra (Angl. Operating temperature). Pvz. Vadovaujantis aukščiau pateiktu pavyzdžiu, A gamintojo sistema turi būti įrengiama šildomose ir vasarą gerai ventiliuojamose patalpose.
Su Tinklu ir Be Tinklo Veikiančios Sistemos
Rinkoje paplitę su tinklu veikiantys (Angl. Su tinklu veikiantys keitikliai neveikia sutrikus elektros energijos tiekimui iš ESO tinklo. Ribotas skaičius energijos kaupiklių modelių, kurie suderinami su keitikliu. Be tinklo veikiantys (Angl.
Autonominės sistemos EEK visada turi būti laikomas įkrautas ir panaudojamas tik esant energijos tiekimo sutrikimams ESO tinkle. Tokia sistema neatneša kitų papildomų naudų aprašo (didinamas energetinis autonomiškumas namų ūkyje). Vartotojui gali pakakti elektros energijos dingimo atveju autonomiškai užmaitinti tik svarbius būsto ar namo prietaisus tokius kaip šaldytuvas, elektrinė viryklė ar vandens siurblys.
Brangiausias sprendimas (be tinklo „Off grid“ veikiantis keitiklis brangesnis 30 -40 proc. Sprendimas neapsaugo nuo trumpo el. Trifazė EEK sistema turi ribotą galią tiekti energiją vienfaziams įrenginiams. Pvz.
Dalis rinkoje esančių sprendimų geba svarbaus prietaiso maitinimą perjungti nuo ESO tinklo per 0,02 sekundes (Angl. Min. Transfer Time on-grid to off-grid). Tokia sistema apsaugos svarbius prietaisus nuo trumpo (1-5 sec.) el. Dažnu atveju trifazė EEK sistema pvz. su 6 kW galios keitikliu gali užmaitinti tik vienfazius svarbius prietaisus ir ribota galia (pvz. nedaugiau 2 ar 3 kW). Toks sprendimas netinkamas, jei planuojama užmaitinti pvz.
Žemiau pateikti duomenys individualaus namo, kuris turi įsirengęs 8 kWp saulės elektrinę ir 10 kWh elektros energijos kaupiklį. Konkrečiu pavyzdžiu tokios talpos kaupiklio realiai panaudojama talpa yra apie 9 kWh (90 proc.). Atkreiptinas dėmesys, kad šis namų ūkis geba efektyviai sunaudoti ženklią dalį dienos metu gaminamos elektros energijos. Gegužės - rugpjūčio mėn. sunaudojama virš 50 proc.
Galios srautų grafikas vasaros metu.
Dienos metu nuo 9:00 val. EEK yra įkraunamas (žalia linija) gaminama saulės elektrinės elektros energija. Vakare, nuo 19:00 val. esant mažai generacijai, kaupiklyje sukaupta elektros energija yra tiekiama namo vidaus tinklui (žalias plotas).

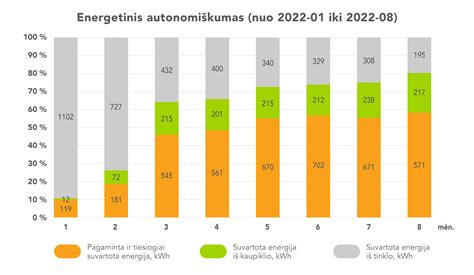

Saulės elektrinės pagamintos elektros energijos panaudojimo balansas 2022 m.
Vartotojas tiesiogiai suvartoja apie 30-35 % gaminamos elektros energijos kovo - rugpjūčio mėnesiais. Elektros energijos kaupiklis Kovo - Rugpjūčio mėnesiais įgalina papildomai 10 proc. Atkreiptinas dėmesys, kad vartotojas kaupiklį naudoją energetiniam autonomiškumui didinti. Kaupiklis pilnai iškraunamas vakare/naktį.
Svarbu atminti, kad elektros instaliacijos darbai reikalauja specialių žinių ir įgūdžių. Jeigu nesate tikri dėl savo kompetencijos, rekomenduojama kreiptis į kvalifikuotus specialistus.
