Šiame straipsnyje aptariami blokinės sistemos apkrovos reguliavimo principai, remiantis Lietuvos Respublikos teisės aktais ir statybos techniniais reglamentais. Straipsnis skirtas specialistams ir visiems, besidomintiems katilinių projektavimo, įrengimo ir eksploatavimo klausimais.

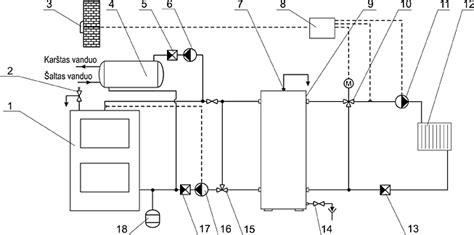

Tipinė katilinės schema
Bendrosios Nuostatos
Lietuvos Respublikos energetikos ministro 2016 m. rugsėjo 19 d. įsakymu Nr. 1 patvirtintos Katilinių įrenginių įrengimo taisyklės (toliau - Taisyklės) yra privalomos projektuojant naujas ir rekonstruojant veikiančias katilines, kuriose įrengti garo ir vandens šildymo katilai nepriklausomai nuo jų galingumo. Svarbu pažymėti, kad šios taisyklės netaikomos projektuojant šiluminių elektrinių katilines, mobiliąsias katilines, katilines su elektrodiniais katilais, utilizuojamaisiais katilais, su specialios technologinės paskirties katilais, kuriuose cirkuliuoja aukštų temperatūrų organiniai šilumos nešėjai.
Katilinės, kuriose įrengiami katilai, naudojantys dujinį kurą, kurių bent vieno galingumas yra ne didesnis kaip 400 kW, o bendras jų galingumas ne didesnis kaip 1,5 MW, projektuojamos vadovaujantis Dujų sistemų pastatuose įrengimo taisyklių, patvirtintų Lietuvos Respublikos energetikos ministro 2012 m. sausio 2 d. įsakymu Nr. 4.
Kuro Rūšies Pasirinkimas
Katilinėse naudojamo kuro rūšis parenkama atlikus techninį ir ekonominį pagrindimą, pagal šioje vietovėje turimus energetinius resursus, įvertinus Lietuvos Respublikos energetikos įstatymo, Lietuvos Respublikos šilumos ūkio įstatymo ir Lietuvos Respublikos atsinaujinančių išteklių energetikos įstatymo nuostatas. Kuro rūšis nustatoma projektavimo užduotyje.
Katilinių Tipai ir Ribojimai
Pramoniniams statiniams leidžiama projektuoti pristatytąsias, įkomponuotąsias, konteinerines ir stogines katilines. Katilinių, pristatytų prie šių statinių, bendras katilų šiluminis galingumas ir kiekvieno katilo našumas bei šilumos nešėjų parametrai neribojami. Šios katilinės prie statinio sienų turi būti įrengiamos taip, kad atstumas nuo katilinės iki artimiausios angos sienoje būtų ne mažesnis kaip 2 m pagal horizontalę, o atstumas tarp katilinės denginio ir artimiausios sienoje angos pagal vertikalę - ne mažiau kaip 8 m.
Katilinių, įkomponuotų į pramonės įmonių statinius, kai katilų garo slėgis iki 0,05 MPa (0,5 bar) ir vandens temperatūra iki 110 °C, šiluminis katilų galingumas neribojamas. Pramoniniuose statiniuose stogines katilines leidžiama projektuoti su katilais, kurių garo slėgis iki 0,05 MPa (0,5 bar) ir vandens temperatūra ne daugiau kaip 110 °C.
Draudžiama rengti katilines, įkomponuotas į daugiabučius gyvenamuosius namus. Gyvenamuosiuose namuose leidžiama įrengti pristatytąsias ir stogines katilines. Šias katilines leidžiama projektuoti su vandens šildymo katilais, kurių vandens temperatūra iki 110 °C. Tokių katilinių galingumas neturi būti didesnis už pastato šilumos poreikius, o stoginės katilinės galingumas neturi būti didesnis kaip 3 MW. Jos turi būti numatomos rengti virš laiptinių aikštelių, dengtų sustiprintomis perdangomis, su sąlyga, kad katilinės nesiribos su ant stogo esančiomis gyvenamosiomis patalpomis. Draudžiama projektuoti katilines, pristatytas prie gyvenamųjų namų pagrindinių fasadų, turinčių langus, kai atstumas nuo katilinės išorinės sienos iki artimiausio gyvenamosios patalpos lango yra mažiau kaip 4 m pagal horizontalę, o atstumas tarp katilinės denginio ir artimiausio gyvenamosios patalpos lango mažiau kaip 8 m pagal vertikalę.
Bendras katilinių šiluminis galingumas neturi viršyti statinio ar statinio ir greta jo esančių statinių, kuriems bus tiekiama šilumos energija, šilumos poreikio.
Katilinių Kategorijos
Katilinės skirstomos į dvi kategorijas:
- Pirmos kategorijos - kai sutrikus šilumos tiekimui kyla pavojus žmonių gyvybei arba ūkyje patiriama didelių materialinių nuostolių.
- Antros kategorijos - katilinės, nepriskirtos I kategorijai.
Katilinės Našumo Nustatymas
Skaičiuotinas katilinės našumas nustatomas sumuojant valandinius šilumos poreikius šildymui ir vėdinimui maksimaliam žiemos režimui, skaičiuotinus šilumos kiekius karštam vandeniui ir skaičiuotinus šilumos kiekius, reikalingus technologijai. Nustatant katilinės skaičiuotiną galią turi būti įvertinti šilumos poreikiai katilinės saviems reikalams ir šilumos nuostoliai tinkluose.

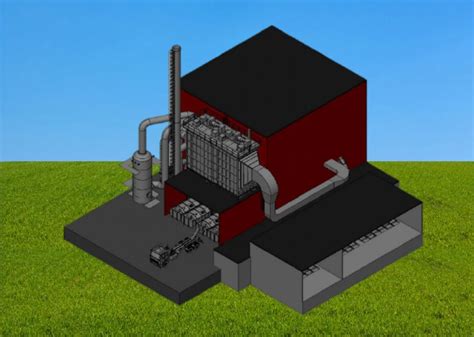

Moderni biokuro katilinė
Įrenginių Išdėstymas ir Remontas
Lauke prie katilinės sienos galima statyti dūmų traukos, pelenų gaudymo įrangą, deaeratorius, dekarbonizatorius, skaidrintuvus, įvairios paskirties bakus, mazuto šildytuvus. Įrenginių mazgų, armatūros ir vamzdynų, kurių masė didesnė kaip 50 kg, remonto darbams pageidautina naudoti kėlimo kranus, vadovaujantis Kėlimo kranų naudojimo taisyklėmis, patvirtintomis Lietuvos Respublikos socialinės apsaugos ir darbo ministro 2010 m. rugsėjo 17 d. įsakymu Nr. Nesant galimybės eksploatuoti įrenginius, kaip inventorines priemones leidžiama naudoti stacionarius kėlimo mechanizmus.
Katilinėse turi būti įrenginių, armatūros ir prietaisų remonto ir reguliavimo aikštelės arba patalpos. Reikia numatyti galimybę įrenginių einamąjį remontą atlikti specializuotoms organizacijoms. Autonominėse katilinėse remonto aikštelės neįrengiamos. Įrenginių, armatūros, kontrolės prietaisų reguliavimą turi atlikti specializuotos organizacijos, turinčios šios veiklos atestatus.
Katilų ir pagalbinių įrenginių išdėstymas katilinėse (atstumai tarp katilų ir statybinių konstrukcijų, takų plotis), aikštelių ir laiptų įrengimas priklausomai nuo šilumos nešėjų parametrų parenkamas pagal Garo ir vandens šildymo katilų įrengimo ir saugaus eksploatavimo taisykles, patvirtintas Lietuvos Respublikos energetikos ministro 2015 m. balandžio 8 d. įsakymu Nr. 1-102 ir Lietuvos standartą LST EN 12952-1:2016 Vandens vamzdžių katilai ir pagalbinė įranga. 1 dalis. Bendrosios nuostatos., taip pat katilų gamintojo nuorodas.
Gaisrinė Saugos Kategorija
Katilinės statinių (patalpų) gaisro ir sprogimo gamybinė kategorija nustatoma vadovaujantis Bendrųjų priešgaisrinės saugos taisyklių, patvirtintų Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos 2005 m. vasario 18 d. įsakymu Nr. 64, Gaisrinės saugos pagrindiniais reikalavimais, patvirtintais Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2010 m. gruodžio 7 d. įsakymu Nr. 1-338, Gyvenamųjų pastatų gaisrinės saugos taisyklių, patvirtintų Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2011 m. vasario 22 d. įsakymu Nr. 1-64, Visuomeninių statinių gaisrinės saugos taisyklių, patvirtintų Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2011 m. sausio 17 d. įsakymu Nr. 29.
Konteinerinės Katilinės
Konteinerinė katilinė - lengvų konstrukcijų statinys, surinktas gamybinėje bazėje arba statybos aikštelėje, turintis visą reikalingą vientisų arba atskirų blokų vidaus įrangą, tokių išorinių gabaritų, kad būtų galima transportuoti autotransportu, geležinkelio arba vandens transportu, pritaikytas statyti tiesiai ant paruošto pagrindo ir galintis saugiai veikti be nuolatinio eksploatuojančio personalo.
Žemės Sklypai Katilinėms
Žemės sklypai katilinėms statyti parenkami vadovaujantis Lietuvos Respublikos teritorijų planavimo įstatymu, jo lydimaisiais teisės aktais, Lietuvos Respublikos planuojamos ūkinės veiklos poveikio aplinkai vertinimo įstatymu, Lietuvos valstybinės standartizacijos tarnybos nutarimu Nr. 141/15 „Dėl statybų projektinės dokumentacijos standartų“, statybos techniniu reglamentu STR 1.07.01:2010 „Statybą leidžiantys dokumentai“, patvirtintu aplinkos ministro 2010 m. rugsėjo 27 d. įsakymu Nr. D1-826, STR 1.05.06:2005 „Statinio projektavimas“, STR 2.07.01:2003 „Vandentiekis ir nuotekų šalintuvas. Pastato inžinerinės sistemos. Lauko inžineriniai tinklai“, RSN 156-94 „Statybinė klimatologija“, Lietuvos standartais LST 1516:2015 Statinio projektas. Bendrieji įforminimo reikalavimai, ir savivaldybių patvirtintais specialiaisiais šilumos ūkio plėtros planais ir detaliaisiais planais.
Patalpų Sujungimas ir Aptvarai
Kuro, reagentų, medžiagų sandėliai, laboratorijų patalpos, taip pat katilinių pagalbinių įrenginių patalpos pramonės įmonių aikštelėse turi būti sujungtos su tos pačios paskirties analogiškomis pastatų patalpomis pagal statybos techninio reglamento STR 2.02.07:2004 „Gamybos įmonių ir sandėlių statiniai. Pagrindiniai reikalavimai“ reikalavimus.
Katilinės aikštelėje reikia išdėstyti pagrindinį korpusą, kuro ūkio pastatus ir pelenų ir šlako šalinimo sistemą, elektros pastotę, dujų reguliavimo punktą (DRP), kondensato surinkimo ir perpumpavimo stotį, bakus akumuliatoriaus, vandens paruošimo ir reagentų ūkio pastatus. Nurodytus pastatus ir statinius galima sujungti, įvertinus šių Taisyklių reikalavimus. Katilinės aptvarą reikia projektuoti vadovaujantis statybos techniniu reglamentu STR 2.02.07:2004 „Gamybos įmonių ir sandėlių statiniai. Pagrindiniai reikalavimai“.
Katilinės aikštelės ribose leidžiama išdėstyti kuro iškrovimo įrangą, kuro sandėlius, mazuto ūkį, kondensato surinkimo ir perpumpavimo stotį, karšto vandens tiekimo akumuliacinius bakus, priešgaisrines talpyklas ir siurblines, geriamojo vandens tiekimo įrenginius, pelenų ir šlako sąvartynus.
Nuotekų Tvarkymas
Vandens nutekėjimo kanalą iš katilinės teritorijos reikia projektuoti atvirą, o esant užstatymo sąlygoms - sujungti su įmonės lietaus nuotekų šalintuvu arba to rajono kita suprojektuota katiline. Paviršinės nuotekos tvarkomos vadovaujantis Paviršinių nuotekų tvarkymo reglamentu, patvirtintu Lietuvos Respublikos aplinkos ministro 2007 m. balandžio 2 d. įsakymu Nr.
Atstumai Tarp Pastatų
Atstumas tarp katilinės ir kitų pastatų sklypo plane nustatomi pagal Šilumos ūkio specialiųjų planų rengimo taisyklių, patvirtintų Lietuvos Respublikos energetikos ministro ir Lietuvos Respublikos aplinkos ministro 2015 m. rugsėjo 25 d. įsakymu Nr.
Pelenai ir šlakas turėtų būti naudojami statybinių medžiagų pramonėje ir kitur. Numatyti, kad pelenų ir šlako aikštelių plotas užtikrintų galimybę katilinės veikimo metu susidarančias minėtas atliekas tvarkyti vadovaujantis Atliekų tvarkymo taisyklėmis, patvirtintomis Lietuvos Respublikos aplinkos ministro 1999 m. liepos 14 d. įsakymu Nr.
Kuro Iškrovimas
Pagrindinio ar rezervinio kuro ir reagentų iškrovimas iš judančio sąstato (tiekiamo kuro svorio norma, vagonų ar cisternų skaičius ir jų pastatymo matmenys, iškrovimo laikas, vagonų ir cisternų keliamoji galia) nustatoma suderinus su Lietuvos Respublikos susisiekimo ministerija.
Transporto Privažiavimas
Jei į katilines, kurių našumas daugiau kaip 75 MW, kuras pristatomas ar iš jų pelenai ir šlakas išvežamas autotransportu, pagrindinis automobilių įvažiavimo kelias, jungiantis katilinės aikštelę su išoriniais automobilių keliais, turi turėti dvi judėjimo juostas. Projektuose turi būti numatyta galimybė automobilių transportui privažiuoti prie katilinės pastatų ir statinių bei įrenginių, įrengtų atvirose aikštelėse.
Projektavimo Reikalavimai
Projektuojant katilines, reikia vadovautis Lietuvos standartu LST ISO 3864-1:2011 „Grafiniai simboliai. Saugos spalvos ir saugos ženklai. 1 dalis.
Katilinės pastatų ir statinių tarpai turi būti ne mažesni kaip 6,0 m. Esant techniniam ir ekonominiam pagrindimui tarpai gali būti 3,0 m.
Rekomenduojama kolonas išdėstyti kas 6,0 m.
Pastatų, antresolių ar aikštelių aukštį reikia nustatyti pagal technologinius reikalavimus, bet ne mažesnį kaip 2,0 m nuo išsikišusių konstrukcijų. Evakuacinių kelių aukštis gali būti sumažintas iki 1,8 m aukščio, jei juose įrengti technologiniai įrenginiai, komunikacijos ar inžinerinės sistemos, veikiančios be priežiūros personalo.
Katilinės pastatą būtina projektuoti su vienos krypties tarpais. Projektuojant sutankintos statybos aikštelių katilinės rekonstrukciją leidžiami kombinuoti planai, kuriuose numatyti įvairių krypčių tarpai.
Katilinės pastatų sienose ir perdangose turi būti montavimo angos.
Priešgaisrinės Pertvaros
Pastato viduje įrengtos katilinės nuo gretimų patalpų turi būti atskirtos 1 tipo priešgaisrinėmis pertvaromis ir 3 tipo priešgaisrinėmis perdangomis. Priešgaisrinės užtvaros turi būti pagamintos iš A1 ar A2 degumo klasės statybos produktų. Pristatomos katilinės nuo pagrindinio pastato turi būti atskirtos 1 tipo priešgaisrine siena, o katilinės stogas turi tenkinti BROOF (t1) klasės reikalavimus. Perdangos tarp aukštų ir katilinės patalpų sienos, taip pat sienos, skiriančios katilinę nuo pagrindinio pastato, turi būti nesugeriančios garų ir dujų. Darbai atliekami vadovaujantis Statybos techniniu reglamentu STR 2.01.04:2004 „Gaisrinė sauga. Pagrindiniai reikalavimai“.
Katilinių, įrengtų viduje ir pristatytų prie pastatų, išėjimo durys turi atsidaryti į išorę. Katilinių, įrengtų patalpų viduje, laiptų maršus leidžiama išdėstyti bendrose laiptinėse, atskirtus nuo likusios laiptinės dalies nedegamomis pertvaromis ir perdangomis, esančiomis ne mažiau kaip 0,75 val.
Paviršių Apdaila
Kuro tiekimo patalpų atitvarų ir dulkių paruošimo vidiniai paviršiai turi būti glotnūs ir nudažyti šviesaus atspalvio drėgmei atspariais dažais. Išsikišimai turi turėti 60° nuolydžius į horizontą ir būti nudažyti šviesaus tono drėgmei atspariais dažais.
Esant pertekliniam šilumos išsiskyrimui katilinių ir jų patalpų (išskyrus patalpas, kuriose nuolat dirba budintysis personalas) konstrukcijų, esančių aukščiau kaip 2,5 m nuo darbo aikštelės lygio, šiluminė varža nereglamentuojama.
Apšvietimas
Išorinių sienų langų plotas nustatomas atsižvelgiant į natūralų apšvietimą, įvertinus aeracijos reikalavimus. Turi būti įrengtos aikštelės langams atidaryti arba sumontuoti mechanizmai leidžiantys juos atidaryti nuotoliniu būdu. Langų plotas turi būti minimalus, bet ne mažesnis, kaip nurodytas statybos techniniame reglamente STR 2.02.07:2004 „Gamybos įmonių ir sandėlių statiniai. Pagrindiniai reikalavimai“, Gaisrinės saugos pagrindiniuose reikalavimuose, patvirtintuose Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2010 m. gruodžio 7 d. įsakymu Nr. 1-338 ir Dujų sistemų pastatuose įrengimo taisyklėse. Katilinių pastatų ir statinių, kuriuose apšvietimas natūralus, apšvietimo koeficientas - 0,5. Laboratorijų, skydinių ir remonto dirbtuvių patalpų šis koeficientas - 1,5. Atskirų vandens paruošimo įrenginių patalpų natū...
