Ampermetras yra matavimo priemonė, skirta matuoti elektros srovės stiprį grandinėje. Norint teisingai atlikti matavimus, svarbu žinoti, kaip tinkamai prijungti šį prietaisą. Šiame straipsnyje aptarsime, kada ir kaip ampermetrą jungti nuosekliai arba lygiagrečiai.
Ampermetro veikimo principas
Šios priemonės veikimo principas: maža, galinti suktis apie ašį vielinė ritė patalpinama pastoviame lauke. Prie ritės yra pridedama plona rodyklė, kurios kitas galas kerta kalibruotą skalę. Taip pat yra naudojama mažytė spyruoklė, kuri stumia ritę ir rodyklę į nulinę padėtį. Kai nuolatinė srovė teka rite, ritė sukuria magnetinį lauką. Šis laukas sąveikauja su nuolatiniu magnetiniu lauku. Dėl sąveikos ritė sukasi apie ašį kartu sukdama ir rodyklę. Rodyklės padėtis skalėje parodo elektros srovės stiprį.
Nuoseklus jungimas
Kad suzinoti kiek aparatas ima sroves is maitinimo saltinio , ampermetras jungiamas visada tik nuosekliai tarp apkrovimo (stipras , lempa , variklis , ir t.t.) ir maitinimo saltinio. Matuojant srovės stiprį grandinėje, ampermetras į grandinę turi būti įjungiamas nuosekliai. Sujungus rezistorius nuosekliai visose grandinėse dalyse teka ta pati srovė I=I1=I2=I3 (I- bendra nuosekliojo jungimo srovė; I1 - srovė, tekanti per pirmą rezistorių; I2 - srovė, tekanti per antrą rezistorių; I3 - srovė, tekanti per trečią rezistorių).
Ritėje susidariusi įtampa yra išlaikoma minimali, kad ampermetro varža būtų nykstamai maža ir neturėtų reikšmingos įtakos grandinėje, kurioje prietaisas yra įjungiamas.
Svarbu: Prieš jungiant ampermetrą, apskaičiuokite grandinės trumpo jungimo srovę. Jei ampermetro matavimo ribos jos neviršija, galima jungti.
Lygiagretus jungimas
Kartais galima jungti ir lygiagreciai , bet reik tiksliai zinoti jog taip pajungus nesusvils maitinimo saltinis arba ampermetras. Priešingu atveju, jeigu ampermetras būtų jungtas lygiagrečiai, R2 ir R3 rezistoriai susijungtų trumpuoju būdu ir būtų šuntuoti.
Voltmetro veikimo principas toks pats kaip ir ampermetro, tik voltmetro varža turi būti labai didelė. Be to, voltmetras jungiamas lygiagrečiai grandinei.
Kaip naudoti ampermetrą
Multimetras
Buityje dažniausiai naudojamas prietaisas, minėtiems dydžiams matuoti, yra multimetras arba dar vadinamas daugiaribis universalus matuoklis. Šiuo prietaisu patogu naudotis, nes juo galima išmatuoti elektros srovės stiprį, įtampą bei varžą.
Srovės matavimo vienetai
Srovės matavimo vienetai: miliamperas (mA) 10-3 A, o mikroamperas (µA) 10-6 A.
Prisiminkime: Srovės stipris priklauso nuo pratekejusio krūvio. Amperas: Srovės stiprio vienetu laikoma tokio stiprio srovė, kuriai tekant ašitokiais laidais vieno laido kiekvienas metras veikia kito laido kiekvieną metrą 0,0000002N jėga. Srovės stiprio matavimo vienetas pavadintas pranckūzų mokslininko Andrė Mari Ampero garbei. Jis pirmasis pavartojo elektros srovės sąvoka.

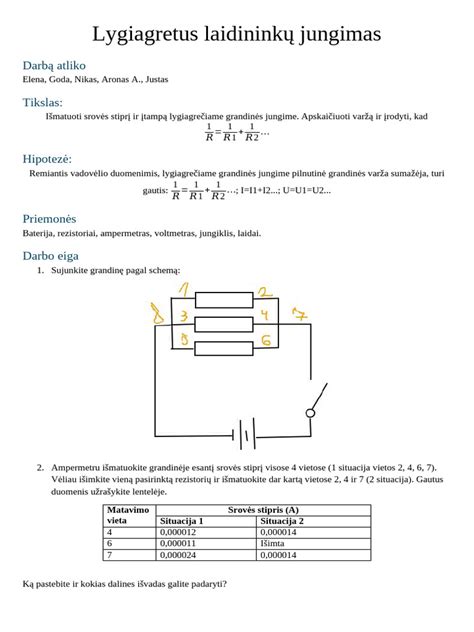

Elektrotechnikos laboratoriniai darbai
Elektrotechnikos laboratoriniai darbai: ohmo dėsnis, nuoseklusis, mišrusis, lygiagretusis rezistorių jungimas, elektros grandinių, kai kondensatoriai sujungti nuosekliai, lygiagrečiai ir mišriai tyrimas.
Elektrotechnikos laboratoriniai darbai: ohmo dėsnis, nuoseklusis, mišrusis, lygiagretusis rezistorių jungimas, elektros grandinių, kai kondensatoriai sujungti nuosekliai, lygiagrečiai ir mišriai tyrimas. (2021 m.).
